برج خنک کننده گرد و استوانه ای (round cooling tower) یکی از انواع برج های خنک کننده با شکل هندسه مخروطی و مدور می باشد که به برج خنک کننده گرد و استوانه ای معروف گشته است. برج خنک کن استوانه ای ظاهری کونیک مانند (مخروط شکل) داشته و در دسته بندی برج های مدارباز یا مرطوب قرار می گیرد.
کاربرد اصلی این برج خنک کننده گرد و استوانه ای تحت عنوان برج خنک کاری چیلر بوده لاکن در بسیاری از صنایع کوچک و بزرگ به عنوان خنک کننده تجهیزات صنعتی نیز به کار می رود. برج های خنک کننده مخروطی معمولاً از ظرفیت 5 تن الی 1250 تن به صورت یک پارچه طراحی و تولید می گردد.
اطلاعات جامع و کامل برج خنک کننده از صفر تا صد در آدرس زیر:
سرگذشت برج خنک کننده گرد و استوانه ای
کولینگ تاور مخروطی از زمان های بسیار دور در زندگی انسان ها و صنعت نقش موثری را اجرا کرده است و در طول تاریخ دارای کاربرد های بی شماری می باشد. اولین آثار تاریخی طراحی برج خنک کننده در مصر باستان دیده شده است که برای خنک کاری آب حمام استفاده می کردند. با انقلاب صنعتی در دهه 90 میلادی تمامی عرصه ها و زندگی انسان ها دچار تغییر و تحوالات چشم گیری شد. یکی از مهمترین اختراعاتی شروع کننده انقلاب صنعتی به شمار می رود موتور بخار است.
از موتور بخار برای تامین انرژی مکانیکی تجهیزات صنعتی استفاده می کردند. یکی از عواملی که تولیدگنندگان را دچار مشکل کرده بود خنک سازی موتور بخار و بخارات حاصله از آن بوده است. که به همبن منظور برای رفع این مشکل دست به ابداع و نوآوری زدند و پس از گذراندن آزمون خطا های بسیار اولین کولینگ تاور مخروطی پدید آمد.
بسیاری از دانشمندان از گذشته تا به امروز در تلاش می باشند که این تجهیزات خنک کاری آب را دچار پیشرفت هایی بنمایند. در زمان های کنونی برج های خنک کننده با اشکال هندسی مختلفی همچون گرد و استوانه ای ، مکعبی و مستطیلی طراحی گشته و پا به عرصه های جهانی گذاشته و در ابعاد و مقیاس های گوناگون به تولید رسیده است. برج خنک کن مخروطی با ظاهر هندسی گرد و استوانه ای عمدتاً از فایبرگلاس یا کامپوزیت در بدنه های خود استفاده می کنند.
نحوه عملکرد برج خنک کننده گرد و استوانه ای
به این صورت است که آب داغ از طریق اتصالات برج خنک کننده گرد از طریق یک زانویی به آب پخش کن هدایت می شود. آب داغ و فشار آن سبب به حرکت در آمدن اسپیرینکر شده و آب را به لوله های آرم حرکت می دهد. آب داغ از منافذی که بر روی لوله های آرم وجود دارد خارج شده و بر روی سطح پکینگ ها ریزش می کند. پکینگ مدیا یا (film packing) قطعاتی هستند که وظیفه ایجاد سطح تبادل حرارت را به عهد دارند.
هوا نیز توسط یک فن یا پروانه مکنده به واسطه نیروی القای مکش از قسمت لوور ها یا کرره های ورود، هوا به سمت خروجی فن دک که در دهانه یا گلویی ( برج خنک کن گرد یا استوانه ای) وجود دارد هدایت می شود. جریان هوای خشک و خنک هدایت شده از بیرون کولینگ در تماس با آب داغ در بخش پکینگ مدیا کولینگ تاور گرمای آب را جذب می نماید. هوای خشک با رطوبت حاصل از تبخیر به حالت اشباع در می آید و آب نیز با تبخیر میزان گرمای معینی را از دست می دهد. مجموعه پروسه ای که توضیح داد شد در برج خنک کننده گرد و استوانه ای موجب کاهش و افت دمای آب می گردد.
ساختار برج خنک کننده گرد و استوانه ای

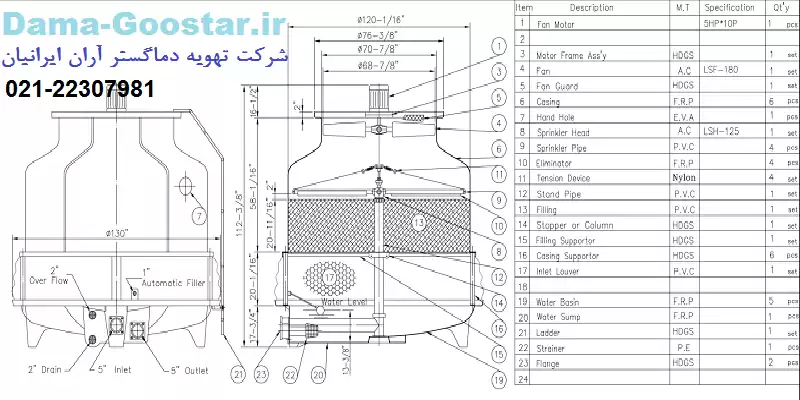

برج خنک کننده استوانه ای همانند سایر تجهیزات و ادوات دارای ساختار تشکیل دهند ای می باشد که از اجتماع این بخش ها در کنار یکدیگر مجموعه ای پدید می آید به نام کولینگ تاور گرد و استوانه ای . در شکل ذیل به طور دقیق تمامیه اجزاء تشکیل دهنده برج خنک کن گرد و استوانه ای را نمایش داده ایم.
* الکتروموتور هوادهی
* فن هوارسان
* کاهنده انتقال قدرت
* اسپیرینکر یا آب پخش کن
* لوله های آرم خروجی آب داغ
* اتصالات تشتک (سرریز، تخلیه ، شناور)
* شاسی نگهدارنده فن استک
* شاسی و ساپورت پکینگ مدیا
* المیناتور تیغه ای FBR
* پکینگ مدیا
* توری که تحت پکینگ مدیا قرار دارد
* توری محافظ پروانه
* بیسینگ
* سامپ خروجی
* لوور یا کرکره های ورودی هوا
* پایه های لوور
* کمری یا شل
* گلویی کولینگ تاور
مزایای برج خنک کننده گرد و استوانه ای
* گردش هوای عالی بدلیل ساختار استوانه ای و گرد
* کاهش میزان افت فشار در پروانه محوری مکنده القایی
* پاشش آب ریزشی دوار به وسیله اسپیرینکر یا آب پخش کن
* قابلیت تولید به صورت یک تیکه تا تناژ 1500 تبرید با قطر تقریبی 850 سانتی متر و ارتفاع 650 سانتی متر
* امکان مونتاژ در محل پروژه با بالاترین ظرفیت
* ارتفاع کم و عدم نیاز به چیدمان پکینگ مدیا
* عدم پاشش و پرتاب قطرات آب با کمترین سرعت و فشار
سخن پایانی درمورد کولینک تاورهای مخروطی و مدور
