راهکار نوین تأمین آب گرم در تأسیسات مکانیکی ساختمان
در طراحی تأسیسات مکانیکی ساختمان ها، یکی از مسائل کلیدی و همیشه مطرح، تأمین پایدار و اقتصادی آب گرم مصرفی است. به خصوص در پروژه هایی با مقیاس متوسط تا بزرگ، سیستم های تأمین آب گرم باید علاوه بر عملکرد قابل اعتماد، از نظر راندمان انرژی، طول عمر و ایمنی نیز در بالاترین سطح ممکن قرار داشته باشند.
در سال های اخیر، منابع کویل دار (ایستاده و افقی) به عنوان یکی از مطمئن ترین و متداول ترین راهکارهای تأمین آب گرم شناخته شده اند. این منابع به دلیل ساختار ترکیبی ذخیره سازی و تبادل حرارتی، می توانند پاسخگوی نیازهای متنوع پروژه های ساختمانی، بیمارستانی، صنعتی و مسکونی باشند.
منبع کویل دار چیست و چرا در تأسیسات مدرن جایگاه ویژه دارد؟
منبع کویلی ، نوعی مخزن فلزی است که وظیفه اصلی آن ذخیره آب گرم بهداشتی و انتقال حرارت از سیال گرم (مانند آب دیگ یا بخار) به آب سرد داخل منبع است. این انتقال گرما از طریق یک یا چند کویل مارپیچ صورت می گیرد که درون منبع نصب شده اند.
در واقع برای گرم کردن آب در صنعت و همچنین در منازل، روش های مختلفی برای گرم کردن آب وجود دارد که یکی از آن روش ها، استفاده از این منبع ها می باشد. به طور دقیق تر درجه آب گرم مصرفی در منازل 50 تا 60 درجه است که برای رساندن دمای آب معمولی به این دما، از روش های مختلفی همچون منبع کویل دار آبگرم، استفاده می شود.
نحوه عملکرد منبع آبگرم کویلی به چه صورت است؟
عملکرد این نوع منابع با منابع معمولی تفاوتی ندارد و آب معمولی در مجاورت آب گرم داخل منبع قرار گرفته و آب گرم لازم را برای مصرف کنندگان فراهم می کند. همچنین ویژگی منابع کویلی نگهداری آب گرم در داخل خودشان است که در هنگام استفاده نکردن از آب گرم، در داخل منبع ذخیره خواهند شد.
مزیت مهم منبع کویل دار این است که همیشه مقدار مشخصی آبگرم ذخیره در آن وجود دارد. در صورتی که نیاز به استفاده از آبگرم نباشد، این آبگرم به مخزن بر می گردد تا سرد نشود و برای استفاده مجدد مناسب باشد.
برتری منبع کویل دار نسبت به آبگرمکن ها یا منابع دوجداره این است که:
- در مصرف انرژی بسیار بهینه عمل می کند
- ظرفیت بالایی برای تأمین آب گرم دارد
- قابلیت اطمینان بیشتری دارد
- عمر مفید آن بالاست و نیاز به نگهداری کمتری دارد
مقایسه منبع کویل دار افقی و ایستاده
در انتخاب منبع کویل دار، دو گزینه اصلی وجود دارد: ایستاده (عمودی) و افقی (خوابیده). هرکدام بسته به موقعیت موتورخانه و شرایط پروژه، مزایای خاص خود را دارند.
منبع کویل دار ایستاده
- طراحی عمودی
- مناسب برای فضاهای کوچک و موتورخانه های با محدودیت سطح
- کویل در مرکز منبع، افزایش تماس با آب
- راندمان حرارتی بالا
- نصب آسان تر در اکثر فضاها
مشاهده مشخصات و خرید منبع کویل دار ایستاده

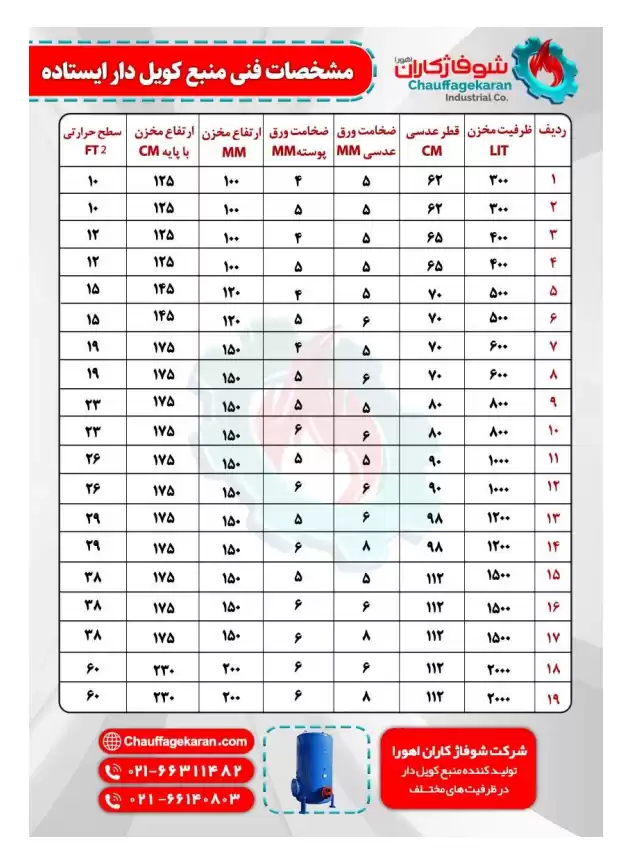

کاتالوگ منبع کویل دار ایستاده
مخزن کویل دار افقی
- طراحی خوابیده
- مناسب برای فضاهای بلند یا با ارتفاع محدود
- امکان دسترسی راحت تر برای تعمیرات
- رایج در پروژه های صنعتی با فضاهای اختصاصی تأسیسات
مشاهده قیمت منبع کویل دار افقی

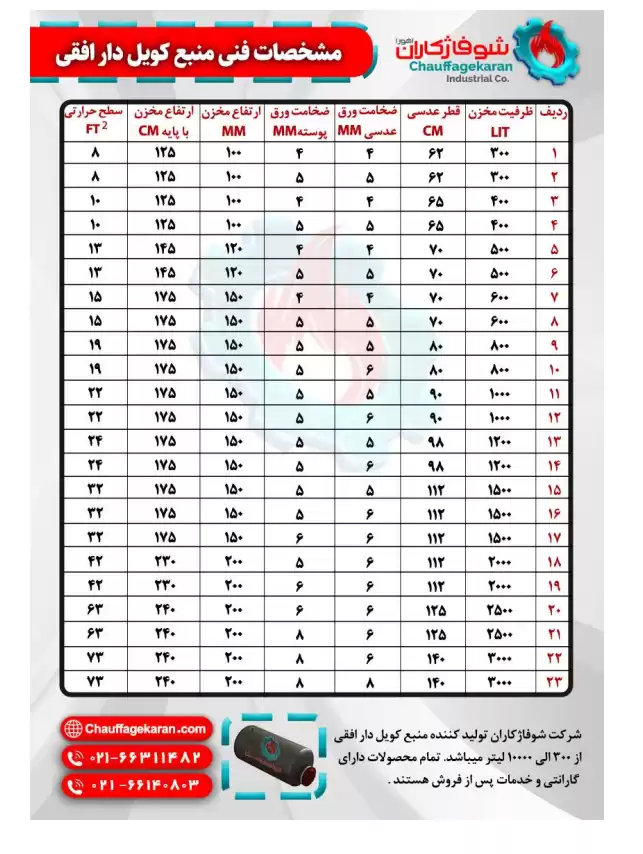

کاتالوگ منبع کویل دار افقی شرکت شوفاژکاران اهورا
اجزای تشکیل دهنده بهترین منبع کویل دار
- بدنه منبع: از فولاد گرید ST37 یا ورق گالوانیزه
- کویل حرارتی: معمولاً از مس یا استیل 304، برای انتقال سریع حرارت
- عایق حرارتی: از نوع پشم شیشه یا پلی اورتان، برای کاهش پرت انرژی
- درب بازدید: جهت دسترسی برای سرویس و رسوب زدایی
- اتصالات و فلنج ها: برای ورودی/خروجی آب، کویل، شیر اطمینان و تخلیه
کاربرد منبع کویلی شوفاژکاران
استفاده از منابع کویل دار در پروژه های زیر بسیار رایج و مؤثر است:
- مجتمع های مسکونی (با ظرفیت های 500 تا 2000 لیتر)
- بیمارستان ها و درمانگاه ها (به دلیل مصرف مداوم آب گرم)
- هتل ها، مراکز اقامتی، خوابگاه ها
- استخرها و سالن های ورزشی
- کارگاه ها و کارخانجات صنعتی
- مدارس و دانشگاه ها
عملکرد کویل و تأثیر آن بر راندمان حرارتی
قلب تپنده هر منبع کویل دار، کویل حرارتی آن است. این قطعه با طراحی مارپیچ، بیشترین سطح تماس ممکن را با آب داخل منبع فراهم می کند. سیال گرم (آب داغ یا بخار) از داخل کویل عبور کرده و گرمای خود را به آب ذخیره شده منتقل می کند.
ویژگی های مهم کویل حرارتی:
جنس مخزن کویلی: مس (برای انتقال بهتر) یا استیل (برای دوام بالاتر)
قطر لوله ها: متناسب با ظرفیت حرارتی سیستم
طول و تعداد دور: وابسته به ظرفیت مخزن و توان دیگ
چگونه ظرفیت مخزن کویل دار را انتخاب کنیم؟
محاسبه ظرفیت مناسب منبع کویل دار به عوامل زیر بستگی دارد:
- تعداد واحدها یا افراد مصرف کننده
- نوع مصرف (خانگی، صنعتی، تجاری)
- زمان اوج مصرف
- ظرفیت بویلر یا منبع حرارتی
- نوع کویل (میزان توان انتقال گرما)
برای مثال، یک ساختمان 5 واحدی معمولاً نیاز به منبع 1000 لیتری دارد، اما در مراکز درمانی با مصرف پیوسته، استفاده از منابع 2000 تا 5000 لیتری رایج تر است.
نحوه نصب منبع کویل دار شوفاژکاران
نصب اصولی منبع کویل دار تضمین کننده عملکرد صحیح آن در بلندمدت خواهد بود. نکات کلیدی نصب عبارت اند از:
- تراز بودن محل استقرار
- عایق کاری مناسب لوله ها
- نصب شیر اطمینان و شیر هواگیری
- استفاده از سختی گیر آب برای افزایش عمر کویل
- برنامه ریزی دوره ای برای سرویس و رسوب زدایی
مزایای منبع کویل دار ساخت ایران (برند شوفاژکاران)
در مقایسه با نمونه های خارجی، منابع تولید داخل مانند مدل های شوفاژکاران به دلایل زیر برتری دارند:
- قیمت مناسب تر (حذف هزینه های واردات و گمرک)
- پشتیبانی فنی سریع و در دسترس
- امکان سفارشی سازی براساس نیاز پروژه
- ضمانت و خدمات پس از فروش واقعی
- استفاده از متریال باکیفیت و ماشین آلات صنعتی روز
در هر پروژه ای که تأمین آب گرم مصرفی به شکل پایدار، اقتصادی و مهندسی شده مهم باشد، منابع کویل دار بهترین گزینه هستند. انتخاب بین مدل ایستاده یا افقی، باید براساس شرایط موتورخانه، نوع پروژه، میزان مصرف و ظرفیت بویلر صورت گیرد.
درباره شرکت تجهیزات تاسیساتی شوفاژکاران اهورا
شوفاژکاران یکی از برندهای باسابقه و معتبر در صنعت تأسیسات مکانیکی ایران است که با تمرکز بر تولید تجهیزات گرمایشی از جمله منابع کویل دار، منبع انبساط، مبدل های حرارتی و دیگ های فولادی، توانسته استانداردهای بالایی در تولید داخل ارائه دهد. این شرکت با تکیه بر دانش مهندسی، خدمات پس از فروش قوی و پشتیبانی گسترده، انتخاب اول بسیاری از مشاوران و مهندسان پروژه های بزرگ کشور است.
