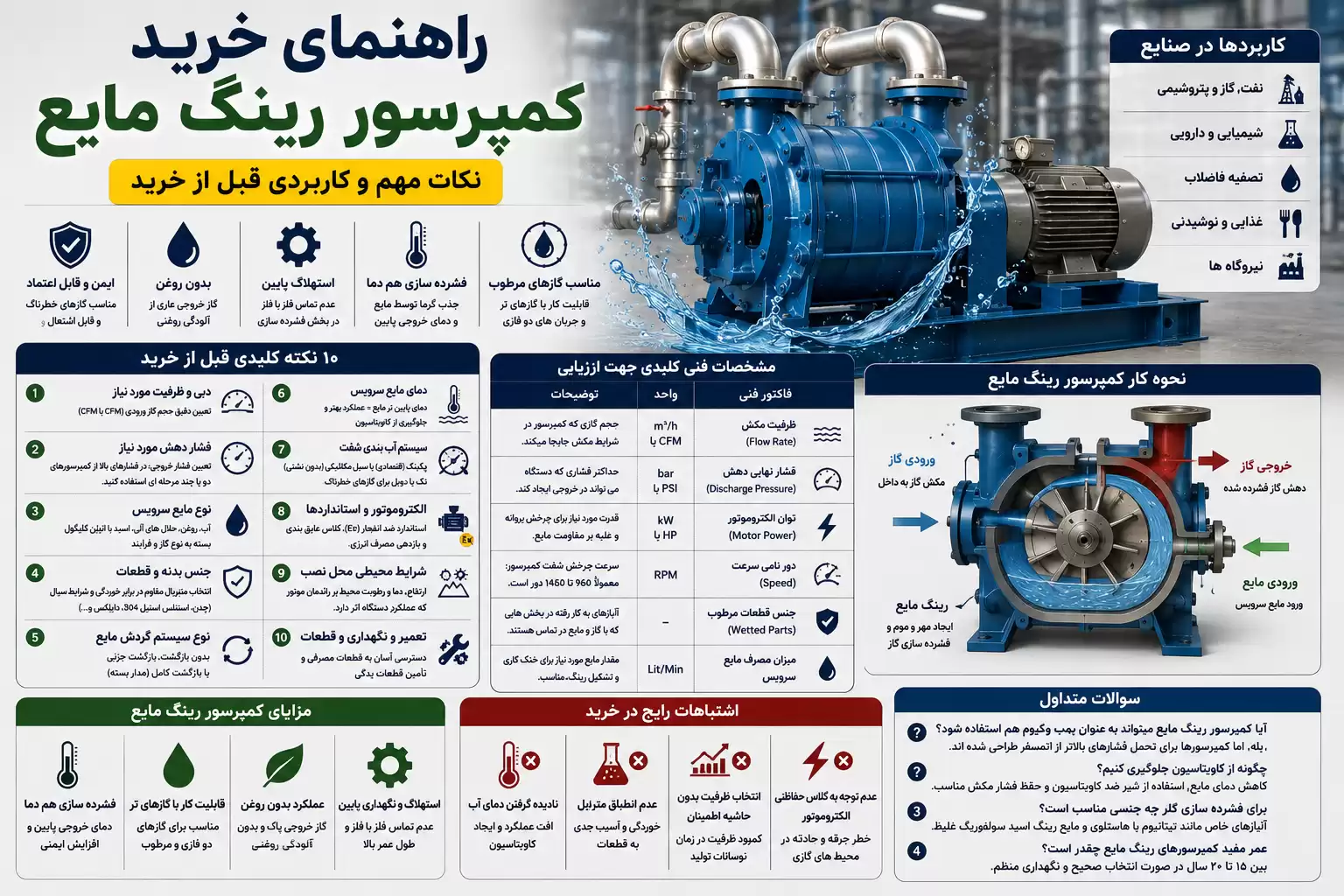

راهنمای خرید کمپرسور رینگ مایع + نکات مهم و کاربردی قبل از خرید

کمپرسور رینگ مایع چیست و چه کاربردی دارد؟

کمپرسور رینگ مایع یک دستگاه جابجایی مثبت چرخشی است که از یک مایع (معمولا آب) برای ایجاد مهر و موم و فشرده سازی گاز استفاده میکند. در داخل سیلندر این دستگاه، یک پروانه به صورت خروج از مرکز نسبت به بدنه قرار گرفته است. با چرخش پروانه، مایع تحت تاثیر نیروی گریز از مرکز به سمت دیواره ها رانده شده و یک حلقه یا رینگ مایع تشکیل میدهد. فضاهای خالی بین پره های پروانه و رینگ مایع در طول چرخش تغییر حجم میدهند و این تغییر حجم باعث مکش، فشرده سازی و دهش گاز میشود.

مهم ترین کاربردهای کمپرسور رینگ مایع در صنایع

• صنایع نفت، گاز و پتروشیمی: برای بازیابی گازهای مشعل (Flares)، فشرده سازی گازهای ترش و هیدروکربنی.
• صنایع شیمیایی و دارویی: انتقال گازهای سمی، اسیدی و واکنش پذیر که نیاز به فشرده سازی ایمن و بدون افزایش دما دارند.
• تصفیه فاضلاب: هوادهی به لجن ها و مخازن تصفیه با بازدهی بالا.
• صنایع غذایی و نوشیدنی: هوادهی و انتقال گازها در فرآیندهای تخمیر و بسته بندی.
• نیروگاه ها: سیستم های تخلیه هوا و گازهای غیر قابل چگالش.

نکات مهم و کاربردی قبل از خرید کمپرسور رینگ مایع

برای اینکه دستگاه خریداری شده کارایی لازم را داشته باشد و دچار خرابی های زودرس نشود، باید پیش از خرید به نکات فنی و عملیاتی زیر توجه ویژه ای داشته باشید:

۱. دبی و ظرفیت مورد نیاز (Capacity)

اولین قدم در انتخاب کمپرسور، تعیین دقیق حجم گاز ورودی در واحد زمان است که معمولا با واحدهایی مانند متر مکعب بر ساعت (m3/h) یا فوت مکعب در دقیقه (CFM) بیان میشود. محاسبه دقیق دبی با توجه به نیاز خط تولید، از اتلاف انرژی یا کمبود فشار در سیستم جلوگیری میکند.

۲. فشار دهش مورد نیاز (Discharge Pressure)

کمپرسورهای رینگ مایع معمولا برای فشارهای کاری کم تا متوسط طراحی میشوند. شما باید مشخص کنید که سیستم شما به چه میزان فشار خروجی نیاز دارد. برای فشارهای بالاتر، ممکن است نیاز به استفاده از کمپرسورهای دو مرحله ای (Two-stage) یا چند مرحله ای باشد.

۳. نوع مایع سرویس (Service Liquid)

اگرچه آب رایج ترین مایع برای تشکیل رینگ است، اما در برخی صنایع به دلیل واکنش شیمیایی گاز با آب، باید از مایعات دیگری مانند روغن، حلال های آلی، اسیدها یا اتیلن گلیکول استفاده شود. نوع مایع سرویس مستقیما بر روی طراحی پمپ، نوع آب بندی و حتی قدرت الکتروموتور تاثیرگذار است.

۴. جنس بدنه و قطعات داخلی (Metallurgy)

با توجه به اینکه گازهای عبوری ممکن است حاوی بخارات اسیدی، خورنده یا مرطوب باشند، انتخاب متریال مناسب اهمیت حیاتی دارد. قطعات اصلی مانند بدنه (Casing)، پروانه (Impeller) و شفت باید مقاومت کافی داشته باشند. گزینه های رایج شامل چدن خاکستری، چدن داکتیل، فولاد ضد زنگ (استنلس استیل ۳۰۴ و ۳۱۶) و آلیاژهای خاص مانند داپلکس و برنز هستند.

۵. نوع سیستم گردش مایع سرویس

سیستم تامین مایع رینگ میتواند به سه روش طراحی شود که قبل از خرید باید با توجه به دسترسی به منابع آب و استانداردهای زیست محیطی انتخاب شود:

• سیستم بدون بازگشت (Once-Through): مایع پس از یک بار استفاده به فاضلاب هدایت میشود (مصرف آب بالا).
• سیستم بازگشت جزئی (Partial Recirculation): بخشی از مایع خروجی با آب تازه مخلوط و دوباره استفاده میشود.
• سیستم بازگشت کامل (Total Recirculation): مایع به طور کامل در یک مدار بسته با استفاده از مبدل حرارتی خنک کاری و بازچرخانی میشود (صرفه جویی عالی در مصرف آب).

۶. دمای مایع سرویس و تاثیر آن بر عملکرد

کارایی کمپرسور رینگ مایع به شدت به دمای مایع خنک کننده وابسته است. افزایش دمای مایع سرویس باعث افزایش فشار بخار آن و در نتیجه کاهش ظرفیت واقعی کمپرسور و بروز پدیده کاویتاسیون میشود. بنابراین باید سیستم خنک کاری مناسبی برای مایع در نظر گرفته شود.

۷. سیستم آب بندی شفت (Shaft Sealing)

برای جلوگیری از نشت گاز به محیط بیرون یا ورود هوا به داخل سیستم، آب بندی شفت بسیار مهم است. دو گزینه اصلی وجود دارد:

• پکینگ یا نخ نسوز (Gland Packing): هزینه کمتری دارد اما نیاز به تنظیم مداوم و نشتی جزیی کنترل شده دارد.
• سیل مکانیکی (Mechanical Seal): بدون نشتی، طول عمر بالا و مناسب برای گازهای سمی و خطرناک (تک یا دوبل).

۸. نوع الکتروموتور و استانداردها

با توجه به محیط نصب دستگاه (مثلا محیط های مستعد انفجار در پتروشیمی ها)، الکتروموتور متصل به کمپرسور باید دارای استانداردهای حفاظتی لازم مانند ضد انفجار (Explosion Proof یا Ex) باشد. همچنین کلاس عایق بندی و بازدهی مصرف انرژی موتور باید بررسی شود.

۹. شرایط محیطی محل نصب

ارتفاع از سطح دریا، رطوبت نسبی و دمای هوای محیط نصب بر روی چگالی هوا و کارکرد موتور الکتریکی تاثیر میگذارند. این اطلاعات باید در زمان خرید به سازنده ارائه شوند تا ضریب تصحیح مناسب اعمال شود.

۱۰. سهولت در تعمیر و نگهداری و تامین قطعات یدکی

کمپرسورها تجهیزاتی مداوم کار هستند. قبل از خرید مطمئن شوید که طراحی دستگاه به گونه ای است که دسترسی به قطعات مصرفی مانند سیل ها، بلبرینگ ها و پروانه به راحتی امکان پذیر است و قطعات یدکی آن در بازار به راحتی یافت میشوند.

جدول مشخصات فنی کلیدی جهت ارزیابی در زمان خرید

در جدول زیر فاکتورهای اصلی که باید در کاتالوگ فنی دستگاه بررسی کنید خلاصه شده است:

مزایای استفاده از کمپرسور رینگ مایع

خرید این نوع کمپرسور مزایای منحصر به فردی را برای فرآیندهای صنعتی به همراه دارد:

• انتقال و فشرده سازی هم دما (Isothermal Compression): به دلیل وجود مایع سرویس، گرما حاصل از فشرده سازی به سرعت جذب مایع میشود. در نتیجه دمای خروجی گاز بسیار پایین میماند که این امر ایمنی کار با گازهای آتش زا را به شدت افزایش میدهد.
• قابلیت کار با گازهای مرطوب و حاوی مایع: بر خلاف کمپرسورهای پیستونی یا اسکرو که ورود مایع به آنها موجب شکستگی قطعات میشود، کمپرسور رینگ مایع میتواند گازهای همراه با ذرات معلق مایع یا حتی جریان های دو فازی را بدون آسیب فشرده کند.
• استهلاک پایین: تنها بخش متحرک درون دستگاه، پروانه چرخشی است که هیچ تماس فلزی با بدنه سیلندر ندارد. این موضوع هزینه های تعمیرات و قطعات یدکی را به حداقل میرساند.
• عملکرد بدون روغن (Oil-Free): در صورت استفاده از آب به عنوان مایع رینگ، گاز خروجی کاملا عاری از آلودگی های نفتی و روغن خواهد بود که برای صنایع دارویی و غذایی بسیار حیاتی است.

اشتباهات رایج در خرید کمپرسور رینگ مایع

برخی از خریداران به دلیل عدم آشنایی کافی با نحوه کارکرد این دستگاه ها، دچار اشتباهاتی میشوند که هزینه های سنگینی به آنها تحمیل میکند:

• نادیده گرفتن دمای آب ورودی: بسیاری از افراد تصور میکنند با هر دمای آبی میتوان پمپ را راه اندازی کرد. در حالی که اگر دمای آب ورودی بالا باشد، عملکرد کمپرسور افت شدیدی کرده و دستگاه دچار پدیده مخرب کاویتاسیون (ایجاد حباب و خوردگی پروانه) میشود.
• عدم انطباق متریال با خورندگی گاز: انتخاب بدنه چدنی برای گازهای اسیدی به دلیل قیمت ارزان تر، یک اشتباه بزرگ است که در کمتر از چند ماه منجر به سوراخ شدن بدنه و نابودی پروانه دستگاه میشود.
• انتخاب ظرفیت بدون در نظر گرفتن حاشیه اطمینان: همواره توصیه میشود ظرفیت کمپرسور را حدود ۱۰ تا ۱۵ درصد بیشتر از حداکثر نیاز واقعی سیستم انتخاب کنید تا در زمان نوسانات تولید با مشکل مواجه نشوید.
• عدم توجه به کلاس حفاظتی الکتروموتور: استفاده از موتورهای معمولی در محیط های گازی خطرناک پتروشیمی میتواند منجر به جرقه و حوادث ناگوار شود.

سوالات متداول (FAQ)

۱. آیا کمپرسور رینگ مایع میتواند به عنوان پمپ وکیوم نیز استفاده شود؟

بله، ساختار کلی پمپ وکیوم رینگ مایع و کمپرسور رینگ مایع بسیار شبیه به یکدیگر است. با این حال، کمپرسورها به گونه ای طراحی میشوند که بدنه، شفت و سیستم آب بندی آنها توانایی تحمل فشارهای بالاتر از فشار اتمسفر را در خروجی داشته باشند. بنابراین ترجیحا باید از دستگاه مخصوص طراحی شده برای کمپرسور استفاده کرد.

۲. چطور میتوان از بروز کاویتاسیون در کمپرسور جلوگیری کرد؟

برای جلوگیری از کاویتاسیون باید دمای مایع خنک کننده را تا حد امکان پایین نگه داشت، از شیرهای ضد کاویتاسیون استفاده کرد و فشار مکش را در محدوده استاندارد طراحی دستگاه حفظ نمود.

۳. برای فشرده سازی گاز کلر چه جنسی مناسب است؟

گاز کلر مرطوب به شدت خورنده است. برای این کار معمولا از آلیاژهای خاص مانند تیتانیوم، هاستلوی یا روکش های پلیمری مخصوص استفاده میشود و مایع رینگ نیز معمولا اسید سولفوریک غلیظ انتخاب میشود تا رطوبت گاز را جذب کند.

۴. عمر مفید کمپرسورهای رینگ مایع چقدر است؟

در صورت انتخاب صحیح متریال، پایش منظم دمای مایع و روانکاری به موقع بلبرینگ ها، این کمپرسورها میتوانند بین ۱۵ تا ۲۰ سال بدون مشکل جدی کار کنند.
