در دنیای امروز که کاهش مصرف انرژی، افزایش راندمان تجهیزات و بهینهسازی فرآیندهای صنعتی به یکی از مهمترین اهداف صنایع تبدیل شده است، انتخاب تجهیزات مناسب انتقال حرارت بیش از هر زمان دیگری اهمیت دارد. بخش قابل توجهی از انرژی مصرفی در پالایشگاهها، نیروگاهها، مجتمعهای پتروشیمی، صنایع فولاد، صنایع غذایی، دارویی و حتی سیستمهای تهویه مطبوع به فرآیند انتقال حرارت وابسته است. هرگونه کاهش راندمان در این بخش، علاوه بر افزایش مصرف انرژی، موجب افت تولید، افزایش هزینههای تعمیرات و کاهش طول عمر تجهیزات خواهد شد.
در چنین شرایطی، استفاده از فین تیوب (Fin Tube) به عنوان یکی از مؤثرترین فناوریهای افزایش سطح انتقال حرارت، راهکاری مهندسی و اقتصادی برای بسیاری از صنایع محسوب میشود. این تجهیز با افزایش چند برابری سطح تبادل حرارت، امکان انتقال انرژی بیشتر را بدون افزایش قابل توجه حجم تجهیزات فراهم میکند و به همین دلیل در طراحی انواع مبدلهای حرارتی، کولرهای هوایی (Air Cooler)، بویلرها، اکونومایزرها و سیستمهای بازیافت حرارت مورد استفاده قرار میگیرد.
امروزه شرکتهای معتبر سازنده تجهیزات انتقال حرارت، بسته به شرایط فرآیندی، از انواع مختلف فین تیوب برای دستیابی به بالاترین راندمان استفاده میکنند. انتخاب صحیح نوع فین، جنس تیوب، متریال پرهها، روش اتصال و استانداردهای ساخت، نقش تعیینکنندهای در عملکرد نهایی سیستم خواهد داشت.
برای آشنایی با مشخصات فنی، کاربردها و انواع این محصول میتوانید صفحه فین تیوب را مشاهده کنید.
چرا انتقال حرارت در صنایع اهمیت دارد؟
تقریباً هیچ فرآیند صنعتی بدون تبادل حرارت انجام نمیشود. از گرم کردن سیالات گرفته تا تقطیر، میعان، تبخیر، خنککاری و بازیافت انرژی، همگی به تجهیزات انتقال حرارت وابسته هستند.
در بسیاری از واحدهای صنعتی، هزینه انرژی سهم قابل توجهی از هزینههای تولید را تشکیل میدهد. به همین دلیل حتی افزایش چند درصدی راندمان انتقال حرارت میتواند صرفهجویی قابل توجهی در هزینههای بهرهبرداری ایجاد کند.
مهندسان فرآیند همواره به دنبال تجهیزاتی هستند که ضمن اشغال فضای کمتر، ظرفیت انتقال حرارت بیشتری ایجاد کنند. پاسخ این نیاز در بسیاری از پروژهها استفاده از فین تیوب است.

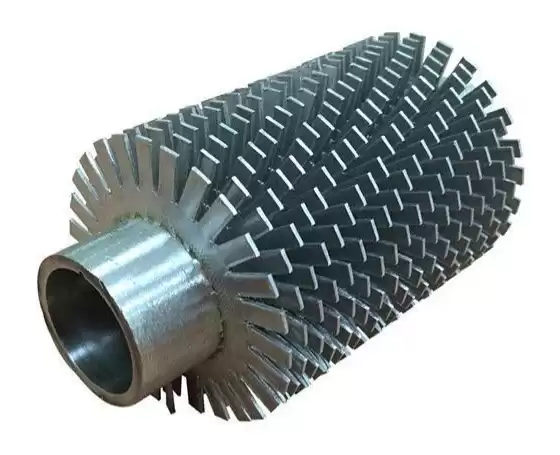

فین تیوب چیست؟
فین تیوب در سادهترین تعریف، لولهای است که بر روی سطح خارجی آن پرههایی فلزی با طراحی مهندسی شده نصب شدهاند. این پرهها باعث افزایش سطح تماس با سیال خارجی میشوند و نرخ انتقال حرارت را به میزان قابل توجهی افزایش میدهند.
اگر یک لوله ساده تنها از سطح خارجی خود برای تبادل حرارت استفاده کند، اضافه شدن فینها این سطح را چندین برابر میکند. همین افزایش سطح باعث میشود بدون افزایش قطر یا طول مبدل، ظرفیت انتقال حرارت افزایش یابد.
این ویژگی به خصوص زمانی اهمیت پیدا میکند که یکی از سیالات، هوا باشد؛ زیرا ضریب انتقال حرارت هوا نسبت به مایعات بسیار پایینتر است. به همین دلیل تقریباً تمام کولرهای هوایی صنعتی بر پایه فین تیوب طراحی میشوند.
اصول عملکرد فین تیوب
اساس عملکرد فین تیوب بر سه اصل مهم استوار است:
- افزایش سطح انتقال حرارت
- کاهش مقاومت حرارتی بین سیال و محیط
- توزیع یکنواخت انرژی روی سطح مبدل
پرههای نصب شده روی تیوب باعث میشوند هوای عبوری، سطح تماس بیشتری با فلز داشته باشد. در نتیجه مقدار بیشتری از انرژی گرمایی یا سرمایی منتقل میشود.
این فناوری علاوه بر افزایش راندمان، موجب کوچکتر شدن ابعاد تجهیزات نیز میشود که در پروژههای صنعتی اهمیت زیادی دارد.
مزایای استفاده از فین تیوب
استفاده از فین تیوب تنها به افزایش راندمان محدود نمیشود. این محصول مزایای متعددی برای صنایع به همراه دارد که مهمترین آنها عبارتاند از:
- افزایش ظرفیت انتقال حرارت
- کاهش مصرف انرژی
- کاهش ابعاد تجهیزات
- کاهش وزن مبدل حرارتی
- کاهش هزینه سرمایهگذاری
- افزایش عمر مفید تجهیزات
- کاهش افت دمای فرآیند
- کاهش هزینه تعمیرات
- افزایش بهرهوری خطوط تولید
- بهبود عملکرد سیستمهای خنککننده
همین مزایا موجب شده است که بسیاری از پروژههای جدید صنعتی از ابتدا بر پایه استفاده از فین تیوب طراحی شوند.
کاربردهای فین تیوب در صنایع
یکی از مهمترین ویژگیهای فین تیوب، گستردگی کاربرد آن است. امروزه این محصول تقریباً در تمام صنایع فرآیندی مورد استفاده قرار میگیرد.
مهمترین کاربردها شامل:
- پالایشگاههای نفت
- صنایع گاز
- پتروشیمی
- نیروگاههای سیکل ترکیبی
- صنایع فولاد
- صنایع سیمان
- صنایع شیمیایی
- صنایع غذایی
- صنایع دارویی
- کارخانههای تولید کود شیمیایی
- سیستمهای HVAC
- کمپرسور استیشنها
- واحدهای بازیافت حرارت
- صنایع دریایی
- نیروگاههای هستهای
- کارخانههای تولید کاغذ
در تمام این صنایع، هدف اصلی افزایش راندمان انتقال حرارت و کاهش مصرف انرژی است.
چرا طراحی فین اهمیت زیادی دارد؟
بسیاری تصور میکنند تمام فین تیوبها عملکرد مشابهی دارند، در حالی که طراحی پرهها یکی از مهمترین عوامل تعیینکننده راندمان مبدل است.
پارامترهایی مانند:
- ارتفاع فین
- ضخامت فین
- تعداد فین در هر اینچ
- فاصله پرهها
- شکل هندسی فین
- جنس پره
- نوع اتصال پره به تیوب
همگی در عملکرد نهایی تجهیز تأثیر مستقیم دارند.
اگر فاصله پرهها بیش از حد کم باشد، امکان تجمع گردوغبار افزایش پیدا میکند و راندمان کاهش مییابد. از طرف دیگر، اگر فاصله زیاد باشد، سطح انتقال حرارت کاهش پیدا میکند.
به همین دلیل طراحی فین همواره با استفاده از محاسبات حرارتی و نرمافزارهای تخصصی انجام میشود.
متریال مورد استفاده در ساخت فین تیوب
یکی از مهمترین مراحل طراحی، انتخاب صحیح متریال است.
رایجترین جنس تیوبها عبارتاند از:
- Carbon Steel
- Stainless Steel 304
- Stainless Steel 316L
- Duplex Stainless Steel
- Super Duplex
- Copper
- Copper Nickel
- Titanium
- Inconel
- Monel
برای ساخت فین نیز معمولاً از آلومینیوم، فولاد کربنی، فولاد ضدزنگ یا مس استفاده میشود.
انتخاب صحیح متریال علاوه بر افزایش راندمان، مقاومت تجهیز را در برابر خوردگی، دما و فشار نیز افزایش میدهد.
نقش تولیدکننده در کیفیت نهایی محصول
کیفیت فین تیوب تنها به جنس مواد اولیه وابسته نیست. تجهیزات تولید، دقت ماشینآلات، کیفیت فرآیند اتصال فین به تیوب، کنترل ابعادی، تستهای غیرمخرب و رعایت استانداردهای ساخت، همگی در عملکرد نهایی محصول تأثیرگذار هستند.
به همین دلیل انتخاب یک مجموعه متخصص در زمینه طراحی و ساخت فین تیوب، نقش مهمی در کاهش هزینههای تعمیرات و افزایش عمر مفید تجهیزات خواهد داشت. آشنایی با توانمندیهای یک تولیدکننده فین تیوب و بررسی سوابق فنی، تجهیزات تولید و فرآیندهای کنترل کیفیت، یکی از مهمترین مراحل انتخاب تأمینکننده است.
انواع فین تیوب و تفاوت آنها در کاربردهای صنعتی
یکی از اشتباهات رایج در انتخاب فین تیوب، تصور یکسان بودن تمامی مدلهای موجود در بازار است. در حالی که هر نوع فین تیوب برای شرایط عملیاتی مشخصی طراحی شده و انتخاب نادرست آن میتواند علاوه بر کاهش راندمان، باعث افزایش هزینههای تعمیرات و حتی کاهش عمر مبدل حرارتی شود.
در طراحی تجهیزات انتقال حرارت، عواملی مانند دمای فرآیند، فشار کاری، نوع سیال، سرعت جریان، شرایط محیطی، میزان رطوبت، وجود ترکیبات خورنده و حتی نحوه شستوشوی تجهیزات در انتخاب نوع فین تأثیرگذار هستند.
به همین دلیل مهندسان طراحی پیش از انتخاب نوع فین تیوب، ابتدا مشخصات فرآیندی را بهصورت کامل بررسی کرده و سپس مناسبترین گزینه را انتخاب میکنند.
Extruded Fin Tube؛ انتخابی برای سختترین شرایط کاری
در میان انواع مختلف فین تیوب، مدل Extruded Fin Tube یکی از مقاومترین و پیشرفتهترین گزینهها محسوب میشود.
در این روش، یک لایه آلومینیومی تحت فشار بسیار بالا روی تیوب پایه شکلدهی میشود و پرهها بهصورت کاملاً یکپارچه ایجاد میشوند. این فرآیند باعث میشود هیچ فضای خالی میان تیوب و فین وجود نداشته باشد و انتقال حرارت با کمترین مقاومت انجام شود.
مزایای این نوع فین تیوب عبارتاند از:
- راندمان حرارتی بسیار بالا
- مقاومت عالی در برابر خوردگی
- استحکام مکانیکی بالا
- مقاومت در برابر لرزش
- عملکرد مناسب در سیکلهای حرارتی
- عمر طولانی
- نیاز کمتر به تعمیرات
به دلیل همین ویژگیها، این محصول در پالایشگاهها، صنایع دریایی، نیروگاهها، واحدهای فرآورش گاز و پروژههای Offshore کاربرد فراوانی دارد.
برای آشنایی بیشتر با مشخصات فنی این محصول، صفحه فین تیوب اکسترود (Extruded Fin Tube) اطلاعات کاملتری ارائه میدهد.
High Frequency Welded Fin Tube
در این روش، پره فولادی توسط جوش فرکانس بالا به تیوب متصل میشود. این فناوری اتصال یکنواخت، استحکام بالا و انتقال حرارت مناسب را فراهم میکند.
این مدل بیشتر در:
- بویلرها
- اکونومایزرها
- مبدلهای گاز داغ
- صنایع فولاد
- صنایع سیمان
- نیروگاهها
استفاده میشود.
L Foot Fin Tube
در این مدل، فین بدون عملیات جوشکاری و تنها با تغییر شکل مکانیکی روی تیوب قرار میگیرد.
مزایای آن:
- قیمت مناسب
- وزن کمتر
- انتقال حرارت مطلوب
- مناسب برای دماهای متوسط
G Fin Tube
در این فناوری، ابتدا روی سطح تیوب شیار ایجاد شده و سپس فین داخل این شیارها قرار میگیرد.
نتیجه این فرآیند:
- اتصال مکانیکی قوی
- افزایش دوام
- کاهش مقاومت حرارتی
- عملکرد مناسب در شرایط ارتعاشی
Embedded Fin Tube
این نوع فین تیوب برای شرایطی طراحی شده که استحکام اتصال اهمیت بالایی دارد.
معمولاً در:
- نیروگاهها
- صنایع دریایی
- تجهیزات فشار بالا
کاربرد دارد.
انتخاب جنس تیوب
انتخاب متریال یکی از مهمترین بخشهای طراحی مبدل حرارتی است.
رایجترین آلیاژها عبارتاند از:
Carbon Steel
انتخابی اقتصادی برای سیالات غیرخورنده.
Stainless Steel 304
مناسب برای صنایع غذایی و بسیاری از فرآیندهای شیمیایی.
Stainless Steel 316L
دارای مقاومت بالا در برابر کلریدها و محیطهای خورنده.
Duplex Stainless Steel
ترکیبی از استحکام مکانیکی و مقاومت خوردگی.
Super Duplex
مناسب صنایع Offshore و محیطهای بسیار خورنده.
Titanium
بهترین گزینه برای آب دریا و محیطهای کلریدی.
Copper Nickel
کاربرد فراوان در صنایع دریایی و کندانسورها.
Inconel
برای دماهای بسیار بالا و محیطهای خورنده.
نقش طراحی مهندسی در عملکرد مبدل
برخلاف تصور بسیاری از افراد، تنها خرید یک فین تیوب باکیفیت تضمینکننده عملکرد مناسب نیست.
پارامترهای زیر باید بهصورت دقیق محاسبه شوند:
- قطر تیوب
- ضخامت تیوب
- طول تیوب
- ارتفاع فین
- ضخامت فین
- تعداد فین در هر اینچ
- آرایش تیوبها
- سرعت جریان هوا
- سرعت سیال داخل تیوب
- افت فشار مجاز
- دمای طراحی
- فشار طراحی
تمام این عوامل توسط نرمافزارهای تخصصی طراحی حرارتی تحلیل میشوند.
استانداردهای مورد استفاده
شرکتهای معتبر تولیدکننده تجهیزات انتقال حرارت معمولاً محصولات خود را بر اساس استانداردهای بینالمللی طراحی میکنند.
از مهمترین استانداردها میتوان به موارد زیر اشاره کرد:
- TEMA
- ASME Section VIII
- ASME Section IX
- ASTM
- API 660
- API 661
- ISO 9001
رعایت این استانداردها موجب افزایش قابلیت اطمینان تجهیزات و کاهش ریسک خرابی در زمان بهرهبرداری میشود.
کنترل کیفیت در تولید فین تیوب
کیفیت نهایی محصول تنها با استفاده از مواد اولیه مناسب حاصل نمیشود.
در یک فرآیند تولید استاندارد، مراحل زیر انجام میشود:
- کنترل ابعادی مواد اولیه
- بازرسی تیوب
- کنترل کیفیت فین
- کنترل فرآیند تولید
- تست چسبندگی فین
- اندازهگیری ضخامت
- تست صافی تیوب
- بازرسی ظاهری
- کنترل تلرانسها
- بستهبندی استاندارد
اجرای این مراحل احتمال بروز ایراد در زمان نصب و بهرهبرداری را به حداقل میرساند.
چرا صنایع به سمت فین تیوب حرکت کردهاند؟
در سالهای اخیر، افزایش هزینه انرژی و الزامات زیستمحیطی باعث شده است که بسیاری از صنایع به دنبال راهکارهایی برای افزایش راندمان تجهیزات باشند.
فین تیوب به دلیل ویژگیهایی مانند:
- کاهش مصرف سوخت
- کاهش انتشار آلایندهها
- افزایش ظرفیت انتقال حرارت
- کاهش ابعاد تجهیزات
- کاهش هزینه تعمیرات
- افزایش طول عمر مبدل
به یکی از مهمترین اجزای سیستمهای انتقال حرارت تبدیل شده است.
از سوی دیگر، توسعه فناوریهای ساخت و بهبود کیفیت مواد اولیه، امکان استفاده از این تجهیزات را در شرایط کاری سختتر نیز فراهم کرده است.
ویژگیهای یک تولیدکننده حرفهای فین تیوب
انتخاب تأمینکننده مناسب، یکی از عوامل اصلی موفقیت پروژههای انتقال حرارت است. یک تولیدکننده حرفهای باید توانایی ارائه خدمات زیر را داشته باشد:
- مشاوره مهندسی پیش از خرید
- طراحی بر اساس شرایط واقعی فرآیند
- تولید مطابق استانداردهای بینالمللی
- استفاده از مواد اولیه باکیفیت
- کنترل کیفیت در تمام مراحل تولید
- انجام تستهای ابعادی و عملکردی
- تحویل بهموقع پروژه
- پشتیبانی فنی پس از فروش
این موارد باعث میشود محصول نهایی علاوه بر راندمان بالا، از دوام و قابلیت اطمینان مناسبی نیز برخوردار باشد.
چرا انتخاب ویرا صنعت بهسا؟
در پروژههای صنعتی، تجربه و دانش فنی تولیدکننده نقش مهمی در کیفیت نهایی محصول دارد. مجموعه ویرا صنعت بهسا با تمرکز بر طراحی و تولید تجهیزات انتقال حرارت، تلاش کرده است محصولاتی متناسب با نیاز صنایع مختلف ارائه دهد.
این مجموعه در زمینه تولید انواع فین تیوب، ساخت و نوسازی مبدلهای حرارتی، تیوب باندل و تجهیزات مرتبط فعالیت داشته و با بهرهگیری از ماشینآلات تخصصی و کنترل کیفیت مستمر، پاسخگوی نیاز پروژههای صنعتی است.
برای آشنایی با خدمات، پروژهها و توانمندیهای این مجموعه میتوانید به وبسایت ویرا صنعت بهسامراجعه کنید.
جمعبندی
افزایش بهرهوری انرژی، کاهش هزینههای عملیاتی و بهبود عملکرد تجهیزات، سه هدف اصلی صنایع مدرن هستند و فین تیوب یکی از فناوریهایی است که به تحقق این اهداف کمک میکند. افزایش سطح انتقال حرارت، کاهش ابعاد مبدل، کاهش مصرف انرژی و افزایش عمر تجهیزات، تنها بخشی از مزایای استفاده از این محصول است.
با این حال، دستیابی به این مزایا تنها در صورتی امکانپذیر است که طراحی، انتخاب متریال، روش تولید و کنترل کیفیت بهصورت اصولی انجام شود. به همین دلیل، همکاری با تولیدکنندهای متخصص و انتخاب محصول متناسب با شرایط فرآیندی، اهمیت ویژهای دارد.
در نهایت، اگرچه قیمت یکی از عوامل تصمیمگیری است، اما کیفیت ساخت، دانش فنی، انطباق با استانداردها و خدمات پشتیبانی، نقش بسیار مهمتری در موفقیت بلندمدت پروژههای انتقال حرارت ایفا میکنند. انتخاب آگاهانه فین تیوب میتواند علاوه بر کاهش هزینههای نگهداری، بهرهوری تجهیزات را افزایش داده و سرمایهگذاری انجامشده را در مدت زمان کوتاهتری به نتیجه برساند.
