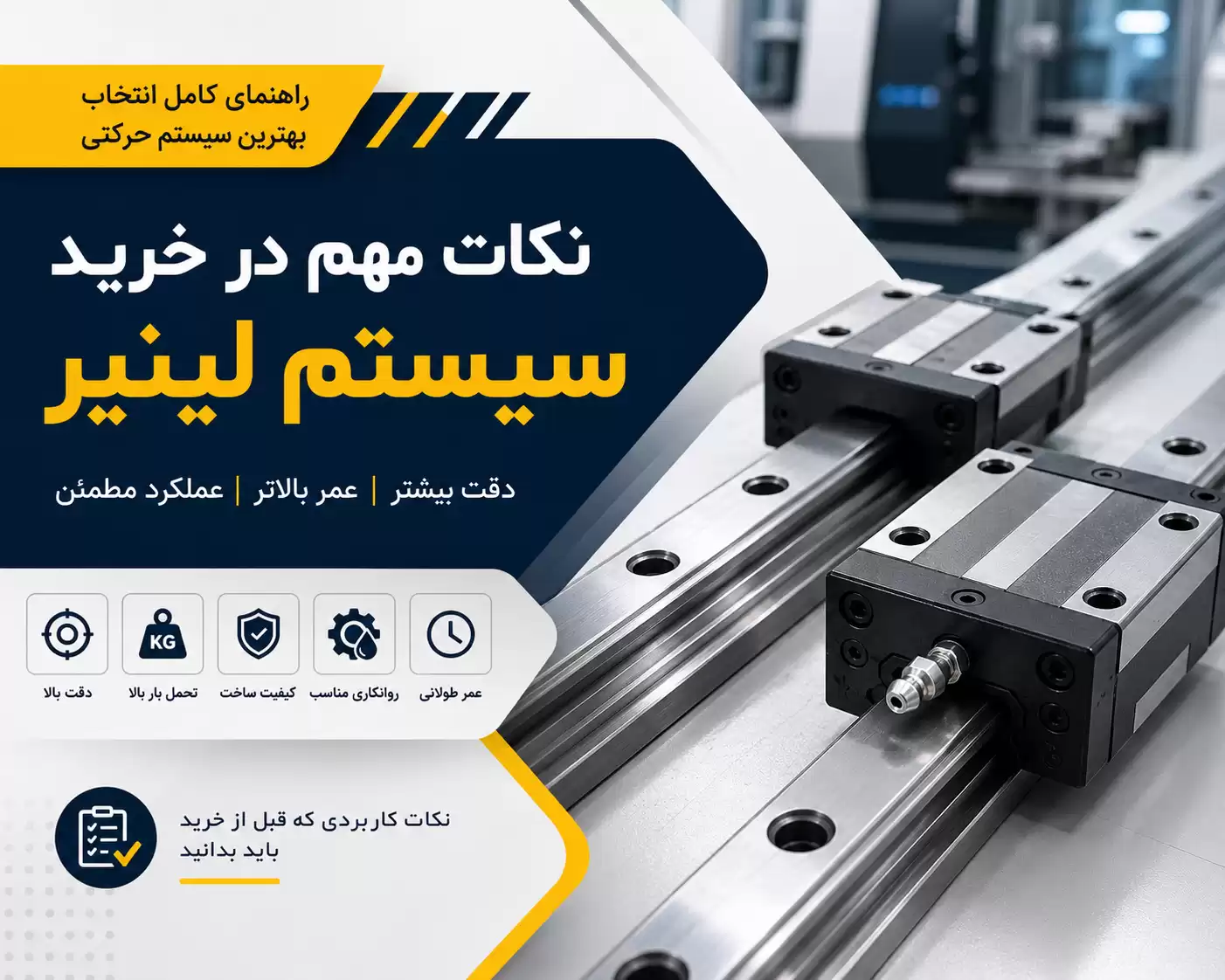

سیستم لینیر یکی از مهم‌ترین اجزای تجهیزات صنعتی و ماشین‌آلات دقیق محسوب می‌شود. این سیستم وظیفه ایجاد حرکت خطی نرم، دقیق و بدون لرزش را بر عهده دارد و در صنایع مختلف مانند دستگاه‌های CNC، ماشین‌آلات بسته‌بندی، تجهیزات پزشکی، خطوط تولید، رباتیک و اتوماسیون صنعتی کاربرد گسترده‌ای دارد.
انتخاب یک سیستم لینیر مناسب تنها به قیمت آن محدود نمی‌شود. اگر سیستم متناسب با شرایط کاری انتخاب نشود، علاوه بر کاهش دقت دستگاه، هزینه‌های تعمیر و نگهداری نیز افزایش پیدا می‌کند. در این مقاله مهم‌ترین نکاتی را بررسی می‌کنیم که قبل از خرید سیستم لینیر باید به آن‌ها توجه داشته باشید.
سیستم لینیر چیست؟
سیستم لینیر مجموعه‌ای از قطعات مکانیکی است که امکان حرکت خطی دقیق را فراهم می‌کند. این سیستم معمولاً از ریل، واگن، بلبرینگ‌های مخصوص، شفت، بوش و در برخی موارد بال اسکرو یا لید اسکرو تشکیل شده است.
هدف اصلی سیستم لینیر، کاهش اصطکاک، افزایش دقت حرکت و تحمل بارهای مختلف است.
نوع کاربرد را قبل از خرید مشخص کنید
اولین سؤال قبل از خرید این است که سیستم لینیر قرار است در چه دستگاهی استفاده شود؟
برای مثال:
- دستگاه CNC
- دستگاه برش لیزر
- پرینتر سه‌بعدی
- ماشین‌آلات بسته‌بندی
- تجهیزات پزشکی
- خطوط مونتاژ
- ربات‌های صنعتی
- دستگاه‌های اندازه‌گیری دقیق
هر کاربرد به دقت، سرعت و ظرفیت بار متفاوتی نیاز دارد.
میزان بار قابل تحمل را بررسی کنید
یکی از مهم‌ترین معیارها ظرفیت تحمل بار است.
اگر سیستم لینیر نتواند وزن قطعات و تجهیزات را تحمل کند، مشکلات زیر ایجاد می‌شود:
- کاهش عمر ریل
- خرابی واگن
- ایجاد لقی
- کاهش دقت حرکت
- افزایش هزینه تعمیرات
همیشه سیستمی انتخاب کنید که ظرفیت تحمل بار آن از بار واقعی دستگاه بیشتر باشد.
دقت حرکت اهمیت زیادی دارد
تمام سیستم‌های لینیر دقت یکسانی ندارند.
اگر در صنایع حساس مانند قالب‌سازی، تجهیزات پزشکی، نیمه‌هادی‌ها یا CNC فعالیت می‌کنید، باید از ریل‌هایی با کلاس دقت بالا استفاده کنید.
هرچه دقت سیستم بیشتر باشد:
- خطای حرکتی کمتر می‌شود.
- کیفیت محصول افزایش پیدا می‌کند.
- تکرارپذیری حرکت بهتر خواهد بود.
کیفیت ریل و واگن را بررسی کنید
ریل و واگن مهم‌ترین بخش سیستم لینیر هستند.
در زمان خرید موارد زیر را بررسی کنید:
- کیفیت ماشین‌کاری
- صافی سطح
- سخت‌کاری مناسب
- کیفیت ساچمه‌ها
- مقاومت در برابر سایش
کیفیت پایین این قطعات باعث ایجاد لرزش و کاهش دقت دستگاه می‌شود.
برند تولیدکننده اهمیت زیادی دارد
در بازار برندهای مختلفی وجود دارند.
برندهای معتبر معمولاً دارای ویژگی‌های زیر هستند:
- کیفیت ساخت بالا
- عمر طولانی
- قطعات یدکی موجود
- دقت بالا
- استانداردهای بین‌المللی
خرید برندهای بی‌نام ممکن است در ابتدا ارزان‌تر باشد اما معمولاً هزینه نگهداری بیشتری ایجاد می‌کنند.
شرایط محیطی را در نظر بگیرید
محیط کار تأثیر زیادی بر انتخاب سیستم لینیر دارد.
برای مثال اگر محیط دارای موارد زیر باشد:
- گردوغبار
- رطوبت
- بخار
- مواد شیمیایی
- براده فلز
- دمای بالا
باید از ریل‌هایی با آب‌بندی مناسب و مقاومت بالا در برابر خوردگی استفاده شود.
جنس قطعات را بررسی کنید
اغلب ریل‌ها از فولاد سخت‌کاری‌شده ساخته می‌شوند.
در برخی محیط‌ها نیز از:
- فولاد ضدزنگ
- استیل
- آلیاژهای مقاوم به خوردگی
استفاده می‌شود.
انتخاب جنس مناسب باعث افزایش عمر سیستم خواهد شد.
روانکاری مناسب را فراموش نکنید
سیستم لینیر برای عملکرد صحیح به روانکاری نیاز دارد.
قبل از خرید بررسی کنید:
- روش گریس‌کاری
- دوره سرویس
- امکان نصب سیستم روانکاری مرکزی
- نوع گریس پیشنهادی
روانکاری مناسب باعث کاهش اصطکاک و افزایش عمر قطعات می‌شود.
سرعت حرکت مورد نیاز را مشخص کنید
تمام سیستم‌های لینیر برای سرعت‌های بالا طراحی نشده‌اند.
اگر دستگاه دارای حرکت سریع است باید سیستمی انتخاب شود که:
- اصطکاک کمی داشته باشد.
- لرزش ایجاد نکند.
- در سرعت بالا داغ نشود.
میزان کورس حرکت را محاسبه کنید
قبل از خرید باید طول حرکت مورد نیاز مشخص شود.
کورس حرکتی باید متناسب با ابعاد دستگاه انتخاب شود تا حرکت بدون محدودیت انجام گیرد.
نوع نصب را بررسی کنید
قبل از خرید ابعاد محل نصب را اندازه‌گیری کنید.
مواردی مانند:
- فاصله سوراخ‌ها
- عرض ریل
- ارتفاع واگن
- فضای نصب
باید با طراحی دستگاه کاملاً هماهنگ باشند.
میزان لقی سیستم را کنترل کنید
یکی از عوامل مهم در دقت دستگاه، میزان لقی واگن است.
در کاربردهای دقیق بهتر است از سیستم‌هایی با پیش‌بار مناسب استفاده شود تا حرکت بدون لقی انجام شود.
به قابلیت تعویض قطعات توجه کنید
در آینده ممکن است نیاز به تعویض واگن یا ریل داشته باشید.
بهتر است محصولی انتخاب کنید که:
- قطعات یدکی آن موجود باشد.
- تعمیر آن آسان باشد.
- خدمات پس از فروش مناسبی داشته باشد.
هزینه نگهداری را در نظر بگیرید
گاهی یک سیستم ارزان، هزینه تعمیرات بسیار بالایی دارد.
قبل از خرید هزینه موارد زیر را بررسی کنید:
- گریس
- قطعات یدکی
- تعمیرات
- سرویس دوره‌ای
- زمان توقف دستگاه
در بسیاری از موارد خرید یک محصول باکیفیت از نظر اقتصادی مقرون‌به‌صرفه‌تر است.
به استانداردهای تولید توجه کنید
سیستم‌های استاندارد معمولاً کیفیت بالاتری دارند.
وجود استانداردهای بین‌المللی نشان‌دهنده کنترل کیفیت بهتر محصول است.
میزان صدا و لرزش را بررسی کنید
اگر دستگاه در محیط‌های حساس کار می‌کند، میزان صدا اهمیت زیادی دارد.
ریل‌های باکیفیت معمولاً:
- حرکت نرم‌تری دارند.
- صدای کمتری تولید می‌کنند.
- لرزش بسیار کمی ایجاد می‌کنند.
مقاومت در برابر خوردگی
در صنایع غذایی، دارویی و محیط‌های مرطوب باید از سیستم‌هایی استفاده شود که در برابر زنگ‌زدگی مقاوم باشند.
در این شرایط معمولاً ریل‌های استیل انتخاب بهتری هستند.
ظرفیت بار دینامیکی و استاتیکی را مقایسه کنید
در مشخصات فنی معمولاً دو عدد مشاهده می‌شود:
- ظرفیت بار دینامیکی
- ظرفیت بار استاتیکی
بار دینامیکی مربوط به حرکت مداوم سیستم است و بار استاتیکی میزان تحمل در حالت توقف را نشان می‌دهد. هر دو پارامتر باید با شرایط کاری دستگاه مطابقت داشته باشند.
به کیفیت آب‌بندی واگن توجه کنید
وجود آب‌بند مناسب باعث جلوگیری از ورود گردوغبار و براده به داخل واگن می‌شود.
این موضوع به‌خصوص در کارگاه‌های صنعتی اهمیت زیادی دارد.
از فروشنده اطلاعات فنی کامل دریافت کنید
قبل از خرید حتماً درباره موارد زیر سؤال کنید:
- دفترچه فنی
- جدول ظرفیت بار
- کلاس دقت
- نوع روانکاری
- طول عمر تقریبی
- شرایط گارانتی
هرچه اطلاعات بیشتری داشته باشید، انتخاب دقیق‌تری خواهید داشت.
جمع‌بندی
خرید سیستم لینیر تنها انتخاب یک ریل و واگن نیست، بلکه تصمیمی مهم برای افزایش دقت، کیفیت و عمر ماشین‌آلات صنعتی است. بررسی ظرفیت بار، دقت حرکت، کیفیت ساخت، برند، شرایط محیطی، روانکاری، مقاومت در برابر خوردگی، استانداردهای تولید و خدمات پس از فروش از مهم‌ترین عواملی هستند که باید پیش از خرید بررسی شوند. انتخاب صحیح باعث کاهش هزینه‌های تعمیرات، افزایش بهره‌وری و عملکرد مطمئن دستگاه در بلندمدت خواهد شد.
سوالات متداول
۱. هنگام خرید سیستم لینیر چگونه ظرفیت مناسب را انتخاب کنیم؟
برای انتخاب ظرفیت مناسب باید وزن قطعات متحرک، میزان بار واردشده، سرعت حرکت و شرایط کاری دستگاه را در نظر بگیرید. بهتر است سیستمی انتخاب شود که ظرفیت تحمل بار آن کمی بیشتر از نیاز واقعی باشد تا عمر مفید بیشتری داشته باشد.
۲. آیا همه سیستم‌های لینیر از نظر دقت عملکرد یکسان هستند؟
خیر. سیستم‌های لینیر در کلاس‌های دقت مختلف تولید می‌شوند. برای دستگاه‌هایی مانند CNC، تجهیزات پزشکی و ماشین‌آلات اندازه‌گیری، استفاده از سیستم‌های با دقت بالا ضروری است.
۳. چه عواملی باعث کاهش عمر سیستم لینیر می‌شوند؟
روانکاری نامناسب، ورود گردوغبار و آلودگی، نصب غیراصولی، بارگذاری بیش از ظرفیت مجاز و استفاده در شرایط محیطی نامناسب از مهم‌ترین عواملی هستند که عمر سیستم لینیر را کاهش می‌دهند.
۴. آیا امکان تعویض واگن بدون تعویض ریل وجود دارد؟
در بسیاری از مدل‌ها، در صورت سالم بودن ریل و سازگاری قطعات، می‌توان تنها واگن را تعویض کرد. البته این موضوع به برند، مدل و میزان سایش ریل بستگی دارد.
۵. چرا خدمات پس از فروش در خرید سیستم لینیر اهمیت دارد؟
وجود خدمات پس از فروش و قطعات یدکی باعث می‌شود در صورت نیاز به تعمیر یا تعویض قطعات، دستگاه با کمترین زمان توقف دوباره وارد چرخه تولید شود و هزینه‌های نگهداری نیز کاهش یابد.
