راهنمای انتخاب و اجرای سازه LSF؛ از طراحی مهندسی تا ساخت یک ساختمان استاندارد

چکیده : راهنمای انتخاب و اجرای سازه LSF؛ با مراحل طراحی، تولید و نصب، مزایا، نکات کنترل کیفیت و معیارهای انتخاب مجری ال اس اف آشنا شوید.

افزایش نیاز به روش‌های نوین ساخت‌وساز باعث شده سیستم‌های سبک فولادی در بسیاری از پروژه‌ها مورد توجه قرار بگیرند. زمانی که از LSF صحبت می‌شود، نباید آن را صرفاً یک نوع پروفیل یا یک محصول ساختمانی در نظر گرفت؛ بلکه با یک سیستم ساخت روبه‌رو هستیم که عملکرد آن حاصل هماهنگی مجموعه‌ای از اجزا و جزئیات مهندسی است.

با این حال، انتخاب ال اس اف تنها به خرید چند مقطع فولادی و مونتاژ آن‌ها محدود نمی‌شود. کیفیت نهایی یک ساختمان سبک فولادی تا حد زیادی به طراحی مهندسی، انتخاب صحیح مقاطع، جزئیات اتصالات، هماهنگی معماری و سازه و همچنین کیفیت اجرا وابسته است. به همین دلیل، آشنایی با مسیر صحیح از طراحی تا اجرا می‌تواند به کارفرما کمک کند تا تصمیم دقیق‌تری برای پروژه خود بگیرد.

سازه LSF چیست و چرا در ساخت‌وساز مورد توجه قرار گرفته است؟

LSF مخفف Light Steel Frame و به معنای سیستم قاب فولادی سبک است. در این روش، بخش مهمی از سازه با استفاده از مقاطع فولادی سردنوردشده با ضخامت نسبتاً کم تشکیل می‌شود. این مقاطع به گونه‌ای طراحی و مونتاژ می‌شوند که در کنار یکدیگر اجزای اصلی دیوارها، کف و سقف ساختمان را شکل دهند.

یکی از ویژگی‌های مهم این سیستم، استفاده از قطعاتی است که بر اساس نقشه‌های مهندسی تولید یا آماده‌سازی می‌شوند. بنابراین، برخلاف روش‌هایی که بخش قابل توجهی از فرایند ساخت در محل پروژه انجام می‌شود، در ال اس اف امکان انتقال قسمت مهمی از عملیات به مرحله تولید و مونتاژ اولیه وجود دارد.

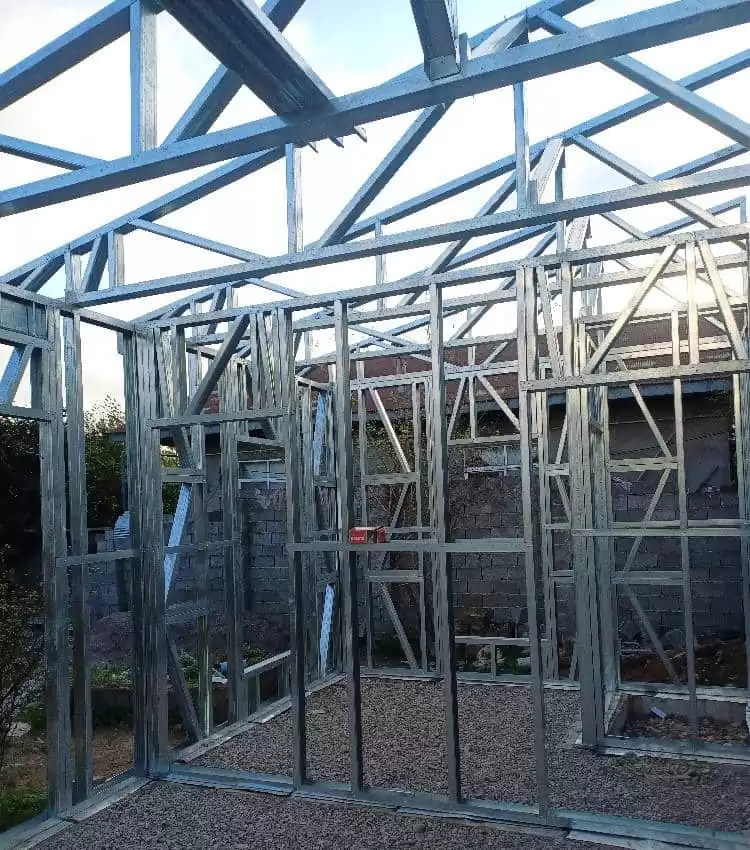

در ساختار یک سیستم LSF معمولاً اجزایی مانند Stud، Track یا Runner و Joist نقش مهمی دارند. استادها برای شکل‌دهی دیوارها و انتقال بار مورد استفاده قرار می‌گیرند و تراک‌ها در بالا و پایین قاب دیوار قرار می‌گیرند. جویست‌ها نیز در سیستم کف یا سقف کاربرد دارند. در کنار این اجزا، نوع و کیفیت اتصالات، پوشش‌های ساختمانی، عایق‌ها و جزئیات اتصال اجزای مختلف نیز بر عملکرد نهایی سیستم اثر می‌گذارند.

مهم‌ترین مزایای ساختمان‌های LSF چیست؟

وزن کمتر سازه

یکی از مهم‌ترین ویژگی‌های سیستم ال اس اف، سبک‌تر بودن آن در مقایسه با بسیاری از سیستم‌های سازه‌ای متداول است. کاهش وزن سازه می‌تواند در طراحی و رفتار کلی ساختمان اهمیت داشته باشد و باعث شود نیروهای ناشی از جرم ساختمان در طراحی سازه و اجزای آن با شرایط متفاوتی نسبت به ساختمان‌های سنگین‌تر بررسی شود.

البته سبک بودن، به خودی خود به معنی مناسب بودن سازه برای هر پروژه نیست. نوع ساختمان، ابعاد دهانه‌ها، تعداد طبقات، بارهای وارد بر سازه و شرایط محل پروژه باید در مرحله طراحی بررسی شوند.

سرعت بالای اجرا

بخشی از مزیت LSF به فرایند تولید و آماده‌سازی قطعات مربوط می‌شود. زمانی که مقاطع و اجزای مورد نیاز بر اساس نقشه‌های مشخص آماده شده باشند، عملیات مونتاژ در محل می‌تواند با سرعت مناسبی انجام شود.

این ویژگی در پروژه‌هایی که زمان‌بندی ساخت اهمیت زیادی دارد، ارزشمند است؛ اما سرعت اجرا زمانی به یک مزیت واقعی تبدیل می‌شود که مراحل طراحی، تولید، حمل و نصب با هماهنگی کافی پیش بروند.

دقت بیشتر در ساخت

یکی دیگر از نقاط قابل توجه در سیستم‌های ال اس اف، امکان کنترل ابعاد و جزئیات قطعات در مرحله تولید است. هرچه فرایند ساخت از حالت تصمیم‌گیری لحظه‌ای در کارگاه فاصله بگیرد و بر اساس نقشه و اندازه‌گذاری دقیق انجام شود، احتمال بروز برخی خطاهای اجرایی کمتر خواهد شد.

کاهش پرت مصالح

ساخت دقیق قطعات و برنامه‌ریزی بهتر می‌تواند مقدار پرت مصالح را کنترل کند. البته میزان صرفه‌جویی واقعی به روش طراحی، تولید، برش، حمل و اجرای پروژه وابسته است و نمی‌توان برای همه ساختمان‌ها عدد یکسانی در نظر گرفت.

امکان کنترل بهتر کیفیت

در یک پروژه LSF، می‌توان بخش‌های مختلف فرایند را از طراحی تا تولید و نصب مورد کنترل قرار داد. این موضوع باعث می‌شود کنترل کیفیت به جای آنکه فقط در پایان پروژه انجام شود، در چند مرحله دنبال شود.

عملکرد مناسب در پروژه‌های سبک

سیستم LSF به‌ویژه در پروژه‌هایی که کاهش وزن، سرعت ساخت و اجرای نسبتاً صنعتی اهمیت دارند، می‌تواند مورد بررسی قرار گیرد. با این حال، تصمیم نهایی همیشه باید بر اساس مشخصات همان پروژه و طراحی مهندسی اتخاذ شود.

طراحی LSF چرا مهم‌تر از صرفاً انتخاب مصالح است؟

یکی از اشتباهات رایج در پروژه‌های ساختمانی این است که تصور شود اگر مقاطع فولادی مناسب خریداری شوند، بخش اصلی کار انجام شده است. در واقع، کیفیت یک سیستم ال اس اف بیش از آنکه فقط به نام مصالح وابسته باشد، به طراحی صحیح و هماهنگی بین اجزای سیستم ارتباط دارد.

در مرحله طراحی باید بارهای مختلفی که ساختمان با آن‌ها مواجه می‌شود بررسی شوند. بارهای ثقلی، بار باد، بار زلزله، وزن اجزای ساختمان، نوع پوشش‌ها و شرایط بهره‌برداری از جمله عواملی هستند که در تعیین مشخصات سازه نقش دارند. برای آشنایی بیشتر با الزامات و جزئیات فنی ساختمان‌های Light Steel Frame، می‌توان از راهنماهای تخصصی منتشرشده توسط انجمن Light Steel Frame Association نیز استفاده کرد.

از سوی دیگر، فاصله استادها، نوع مقاطع، ضخامت و مشخصات آن‌ها، نحوه اتصال قطعات و محل بازشوها باید با یکدیگر هماهنگ باشند. برای مثال، وجود یک پنجره یا بازشوی بزرگ فقط یک تصمیم معماری نیست؛ این بازشو می‌تواند در شکل قاب دیوار و مسیر انتقال بار نیز اثرگذار باشد.

در یک پروژه حرفه‌ای، هدف این نیست که فقط یک ساختمان سبک ساخته شود؛ هدف، ایجاد سیستمی است که اجزای آن از مرحله طراحی تا اجرا با یک منطق واحد عمل کنند.

اجرای سازه LSF چگونه انجام می‌شود؟

اجرای یک ساختمان LSF را می‌توان مجموعه‌ای از مراحل به‌هم‌پیوسته دانست که هر مرحله بر کیفیت مرحله بعد اثر می‌گذارد.

۱. طراحی سازه

ابتدا مشخصات پروژه، معماری، بارگذاری‌ها و شرایط محل بررسی می‌شود و سیستم سازه‌ای متناسب با پروژه طراحی خواهد شد.

۲. تهیه نقشه‌های اجرایی

پس از طراحی، نقشه‌های لازم برای ساخت و مونتاژ اجزا تهیه می‌شوند. این نقشه‌ها باید جزئیات لازم برای اجرای صحیح اجزای سازه را مشخص کنند.

۳. تولید یا آماده‌سازی مقاطع

مقاطع فولادی متناسب با طراحی آماده می‌شوند. در این مرحله، دقت ابعادی و تطابق قطعات با نقشه اهمیت زیادی دارد.

۴. مونتاژ

اجزای مختلف بر اساس نقشه به یکدیگر متصل می‌شوند تا قاب‌های مورد نیاز شکل بگیرند.

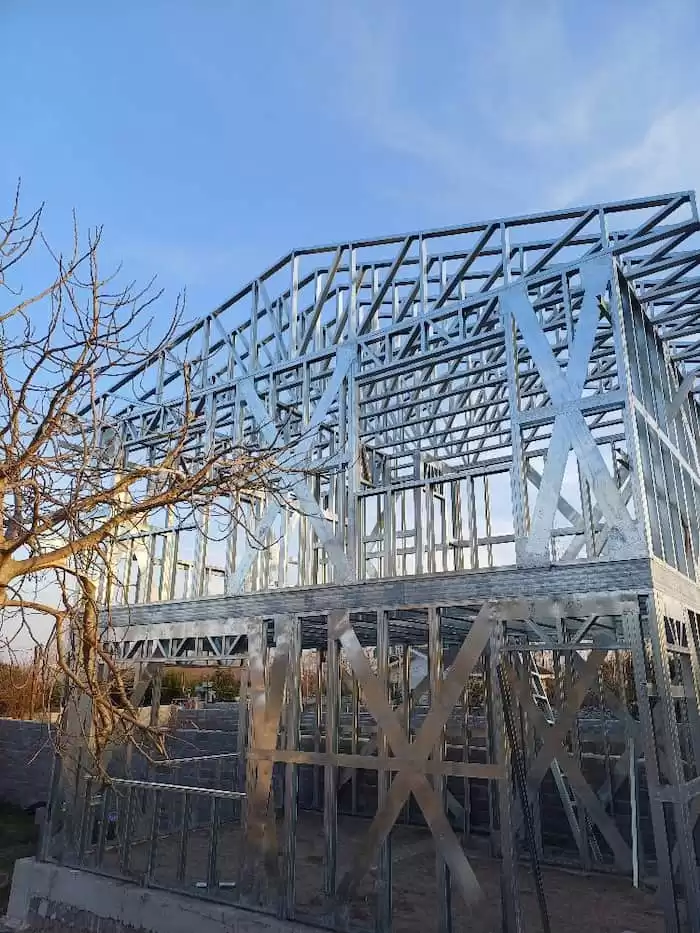

۵. نصب دیوارها

قاب‌های آماده‌شده در محل پروژه نصب و تثبیت می‌شوند. در این مرحله، شاقولی و تراز بودن اجزا اهمیت زیادی دارد.

۶. اجرای کف و سقف

جویست‌ها و سایر اجزای مربوط به کف یا سقف بر اساس طراحی اجرا می‌شوند تا سیستم فضایی ساختمان کامل‌تر شود.

۷. اجرای پوشش‌ها

پس از تشکیل چارچوب سازه، لایه‌های مختلف پوشش دیوار، کف و سقف بر اساس طراحی پروژه اجرا می‌شوند.

۸. اجرای تأسیسات

تأسیسات الکتریکی و مکانیکی باید به شکلی اجرا شوند که با ساختار دیوارها و سایر اجزای ال اس اف هماهنگ باشند و در بخش‌های سازه‌ای اختلال ایجاد نکنند.

۹. عایق‌کاری و کنترل رطوبت

انتخاب و اجرای صحیح عایق‌ها و لایه‌های محافظ در کیفیت حرارتی و رطوبتی ساختمان تأثیرگذار است.

۱۰. کنترل نهایی

در پایان، بخش‌های مختلف سازه، اتصالات، پوشش‌ها و جزئیات اجرایی باید بررسی شوند تا میزان تطابق اجرا با نقشه و الزامات پروژه مشخص شود.

بنابراین، مراحل اجرای سازه LSF فقط شامل نصب قاب‌های فولادی نیست؛ بلکه مجموعه‌ای از عملیات طراحی، ساخت، مونتاژ و تکمیل ساختمان را دربر می‌گیرد.

در انتخاب مجری ال اس اف باید به چه مواردی توجه کرد؟

تفاوت میان دو پروژه ال اس اف فقط به نوع متریال آن‌ها محدود نمی‌شود. حتی اگر مشخصات مصالح مشابه باشند، کیفیت طراحی، تولید و اجرا می‌تواند نتیجه نهایی را تغییر دهد.

برای انتخاب مجری، سابقه پروژه‌های واقعی اهمیت دارد. بررسی نمونه کارها به کارفرما کمک می‌کند تا به جای اتکا به تبلیغات، با توان اجرایی مجموعه آشنا شود.

تیم اجرایی، آشنایی با جزئیات اتصال، کنترل کیفیت، نحوه برآورد هزینه، شفافیت قرارداد و خدمات پس از اجرا نیز باید مورد بررسی قرار گیرند.

در نهایت، بهتر است کارفرما قبل از عقد قرارداد، نمونه پروژه‌های قابل بررسی، شرح خدمات، مسئولیت‌های طرفین و جزئیات فنی را به شکل مشخص دریافت کند.

تجربه سیویلا در اجرای پروژه‌های LSF

سیویلا (Civila) در حوزه طراحی و اجرای سازه LSF فعالیت می‌کند و خدمات این مجموعه بر پروژه‌های ساختمانی سبک فولادی، از طراحی و اجرای سازه تا راهکارهای مرتبط با ساختمان‌های ال اس اف، متمرکز است.

یکی از موضوعاتی که در اجرای این سیستم اهمیت دارد، توجه هم‌زمان به طراحی و اجراست. زمانی که جزئیات سازه‌ای، معماری و اجرایی از ابتدا هماهنگ باشند، تصمیم‌گیری در مراحل ساخت نیز دقیق‌تر انجام می‌شود.

رویکرد سیویلا در پروژه‌های LSF بر این اصل استوار است که نتیجه نهایی صرفاً به سرعت نصب قاب‌ها وابسته نیست؛ بلکه کیفیت هر بخش، از طراحی اولیه و انتخاب مقطع گرفته تا نصب، اتصالات، پوشش و کنترل نهایی باید مورد توجه قرار گیرد.

برای شناخت بهتر این رویکرد، بررسی نمونه پروژه‌های واقعی و جزئیات خدمات مجموعه می‌تواند اطلاعات دقیق‌تری در اختیار کارفرمایان قرار دهد.

LSF برای چه پروژه‌هایی مناسب است؟

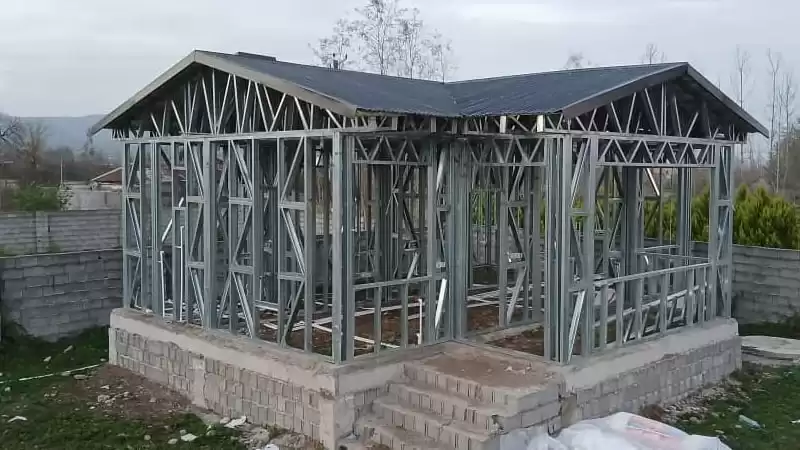

LSF می‌تواند برای طیف مشخصی از پروژه‌های ساختمانی مورد استفاده قرار گیرد؛ از جمله ویلاها، خانه‌های کم‌طبقه، ساختمان‌های سبک، برخی واحدهای اقامتی و پروژه‌های کوچک و متوسط.

تعداد طبقات، ابعاد پروژه، نوع کاربری، شرایط زمین، بارگذاری، معماری، شرایط اقلیمی و الزامات فنی همگی می‌توانند در انتخاب سیستم سازه‌ای تأثیرگذار باشند.

به همین دلیل، تصمیم درست آن است که قبل از اجرای ال اس اف، پروژه توسط افراد دارای صلاحیت بررسی و سیستم مناسب بر اساس مشخصات واقعی ساختمان طراحی شود.

آیا LSF برای شمال ایران مناسب است؟

مناطق شمالی ایران از نظر رطوبت و شرایط محیطی با بسیاری از مناطق دیگر تفاوت دارند. بنابراین، در چنین پروژه‌هایی توجه به موضوع رطوبت و خوردگی اهمیت ویژه‌ای پیدا می‌کند.

استفاده از مقاطع فولادی با پوشش مناسب، مانند پوشش‌های گالوانیزه متناسب با شرایط پروژه، یکی از موضوعاتی است که باید در انتخاب مصالح بررسی شود. اما حتی استفاده از فولاد گالوانیزه نیز به تنهایی کافی نیست.

نحوه آب‌بندی، اجرای پوشش‌ها، جزئیات اتصالات، کنترل نفوذ آب، عایق‌کاری و تهویه نیز در محافظت از اجزای ساختمان نقش دارند.

در واقع، عملکرد مناسب یک ساختمان LSF در محیط مرطوب، نتیجه مجموعه‌ای از تصمیم‌های هماهنگ است و نباید صرفاً به یک ویژگی از مصالح محدود شود.

۵ نشانه یک اجرای اصولی ال اس اف

نشانه کیفیت	چه چیزی باید بررسی شود؟
طراحی و محاسبات پیش از تولید	مقاطع سازه باید بر اساس محاسبات مهندسی و الزامات پروژه انتخاب شوند، نه صرفاً بر اساس تجربه یا حدس.
مقاطع و اتصالات متناسب با پروژه	مشخصات مقاطع، ضخامت فولاد و نوع اتصالات باید با طراحی سازه و نیازهای پروژه هماهنگ باشد.
شاقولی و تراز دقیق	قاب‌ها باید به‌درستی نصب و کنترل شوند تا خطاهای اجرایی در مراحل بعدی انباشته نشود.
کنترل رطوبت و خوردگی	در مناطق مرطوب، محافظت از فولاد، آب‌بندی و جزئیات جلوگیری از نفوذ رطوبت باید به‌طور جدی اجرا شود.
کنترل کیفیت در مراحل مختلف	بازرسی کیفیت باید از مراحل طراحی و تولید تا نصب و اجرای نهایی ادامه داشته باشد و فقط به پایان پروژه محدود نشود.

اشتباهاتی که می‌توان از یک اجرای غیراصولی ال اس اف تشخیص داد

در بسیاری از پروژه‌ها، برخی نشانه‌ها می‌توانند زنگ هشدار باشند. اتصالات نامنظم، بی‌توجهی به جزئیات اطراف بازشوها، اجرای ضعیف عایق‌ها، عدم توجه کافی به کنترل رطوبت و تفاوت محسوس میان نقشه و اجرای واقعی، از جمله مواردی هستند که باید بررسی شوند.

یکی دیگر از اشتباهات مهم، تصمیم‌گیری صرفاً بر اساس قیمت است. پایین‌تر بودن قیمت اولیه یک پیشنهاد، لزوماً به معنای اقتصادی‌تر بودن آن نیست. ممکن است حذف برخی جزئیات مهندسی یا کاهش کیفیت مصالح و اجرا، هزینه اولیه را پایین بیاورد اما در مراحل بعد هزینه‌های بیشتری ایجاد کند.

جمع‌بندی

انتخاب LSF تنها انتخاب یک نوع اسکلت ساختمانی نیست؛ بلکه انتخاب مجموعه‌ای از تصمیم‌های مهندسی است که از مرحله طراحی آغاز می‌شود و تا تولید، اجرا، عایق‌کاری و کنترل کیفیت ادامه پیدا می‌کند.

برای کارفرما، یکی از مهم‌ترین تصمیم‌ها انتخاب مجموعه‌ای است که علاوه بر اجرای سازه، درک مناسبی از طراحی، جزئیات فنی، شرایط پروژه و کنترل کیفیت داشته باشد. سیویلا نیز با تمرکز بر طراحی و اجرای سیستم‌های LSF، در این حوزه فعالیت می‌کند و خدمات خود را برای پروژه‌های مرتبط با ساختمان‌های سبک فولادی ارائه می‌دهد.

در نهایت، بهترین پروژه LSF پروژه‌ای نیست که صرفاً سریع‌تر یا ارزان‌تر ساخته شود؛ بلکه پروژه‌ای است که در آن طراحی مهندسی، مصالح مناسب، اجرای دقیق و کنترل کیفیت در کنار یکدیگر قرار گرفته باشند.
