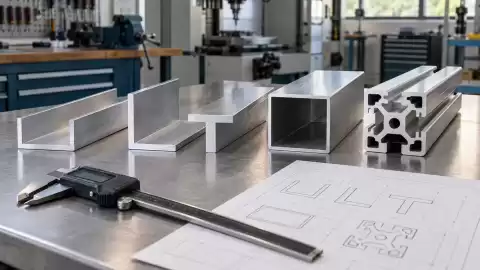

راهنمای خرید پروفیل آلومینیوم؛ بررسی انواع، کاربردها و نکات مهم انتخاب

خرید پروفیل آلومینیوم در نگاه اول ساده به نظر می‌رسد؛ ابعاد را مشخص می‌کنیم، قیمت می‌گیریم و سفارش می‌دهیم. اما در پروژه‌های صنعتی و ساختمانی، دو پروفیل با ظاهر تقریباً یکسان ممکن است از نظر آلیاژ، تمپر، ضخامت دیواره، وزن، تلرانس، کیفیت سطح و روش اتصال تفاوت جدی داشته باشند. همین تفاوت‌ها مستقیماً روی استحکام، دوام و هزینه نهایی پروژه اثر می‌گذارند.

برای مثال، انتخاب بین آلیاژهای 6061، 6063 یا 6082 فقط مسئله عدد بالاتر یا پایین‌تر نیست. گاهی کیفیت سطح و قابلیت اکستروژن اهمیت بیشتری دارد و گاهی مقاومت مکانیکی اولویت اصلی است. از طرف دیگر، حتی اگر بهترین پروفیل را بخریم اما روش اتصال آن با پیچ سرمته، رول بولت یا اتصالات مکانیکی درست انتخاب نشده باشد، نتیجه مطلوبی به دست نمی‌آید.

در این راهنمای خرید پروفیل آلومینیوم انواع پروفیل، آلیاژهای رایج، تمپر، پوشش سطح، تلرانس‌ها و همچنین اتصالاتی مانند انکر مکانیکی برای نصب فریم، پیچ سرمته و مهره چاکنت را بررسی می‌کنیم تا انتخاب دقیق‌تری برای پروژه داشته باشید.

پروفیل آلومینیوم چیست و چرا پرکاربرد است؟

پروفیل آلومینیوم معمولاً با فرآیند اکستروژن تولید می‌شود. در این فرآیند، بیلت آلومینیومی گرم‌شده با فشار از یک قالب عبور می‌کند و شکل سطح مقطع قالب را به خود می‌گیرد. به این ترتیب امکان تولید مقاطع ساده مانند نبشی و قوطی و همچنین پروفیل‌های پیچیده صنعتی فراهم می‌شود.

از مهم‌ترین مزایای پروفیل آلومینیوم می‌توان به موارد زیر اشاره کرد:

• وزن نسبتاً کم در مقایسه با بسیاری از فلزات سازه‌ای
• مقاومت مناسب در برابر خوردگی
• قابلیت ماشین‌کاری و سوراخ‌کاری
• امکان تولید مقاطع پیچیده
• قابلیت آنادایز و رنگ پودری
• امکان استفاده از اتصالات مکانیکی متنوع
• بازیافت‌پذیری مناسب

نکته مهم این است که عملکرد پروفیل فقط به جنس آلومینیوم بستگی ندارد. هندسه مقتع نیز اهمیت زیادی دارد. گاهی یک پروفیل با طراحی بهتر و ریب‌های تقویتی مناسب، با وزن کمتر عملکرد مکانیکی مطلوب‌تری نسبت به مقطعی سنگین اما ضعیف‌طراحی‌شده دارد.

انواع پروفیل آلومینیوم را چگونه انتخاب کنیم؟

پروفیل‌های آلومنیومی را می‌توان براساس شکل، نوع کاربرد و روش اتصال دسته‌بندی کرد.

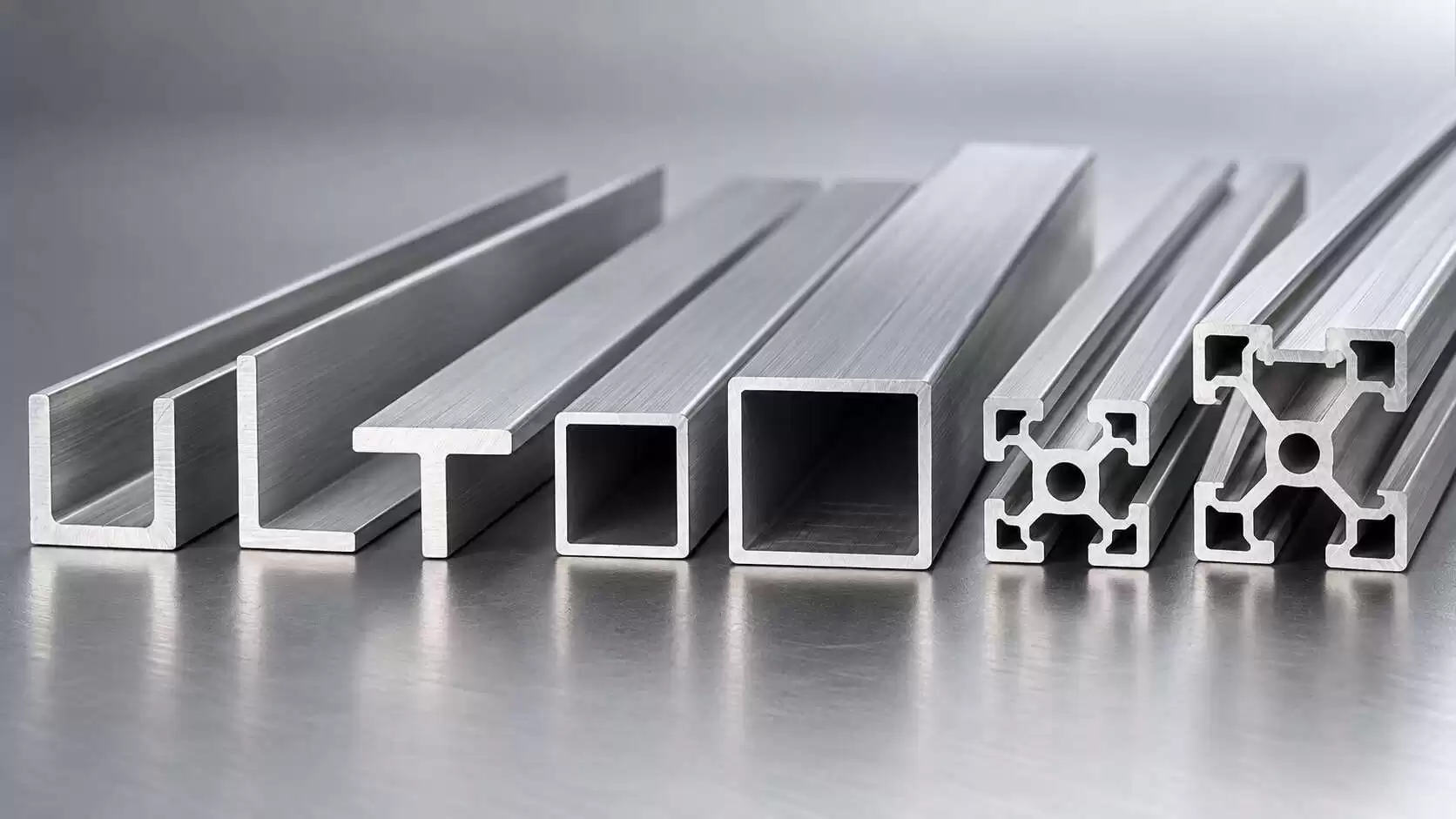

پروفیل U برای ریل، قاب و نگهدارنده مناسب است. پروفیل L یا نبشی آلومینیومی در گوشه‌ها و براکت‌ها کاربرد دارد. پروفیل T برای بعضی اتصالات و جداکننده‌ها استفاده می‌شود و قوطی آلومینیومی به دلیل سطح مقطع بسته، گزینه رایجی برای فریم‌ها و سازه‌های سبک است.

در صنعت، پروفیل آلومینیوم شیاردار یا T-Slot نیز بسیار پرکاربرد است. شیارهای طولی این پروفیل امکان استفاده از مهره T، پیچ آلن، براکت و کانکتورهای مختلف را فراهم می‌کنند. به همین دلیل در ساخت میز مونتاژ، حفاظ دستگاه، خطوط تولید، نوار نقاله و تجهیزات اتوماسیون کاربرد زیادی دارد.

هنگام خرید، نباید فقط به اندازه بیرونی توجه کرد. برای مثال، دو قوطی 40×40 ممکن است ضخامت دیواره متفاوتی داشته باشند؛ در نتیجه وزن، مقاومت و حتی قابلیت اتصال پیچ در آن‌ها متفاوت خواهد بود.

چه آلیاژی برای پروفیل آلومینیوم مناسب است؟

بخش مهمی از راهنمای انتخاب پروفیل آلومینیوم به آلیاژ مربوط می‌شود. آلیاژهای سری 6000 از رایج‌ترین گزینه‌ها برای تولید پروفیل هستند. عناصر اصلی این گروه منیزیم و سیلیسیم هستند و این آلیاژها تعادل مناسبی میان استحکام، مقاومت خوردگی و اکسترودپذیری ایجاد می‌کنند.

6063 یکی از شناخته‌شده‌ترین آلیاژها برای تولید پروفیل است و به دلیل کیفیت سطح مناسب و قابلیت اکستروژن خوب، در ساختمان، نما، قاب و بسیاری از مقاطع صنعتی استفاده می‌شود.

6061 معمولاً استحکام بیشتری ارائه می‌دهد و در کاربردهای صنعتی و سازه‌ای مورد توجه قرار می‌گیرد. 6082 نیز در کاربردهایی که مقاومت مکانیکی بالاتر اهمیت دارد گزینه قابل‌توجهی است.

انتخاب آلیاژ تنها براساس استحکام کششی اشتباه است. هندسه مقطع، طول دهانه، نوع بار، ضخامت دیواره، ماشین‌کاری و کیفیت سطح نیز باید بررسی شوند.

تفاوت T5 و T6 در پروفیل آلومینیوم

وقتی روی مشخصات پروفیل عبارتی مانند 6063-T5 یا 6061-T6 می‌بینید، بخش دوم نشان‌دهنده وضعیت عملیات حرارتی ماده است.

در T5، پروفیل پس از خروج از فرآیند تولید سرد شده و سپس پیرسازی مصنوعی روی آن انجام می‌شود. در T6، عملیات Solution Heat Treatment و سپس پیرسازی مصنوعی انجام می‌شود.

در بسیاری از موارد، T6 استحکام بیشتری نسبت به T5 همان آلیاژ دارد؛ اما این موضوع به معنی بهتر بودن همیشگی T6 نیست. اگر پروژه نیاز مکانیکی متوسطی داشته باشد، T5 ممکن است از نظر هزینه و فرآیند کاملاً مناسب باشد.

بنابراین بهتر است ابتدا نیاز مکانیکی پروژه تعیین شود و بعد آلیاژ و تمپر انتخاب شوند.

هنگام خرید پروفیل آلومینیوم چه چیزهایی را بررسی کنیم؟

قبل از سفارش، حداقل شش ویژگی باید مشخص باشند:

1. آلیاژ
2. تمپر
3. ابعاد سطح مقطع
4. ضخامت دیواره
5. نوع پوشش سطح
6. تلرانس و کیفیت ساخت

ضخامت دیواره

ضخامت یکی از مهم‌ترین پارامترهاست. کاهش حتی بخشی از ضخامت می‌تواند روی وزن، مقاومت موضعی و قابلیت رزوه‌زنی اثر بگذارد.

بهتر است ضخامت در چند نقطه از مقطع اندازه‌گیری شود، مخصوصاً اگر پروفیل دارای حفره یا ریب داخلی باشد.

وزن هر متر

وزن واحد طول یک معیار سریع برای مقایسه پروفیل‌هاست. اگر دو پروفیل با ابعاد ظاهری یکسان وزن متفاوتی داشته باشند، احتمالاً ضخامت یا هندسه داخلی آن‌ها متفاوت است.

با این حال، سنگین‌ تر بودن همیشه به معنی بهتر بودن نیست. یک طراحی مهندسی مناسب می‌تواند با وزن کمتر سختی مناسبی ایجاد کند.

تلرانس، تابیدگی و پیچش

در یک شاخه چندمتری، درست بودن عرض و ارتفاع به‌تنهایی کافی نیست. Straightness، Flatness و Twist نیز اهمیت دارند.

ممکن است مقطع از نظر ابعاد صحیح باشد اما در طول تاب داشته باشد. چنین مشکلی هنگام ساخت فریم صنعتی یا نصب قطعات دقیق دردسر ایجاد می‌کند.

آنادایز بهتر است یا رنگ پودری؟

پروفیل آلومینیوم ممکن است به‌صورت خام، آنادایزشده یا رنگ‌شده عرضه شود.

آنادایز باعث ایجاد یک لایه اکسیدی کنترل‌شده روی سطح آلومینیوم می‌شود و می‌تواند مقاومت خوردگی و ظاهر سطح را بهبود دهد. رنگ پودری نیز تنوع رنگ بیشتری فراهم می‌کند و برای محصولات معماری و تزئینی گزینه محبوبی است.

در محیط‌های مرطوب یا بیرونی، آماده‌سازی سطح و کیفیت اجرای پوشش اهمیت زیادی دارد. بهترین رنگ هم اگر روی سطح نامناسب اجرا شود، عمر مطلوبی نخواهد داشت.

رول بولت در نصب سازه پروفیل آلومینیومی چه نقشی دارد؟

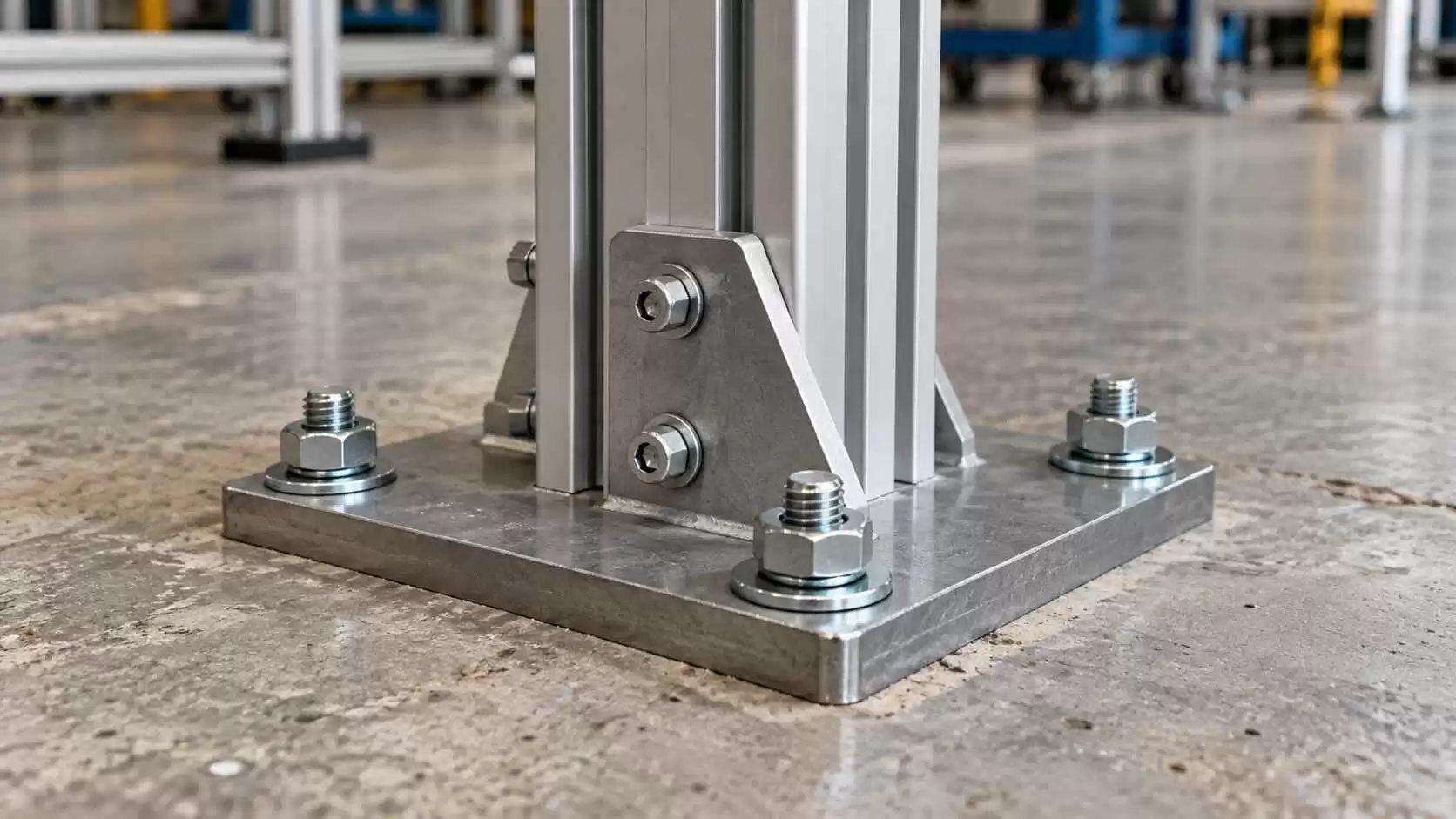

وقتی فریم پروفیل آلومینیومی باید روی کف یا دیوار بتنی نصب شود، معمولاً از رول بولت یا انکر مکانیکی استفاده می‌شود.

رول بولت معمولاً برای اتصال دو پروفیل به یکدیگر نیست؛ بلکه وظیفه آن انتقال نیرو از فریم یا صفحه پایه به بتن است.

در انتخاب رول بولت باید این موارد بررسی شوند:

• مقاومت بتن
• قطر انکر
• عمق کاشت
• فاصله از لبه
• فاصله میان انکرها
• نوع بار کششی یا برشی
• ضخامت صفحه پایه

برای مثال، Fischer برای یکی از مدل‌های FAZ II Classic با سایز مشخص، قطر سوراخ، عمق نصب و گشتاور دقیق تعریف می‌کند. این موضوع نشان می‌دهد که نمی‌توان برای تمام رول بولت‌ها یک عدد عمومی اعلام کرد.

نکته مهم دیگر، جلوگیری از وارد کردن فشار مستقیم انکر به دیواره نازک پروفیل آلومینیومی است. بهتر است از صفحه پایه یا واشر مناسب استفاده شود تا نیرو در سطح بزرگ‌تری توزیع شود.

در پروژه‌های اجرایی دیده می‌شود که گاهی نصاب برای اطمینان بیشتر مهره رول بولت را بیش از حد سفت می‌کند. نتیجه ممکن است به‌جای اتصال قوی‌تر، تغییر شکل خود پروفیل باشد.

پیچ سرمته برای پروفیل آلومینیوم مناسب است؟

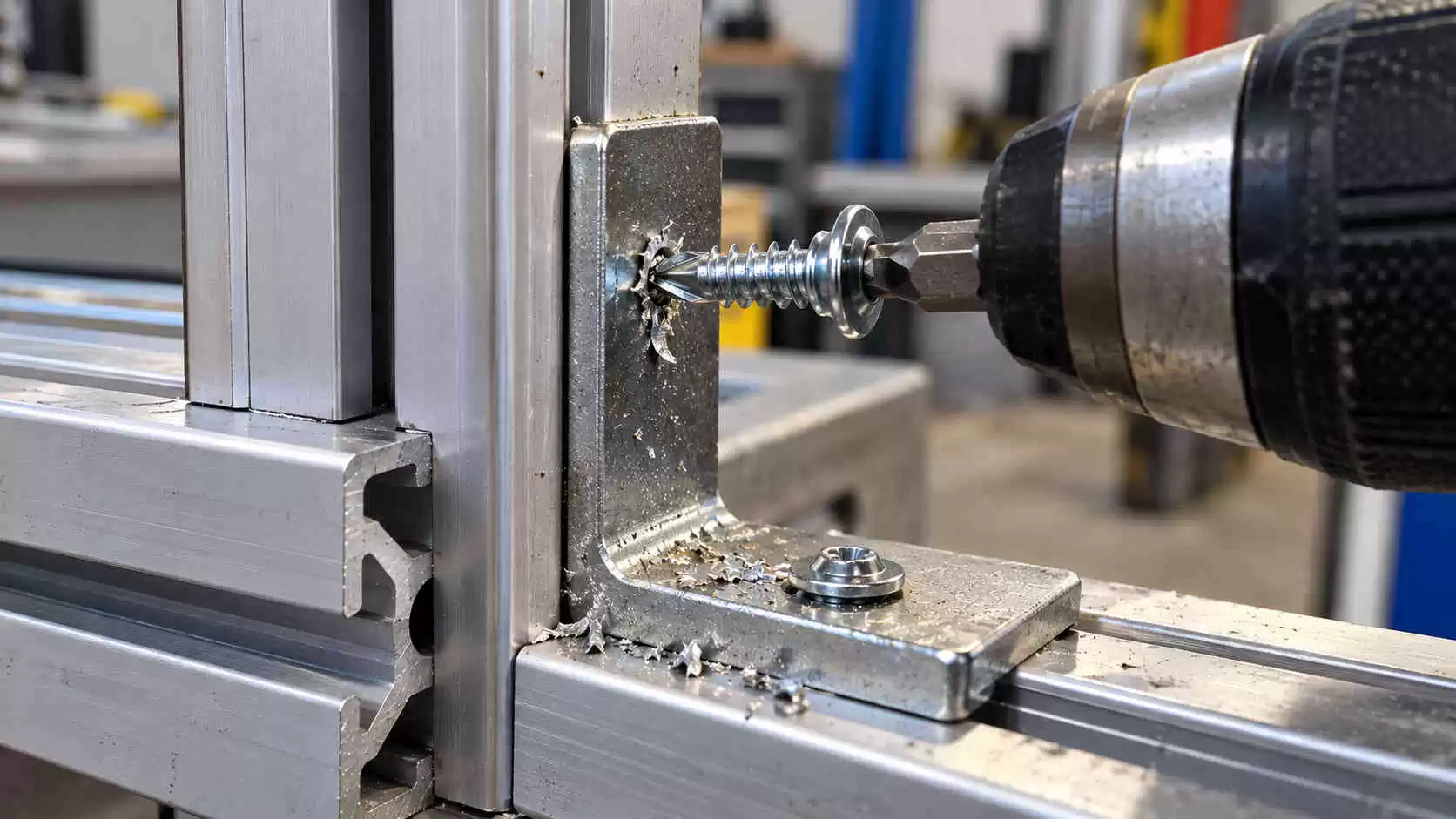

انواع پیچ سرمته می‌تواند سوراخ‌کاری و اتصال را در یک مرحله انجام دهد. این ویژگی سرعت نصب را بالا می‌برد و در اتصال ورق‌ها، براکت‌ها و بعضی قطعات آلومینیومی بسیار کاربردی است.

نوک پیچ مانند یک مته کوچک عمل می‌کند و پس از عبور از قطعه، رزوه پیچ اتصال را شکل می‌دهد.

اما هر پیچ سرمته برای هر ضخامتی مناسب نیست. باید ظرفیت سوراخ‌کاری، قطر پیچ، جنس قطعات، دور ابزار و نوع نوک مته بررسی شوند.

EJOT برای برخی پیچ‌های مخصوص اتصال آلومینیوم، ظرفیت حفاری و حداکثر سرعت نصب مشخص می‌کند. برای نمونه، بعضی مدل‌ها برای اتصال پروفیل آلومینیومی به زیرسازی آلومینیومی در ضخامت مشخص طراحی شده‌اند. بنابراین بهتر است اطلاعات دیتاشیت همان پیچ ملاک انتخاب قرار گیرد.

در شرایط زیر پیچ سرمته ممکن است بهترین انتخاب نباشد:

• اتصال باربر اصلی
• پروفیل بسیار ضخیم
• اتصال قابل باز و بست مکرر
• نیاز به پیش‌بار دقیق
• محل‌هایی که رزوه داخلی قوی‌تری لازم است

در چنین شرایطی پیچ و مهره، مهره T یا اتصال رزوه‌شده می‌تواند انتخاب مناسب‌تری باشد.

مهره چاکنت چه ارتباطی با پروفیل آلومینیوم دارد؟

مهره چاکنت یا KM Lock Nut را نباید با مهره اتصال پروفیل اشتباه گرفت.

این قطعه بیشتر برای تثبیت بلبرینگ، بوش یا قطعات مکانیکی روی شفت استفاده می‌شود. ارتباط آن با پروفیل آلومینیوم زمانی ایجاد می‌شود که فریم یک دستگاه از پروفیل ساخته شده باشد و داخل دستگاه شفت، رولر یا بلبرینگ وجود داشته باشد.

برای مثال، در یک نوار نقاله با فریم آلومینیومی، پروفیل وظیفه تشکیل اسکلت دستگاه را بر عهده دارد، اما چاکنت ممکن است روی شفت رولر قرار گیرد تا موقعیت محوری بلبرینگ را تثبیت کند.

این تفاوت اهمیت زیادی دارد:

• مهره T: اتصال قطعه به شیار پروفیل
• مهره شش‌گوش: اتصال عمومی پیچ و مهره
• مهره چاکنت: تثبیت قطعات مکانیکی روی شفت

در بسیاری از سیستم‌های انتخاب مهره چاکنت KM، همراه واشر قفل‌کننده نیز انتخاب می‌شود تا از چرخش ناخواسته مهره جلوگیری شود.

بنابراین هنگام انتخاب چاکنت باید قطر و گام رزوه، ابعاد شفت، نوع بلبرینگ و روش قفل‌کردن بررسی شوند.

پیچ و مهره یا جوش؛ کدام بهتر است؟

در سازه‌های پروفیل آلومینیومی، اتصال مکانیکی مزیت مهمی دارد: امکان بازکردن و تغییر سازه.

اگر قرار است فریم در آینده توسعه پیدا کند، تجهیزات روی آن جابه‌جا شوند یا تعمیرات آسان باشد، پیچ و مهره و سیستم T-Slot انتخاب جذابی هستند.

جوش می‌تواند اتصال دائمی‌تر ایجاد کند، اما حرارت جوش ممکن است خواص ناحیه اطراف اتصال و دقت ابعادی را تحت تأثیر قرار دهد.

در نتیجه انتخاب روش اتصال باید براساس شرایط واقعی پروژه انجام شود، نه عادت کارگاه.

اشتباهات رایج هنگام خرید پروفیل آلومینیوم

یکی از رایج‌ترین اشتباه‌ها خرید فقط براساس قیمت هر کیلو است. قیمت پایین‌تر زمانی ارزش دارد که مشخصات فنی نیز یکسان باشند.

اشتباهات دیگر عبارت‌اند از:

• توجه نکردن به ضخامت واقعی
• انتخاب آلیاژ بدون بررسی کاربرد
• نادیده گرفتن تمپر
• خرید بدون کنترل نمونه
• مشخص نکردن نوع اتصال قبل از سفارش
• نادیده گرفتن تاب و پیچش پروفیل
• مقایسه قیمت محصولات با مشخصات متفاوت

به‌عنوان مثال، اگر قرار باشد روی پروفیل پیچ سرمته نصب شود، ضخامت دیواره از ابتدا اهمیت پیدا می‌کند. اگر قرار است فریم با رول بولت به بتن متصل شود، صفحه پایه باید در طراحی دیده شود.

به همین دلیل روش اتصال باید بخشی از فرآیند انتخاب پروفیل باشد، نه تصمیمی که بعد از خرید گرفته می‌شود.

یک توصیه معتبر برای انتخاب پروفیل

Aluminum Extruders Council یا AEC یکی از منابع تخصصی معتبر در زمینه اکستروژن آلومینیوم است. این مجموعه در بخش Design Resources توصیه قابل‌توجهی دارد:

“There is no substitute for sitting down with an extrusion professional and reviewing your specific needs.”

مفهوم این جمله ساده است: در پروژه‌های اختصاصی، بهترین نتیجه زمانی حاصل می‌شود که نیاز واقعی پروژه قبل از نهایی‌شدن طراحی با متخصص اکستروژن بررسی شود.

منبع این نقل‌قول: Aluminum Extruders Council (AEC)

این توصیه مخصوصاً هنگام طراحی پروفیل اختصاصی اهمیت زیادی دارد؛ چون تغییر کوچک در ضخامت، گوشه‌ها یا ریب‌های داخلی می‌تواند تولید را ساده‌تر و هزینه را کمتر کند.

چک‌لیست نهایی خرید پروفیل آلومینیوم

قبل از استعلام قیمت، بهتر است این اطلاعات آماده باشند:

• نوع و شکل مقطع
• ابعاد
• ضخامت
• آلیاژ
• تمپر
• طول شاخه
• مقدار سفارش
• کیفیت سطح
• نوع آنادایز یا رنگ
• تلرانس حساس
• خدمات سوراخ‌کاری یا ماشین‌کاری
• نوع اتصال نهایی

هنگام تحویل نیز چند شاخه را به‌صورت تصادفی بررسی کنید. ابعاد، ضخامت، طول، کیفیت سطح و راستایی را کنترل کنید و اگر پروژه حساس است، گواهی متریال نیز دریافت شود.

جمع‌بندی

در راهنمای خرید پروفیل آلومینیوم مهم‌ترین نکته این است که یک پروفیل را نباید فقط با نام یا اندازه آن انتخاب کرد. آلیاژ، تمپر، ضخامت، هندسه مقطع، تلرانس، پوشش و نوع اتصال همه روی عملکرد نهایی اثر دارند.

برای کاربردهای معماری، کیفیت سطح و مقاومت خوردگی معمولاً اهمیت بیشتری دارد. در ماشین‌سازی، سختی، اتصال ماژولار و قابلیت ماشین‌کاری در اولویت قرار می‌گیرند. در پروژه‌های سازه‌ای نیز بارگذاری و رفتار مکانیکی باید تعیین‌کننده باشند.

موضوع اتصال را هم از ابتدا در نظر بگیرید. رول بولت برای مهار فریم به بتن استفاده می‌شود، پیچ سرمته در بعضی اتصالات سریع فلز به فلز کاربرد دارد و مهره چاکنت بیشتر در مجموعه‌های شفت و بلبرینگ تجهیزات صنعتی دیده می‌شود.

در نهایت، قبل از درخواست قیمت، مشخصات پروژه را دقیق بنویسید. وقتی آلیاژ، ضخامت، طول، پوشش و روش اتصال مشخص باشد، هم مقایسه قیمت واقعی‌تر می‌شود و هم احتمال خرید اشتباه کاهش پیدا می‌کند. در خرید صنعتی، چند دقیقه بررسی فنی قبل از سفارش معمولاً خیلی ارزان‌تر از چند روز اصلاح و دوباره‌کاری بعد از تحویل است.
