چکیده : فولاد نمی‌سوزد، اما در آتش‌سوزی با بالا رفتن دما توان باربری و سختی خود را از دست می‌دهد و همین برای ستون‌ها و خرپاهای یک سوله صنعتی خطرساز است. این مطلب توضیح می‌دهد حفاظت غیرفعال چگونه با کند کردن انتقال حرارت به فولاد برای سازه زمان فراهم می‌کند، پوشش‌های متورم‌شونده و پوشش‌های سیمانی و معدنی چه تفاوتی در سازوکار و محدوده کاربرد دارند و چرا ضخامت طراحی به زمان مقاومت لازم، ضریب مقطع، سناریوی آتش و داده‌های هر محصول وابسته است. نقش آماده‌سازی سطح، تفاوت سوله نوساز و در حال بهره‌برداری، کنترل کیفیت اجرا و پرسش‌هایی که پیش از مقایسه پیشنهادها باید مطرح شوند نیز مرور شده است.
«فولاد که نمی‌سوزد.» این جمله را در جلسه‌های فنی زیاد می‌شنویم و از نظر شیمیایی هم حرف نادرستی نیست. اما در یک آتش‌سوزی، آنچه سوله یا سالن تولید را تهدید می‌کند سوختن فولاد نیست؛ گرم شدن آن است. ستون‌ها، تیرها و خرپاهایی که در شرایط عادی بار سقف، جرثقیل سقفی و تأسیسات را بی‌دردسر تحمل می‌کنند، با بالا رفتن دما به‌تدریج توان باربری و سختی خود را از دست می‌دهند. نتیجه می‌تواند تغییرشکل‌های بزرگ، آسیب اتصالات یا فروریختن بخشی از سازه باشد؛ آن هم در زمانی که افراد هنوز در حال تخلیه‌اند یا نیروهای امدادی وارد ساختمان شده‌اند.
به همین دلیل، در بسیاری از پروژه‌های صنعتی حفاظت اسکلت فلزی در برابر حرارت بخشی از طراحی ایمنی است، نه قلمی که در انتهای کار به آن فکر شود. پرسش اصلی این یادداشت ساده است: کارفرما، مدیر کارخانه یا مهندس پروژه هنگام انتخاب سیستم محافظ برای سازه فولادی چه چیزهایی را باید بسنجد؟
وقتی فولاد گرم می‌شود چه اتفاقی می‌افتد؟
فولاد رسانای خوبی برای حرارت است. وقتی آتش در یک سالن صنعتی گسترش پیدا می‌کند، اعضای فلزی بدون محافظ به‌سرعت گرم می‌شوند و با افزایش دما، مقاومت و سختی آن‌ها کاهش می‌یابد. عضوی که برای بار مشخصی طراحی شده، در دمای بالا دیگر همان ظرفیت را ندارد.
در کنار افت مقاومت، انبساط حرارتی هم وارد ماجرا می‌شود. تیرهای بلند سوله هنگام گرم شدن طولشان افزایش می‌یابد و به ستون‌ها و اتصالات نیرو وارد می‌کنند؛ نیرویی که در شرایط عادی وجود ندارد. در سازهای که دهانه‌های بزرگ، خرپاهای سبک و اعضای لاغر دارد، این رفتار می‌تواند زودتر از انتظار به ناپایداری برسد.
نکته مهم این است که سرعت گرم شدن همه اعضا یکسان نیست. یک ستون با مقطع سنگین و یک عضو خرپای جدارنازک، در آتشی یکسان، با سرعت متفاوتی به دمایی می‌رسند که پایداری‌شان را به خطر می‌اندازد. همین تفاوت بعدتر در طراحی سیستم حفاظتی نقش تعیین‌کننده پیدا می‌کند.
حفاظت غیرفعال؛ فرصتی که به سازه داده می‌شود
ایمنی ساختمان در برابر آتش معمولاً از دو مسیر دنبال می‌شود. سیستم‌های فعال مثل اسپرینکلر، اعلام حریق و تخلیه دود باید در لحظه حادثه وارد عمل شوند. در مقابل، حفاظت غیرفعال بخشی از خود ساختمان است و بدون نیاز به فرمان کار می‌کند: دیوارهای جداکننده، درهای مقاوم در برابر آتش، درزبندی‌های ضد حریق و پوشش‌هایی که روی اعضای سازه اعمال می‌شوند.
هدف پوشش‌های محافظ روی فولاد این نیست که سازه را «نسوز» کنند. کار آن‌ها کند کردن انتقال حرارت به فولاد است تا دمای اعضا برای مدت مشخصی پایین‌تر از حدی بماند که پایداری را به خطر می‌اندازد. این مدت، که در مدارک فنی با عنوان زمان یا درجه مقاومت در برابر آتش می‌آید، بر اساس کاربری ساختمان، الزامات مقرراتی و تصمیم طراح تعیین می‌شود؛ نه بر اساس سلیقه یا رقم پیشنهادی پیمانکار.
دو خانواده اصلی پوشش‌ها
در پروژه‌های صنعتی معمولاً با دو گروه کلی از پوشش‌های مقاوم در برابر آتش روبه‌رو هستیم که سازوکار، ظاهر و محدوده کاربرد متفاوتی دارند.
پوشش‌های متورم‌شونده
این پوشش‌ها در شرایط عادی لایه‌ای نسبتاً نازک و شبیه رنگ روی فولاد تشکیل می‌دهند. با رسیدن حرارت، واکنشی در پوشش آغاز می‌شود که لایه را منبسط می‌کند و آن را به یک لایه کربنی متخلخل و عایق تبدیل می‌کند؛ لایه‌ای که بین شعله و فولاد فاصله می‌اندازد. ظاهر تمیزتر و امکان نمایان ماندن فرم سازه، این گروه را برای فضاهایی مطرح می‌کند که اسکلت در دید است.
با این حال، «متورم‌شونده» نام یک محصول واحد نیست. فرمولاسیون‌های مختلف این گروه در برابر رطوبت، مواد شیمیایی، ضربه و شرایط فضای باز رفتار یکسانی ندارند. سیستمی که برای یک سالن خشک و سرپوشیده ارزیابی شده، لزوماً برای محیط مرطوب، سازه روباز یا سایتی با بخارات خورنده پاسخ نمی‌دهد. سازگاری با پرایمر زیرین و نیاز یا عدم نیاز به رنگ رویه هم بخشی از همین مشخصات است.
پوشش‌های سیمانی و معدنی

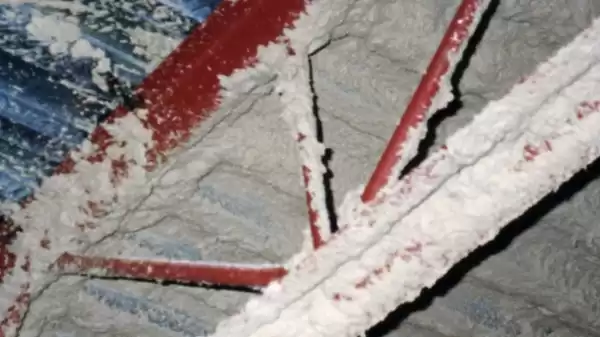

گروه دوم ملات‌ها و مخلوط‌های پاششی بر پایه سیمان، گچ یا الیاف معدنی‌اند که با ضخامت بیشتری روی سازه اجرا می‌شوند و با جرم خود و رسانایی حرارتی پایین، رسیدن حرارت به فولاد را به تأخیر می‌اندازند. سطح این پوشش‌ها زبرتر است و معمولاً جایی مطرح می‌شوند که سازه پشت سقف کاذب، در موتورخانه و فضاهای فنی یا در بخش‌هایی قرار دارد که ظاهر اولویت اول نیست. برخی فرمولاسیون‌های متراکم‌تر هم برای شرایط سخت‌تر صنعتی توسعه یافته‌اند.
این گروه هم محدودیت‌های خودش را دارد. وزن اضافه روی سازه، حساسیت به ضربه و آسیب مکانیکی، رفتار در برابر رطوبت و نیاز به ترمیم پس از کار سایر پیمانکاران، مواردی است که باید از ابتدا دیده شود.
هیچ‌کدام از این دو خانواده به‌طور مطلق بر دیگری برتری ندارد. پرسش درست این نیست که «کدام نوع پوشش؟»، بلکه این است که کدام سیستم، با کدام مدارک ارزیابی، برای این سازه، این محیط بهره‌برداری و این سناریوی آتش تعریف شده است.
چرا ضخامت را نمی‌شود از روی پروژه قبلی گفت؟
یکی از خطاهای رایج در استعلام‌ها این است که ضخامت پوشش مثل یک عدد ثابت پرسیده یا پیشنهاد شود. ضخامت طراحی حاصل کنار هم گذاشتن چند متغیر است که برای هر پروژه دوباره باید بررسی شوند:
• زمان مقاومت در برابر آتش که برای هر عضو یا هر بخش از ساختمان الزام شده است؛
• نوع، ابعاد و ضریب مقطع عضو فولادی؛ یعنی نسبت محیطی از عضو که در معرض حرارت قرار می‌گیرد به سطح مقطع آن. اعضای لاغر و جدارنازک سریع‌تر گرم می‌شوند و محافظت بیشتری می‌خواهند؛
• نحوه قرارگیری عضو و اینکه از چند وجه در معرض آتش است؛
• دمایی که طراح با توجه به بار وارد بر هر عضو مبنای محاسبه قرار داده است؛
• سناریوی آتش محتمل در آن کاربری؛ آتش ناشی از سوخت‌های هیدروکربنی در صنایع نفت، گاز و پتروشیمی بسیار سریع‌تر و شدیدتر از آتش مواد سلولزی در یک انبار معمولی گسترش پیدا می‌کند؛
• و داده‌های ارزیابی‌شده خود محصول؛ چون هر سیستم جداول و محدوده کاربرد مختص خودش را دارد و ضخامت یک محصول را نمی‌توان به محصول دیگر تعمیم داد.
بنابراین اگر پیشنهادی بدون بررسی نقشه‌ها، فهرست مقاطع و الزامات طراحی، یک ضخامت یکسان برای کل سوله اعلام می‌کند، باید با تردید به آن نگاه کرد. ضخامت کمتر از مقدار لازم، حفاظت طراحی‌شده را از بین می‌برد و ضخامت بی‌دلیل بیشتر هم هزینه و وزن اضافه بر پروژه تحمیل می‌کند.
سطح زیرین؛ جایی که بسیاری از خرابی‌ها شروع می‌شود
هر پوشش محافظ تنها تا جایی قابل اتکاست که به سطح زیرین خود چسبیده باشد. زنگ‌زدگی، پوسته نورد، روغن، گردوغبار کارگاه و رنگ‌های قدیمی ناشناخته، همه می‌توانند پیوند پوشش با فولاد را ضعیف کنند. لایه‌ای که روی سطح نامناسب اجرا شده، ممکن است با گذشت زمان، ارتعاش تجهیزات یا تغییرات دما ترک بخورد یا جدا شود.
آماده‌سازی سطح و انتخاب پرایمر سازگار باید در مشخصات فنی سیستم تعریف شده باشد، نه اینکه در محل و بر اساس امکانات موجود درباره‌اش تصمیم گرفته شود. در محیط‌های خورنده، حفاظت در برابر خوردگی و حفاظت در برابر آتش دو لایه از یک سیستم‌اند و باید با هم طراحی شوند.
سوله نوساز یا سوله در حال بهره‌برداری؟
در ساخت‌وساز جدید این فرصت وجود دارد که حفاظت حرارتی از ابتدا در برنامه پروژه دیده شود: آماده‌سازی سطح پیش از نصب، انتخاب پرایمر سازگار و اجرای پوشش پیش از ورود تأسیسات و سقف کاذب. در سوله‌ای که سال‌ها در حال کار بوده، شرایط فرق می‌کند. دسترسی به اعضا ممکن است با ماشین‌آلات، قفسه‌ها یا خطوط تولید محدود باشد، توقف تولید هزینه دارد و وضعیت رنگ‌های موجود باید پیش از هر تصمیمی بررسی شود. این تفاوت‌ها هم در انتخاب سیستم اثر دارند و هم در روش اجرا.
از طراحی تا اجرا
مدارک فنی درست به‌تنهایی کافی نیست، اگر اجرا کنترل نشود. شرایط محیطی هنگام کار مثل دما، رطوبت و احتمال تشکیل شبنم روی فولاد، فاصله زمانی بین لایه‌ها، روش اعمال و مهارت اپراتور، همگی روی کیفیت لایه نهایی اثر می‌گذارند. در پروژه‌هایی که هم‌زمان پیمانکاران تأسیسات، برق و سقف کاذب مشغول کارند، آسیب دیدن پوشش اجراشده هم اتفاق کم‌سابقه‌ای نیست.
به همین دلیل، در اجرای پوشش ضد حریق برای سازه‌های صنعتی، برنامه‌ریزی توالی کار با سایر پیمانکاران، تعریف محدوده‌های تحویل و مشخص بودن مسئولیت ترمیم آسیب‌ها، به اندازه انتخاب خود محصول اهمیت دارد. پوششی که درست انتخاب شده اما بعد از نصب کانال‌ها و سینی‌های کابل نیمه‌کاره رها شده، در عمل همان حفاظتی را که روی کاغذ آمده فراهم نمی‌کند.
کنترل کیفیت در این کار یعنی اندازه‌گیری و ثبت، نه فقط بازدید چشمی. برای پوشش‌های لایه‌نازک، اندازه‌گیری ضخامت لایه خشک در نقاط مختلف هر عضو و مقایسه آن با جدول طراحی روال معمول است. در پوشش‌های پاششی ضخیم، علاوه بر ضخامت، یکنواختی لایه، چسبندگی و نبود ترک و جداشدگی هم بررسی می‌شود. اجرای یک سطح نمونه در ابتدای کار و تأیید آن توسط دستگاه نظارت، معیار مشترکی برای ادامه کار می‌سازد. مستندات اجرا هم بخشی از تحویل پروژه است و در بازرسی‌های بعدی به کار می‌آید.
پس از بهره‌برداری هم کار تمام نمی‌شود. هر بار که برای عبور کابل، نصب تجهیزات یا تعمیر سقف بخشی از پوشش برداشته شود یا آسیب ببیند، آن قسمت دیگر حفاظت طراحی‌شده را ندارد و باید با همان سیستم ترمیم شود.
ظاهر صاف و رقم پایین، معیار انتخاب نیستند
در مقایسه پیشنهادها، دو عامل بیش از اندازه به چشم می‌آیند: ظاهر نهایی و رقم کل. سطح صاف و یکدست لزوماً به معنای ضخامت کافی نیست و رقم پایین‌تر ممکن است حاصل ضخامت کمتر، حذف پرایمر یا رنگ رویه یا نادیده گرفتن آماده‌سازی سطح باشد. پیشنهادهایی که بر پایه مشخصات یکسان تهیه نشده‌اند، اساساً با هم قابل مقایسه نیستند. چند پرسش ساده می‌تواند این تفاوت‌ها را آشکار کند:
• سیستم پیشنهادی برای کدام زمان مقاومت و کدام سناریوی آتش ارزیابی شده است؟
• ضخامت هر گروه از مقاطع بر چه مبنایی محاسبه شده است؟
• پرایمر و رنگ رویه جزو سیستم دیده شده‌اند یا جداگانه؟
• شرایط محیطی محل بهره‌برداری در انتخاب سیستم لحاظ شده است؟
• کنترل ضخامت و مستندسازی اجرا چگونه و توسط چه کسی انجام می‌شود؟
انتخاب سیستم حفاظت حرارتی برای اسکلت فلزی یک سوله تصمیمی فنی است که به مشخصات واقعی همان پروژه وابسته است: نوع سازه، مقاطع، کاربری، محیط بهره‌برداری و الزامات طراحی. اگر چنین کاری در برنامه شماست، پیش از گرفتن استعلام، نقشه‌ها و فهرست مقاطع، کاربری فضا، شرایط محیطی و الزامات اعلام‌شده از سوی مشاور را جمع‌آوری کنید و برای بررسی شرایط پروژه در اختیار کارشناس قرار دهید. پیشنهادی که بر پایه این اطلاعات تهیه شود، هم قابل مقایسه است و هم قابل دفاع.
