ساعت ۳:۱۸ دقیقه بعدازظهر یک سه‌شنبه جهنمی در یکی از بزرگ‌ترین کارخانه‌های بسته‌بندی حومه شهر. بوی تند روغن هیدرولیک و صدای ریتمیک بازوهای رباتیک فضا را پر کرده بود. «رضا»، تکنسین باسابقه خط تزریق، متوجه گیر کردن قالب فولادی ۳ تنی شد. طبق عادت همیشگی، دستش را به سمت محفظه پرس برد تا ضایعات را بیرون بکشد. دستگاه غول‌پیکر در حالت آماده‌باش بود و سنسور فرمان حرکت را صادر کرده بود؛ اگر جک هیدرولیک با قدرت ۲۰۰ تن پایین می‌آمد، حتی فرصت پلک زدن هم باقی نمی‌ماند.
اما درست در کسری از ثانیه—در فاصله‌ای کمتر از حرکت ۲ میلی‌متری یک اهرم فلزی مینیاتوری—صدای کلیک ریزی آمد: «تیک!»
دستگاه فوراً درجا قفل شد. رضا با چهره‌ای رنگ‌پریده و پیشانی غرق عرق، دستش را عقب کشید. هیچ‌کس متوجه نشد در آن لحظه دقیقاً چه اتفاقی افتاد؛ اما مهندسان تاسیسات خوب می‌دانستند که اگر آن قطعه کوچک پلاستیکی-باکالیتی که در گوشه شاسی پنهان شده بود، حتی یک‌صدم ثانیه دیرتر عمل می‌کرد، حادثه‌ای مرگبار در صفحه اول حوادث روزنامه‌ها ثبت می‌شد. این قطعه اعجاب‌انگیز و خستگی‌ناپذیر چیزی نیست جز میکروسوئیچ.

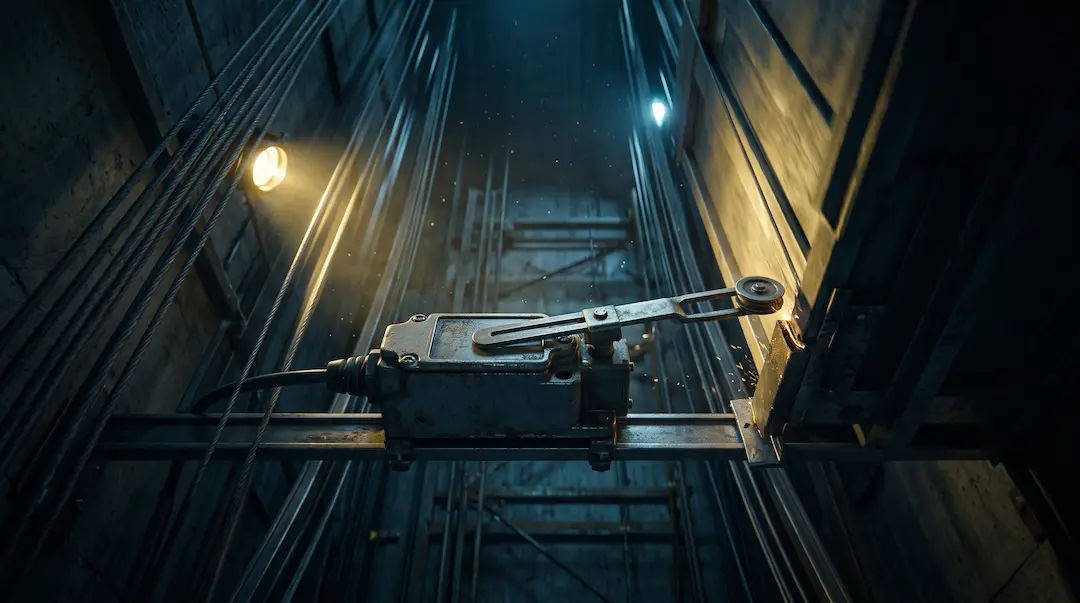

کابوس سقوط در چاهک؛ وقتی یک کلیک ضامن جان شما در آسانسور است
بیایید از محیط پر سر و صدای کارخانه به فضای روزمره زندگی‌مان بیاییم: داخل کابین آسانسور یک برج ۲۰ طبقه. آیا تا به حال به این فکر کرده‌اید که چه چیزی مانع از آن می‌شود که کابین چند تنی آسانسور، سقف طبقه آخر را در هم نکوبد یا با شتاب سرسام‌آور به کف چاهک برخورد نکند؟
سیستم‌های کامپیوتری مدرن و تابلوفرمان‌های دیجیتال گرچه بسیار هوشمندند، اما در شرایط اضطراری، خطای نرم‌افزاری و قطعی برق می‌توانند کارایی خود را از دست بدهند. اینجاست که مهندسی مکانیکِ ناب وارد میدان می‌شود. در بالا و پایین چاهک، در لبه درهای اتوماتیک و روی مکانیزم پاراشوت (ترمز اضطراری)، چشم‌های بیداری وجود دارند به نام لیمیت سوئیچ صنعتی (کلید محدودکننده).
این قطعات که اصطلاحاً به آنها سوئیچ‌های حد نیز گفته می‌شود، بدون نیاز به پردازشگرهای پیچیده، با کوچک‌ترین برخورد فیزیکی مدار الکتریکی را قطع کرده و فرمان توقف قطعی (Fail-Safe) را ارسال می‌کنند. ارزش ریالی این قطعه شاید به اندازه قیمت یک وعده غذای معمولی باشد، اما مسوولیت خطیری که به دوش می‌کشد، فراتر از میلیاردها تومان خسارت مالی و جان ده‌ها انسان است.
کالبدشکافی معجزه: میکروسوئیچ واقعاً چطور کار می‌کند؟
میکروسوئیچ که در ادبیات مهندسی جهان با نام Miniature Snap-Action Switch شناخته می‌شود، اولین بار در اوایل قرن بیستم ابداع شد. رمز موفقیت و تفاوت بنیادین آن با کلیدهای برق معمولی در عبارت «Snap-Action» (عملکرد ضربه‌ای و آنی) نهفته است.
در کلیدهای سنتی، اگر شما دست خود را به آرامی روی کلید فشار دهید، کنتاکت‌های داخلی نیز به آرامی به یکدیگر نزدیک می‌شوند؛ این کندی حرکت باعث ایجاد جرقه الکتریکی (Arc)، فرسودگی پلاتین‌ها و سوختن کنتاکت‌ها می‌شود. اما در میکروسوئیچ، یک فنر تخت از جنس آلیاژ بریلیوم-مس با هندسه‌ای منحصر‌به‌فرد تعبیه شده است. نیروی اعمال‌شده به محرک (Actuator) ابتدا فنر را شارژ می‌کند و به محض رسیدن نیرو به یک آستانه بحرانی، کنتاکت‌ها با سرعتی باورنکردنی (معمولاً در کسری از میلی‌ثانیه) موقعیت خود را تغییر می‌دهند—بدون توجه به اینکه نیروی خارجی چقدر کند اعمال شده باشد!
همین مکانیزم هوشمندانه باعث می‌شود کنتاکت‌ها سریع باز و بسته شده، طول عمر کلید به ده‌ها میلیون بار سوئیچینگ برسد و هیچ جرقه‌ای باعث خرابی اتصال نشود.
دنیای پر تنوع کلیدهای سرنوشت‌ساز: از مدل‌های مینیاتوری تا غول‌های ضدانفجار
در صنعت، ما با نیازهای متفاوتی روبه‌رو هستیم. نمی‌توان سوئیچی را که در مایکروویو خانگی به کار می‌رود، در بازوی بیل‌مکانیکی یا جرثقیل‌های غول‌پیکر نصب کرد. از این رو، شرکت‌های پیشگام اقدام به تولید انواع میکروسوئیچ و لیمیت سوئیچ با عملگرها و بدنه‌های گوناگون کرده‌اند:
- مدل‌های فشاری پیستونی (Pin Plunger): ایده‌آل برای کاربردهایی که کورس حرکتی بسیار کوتاه و دقیق در جهت عمودی نیاز دارند.

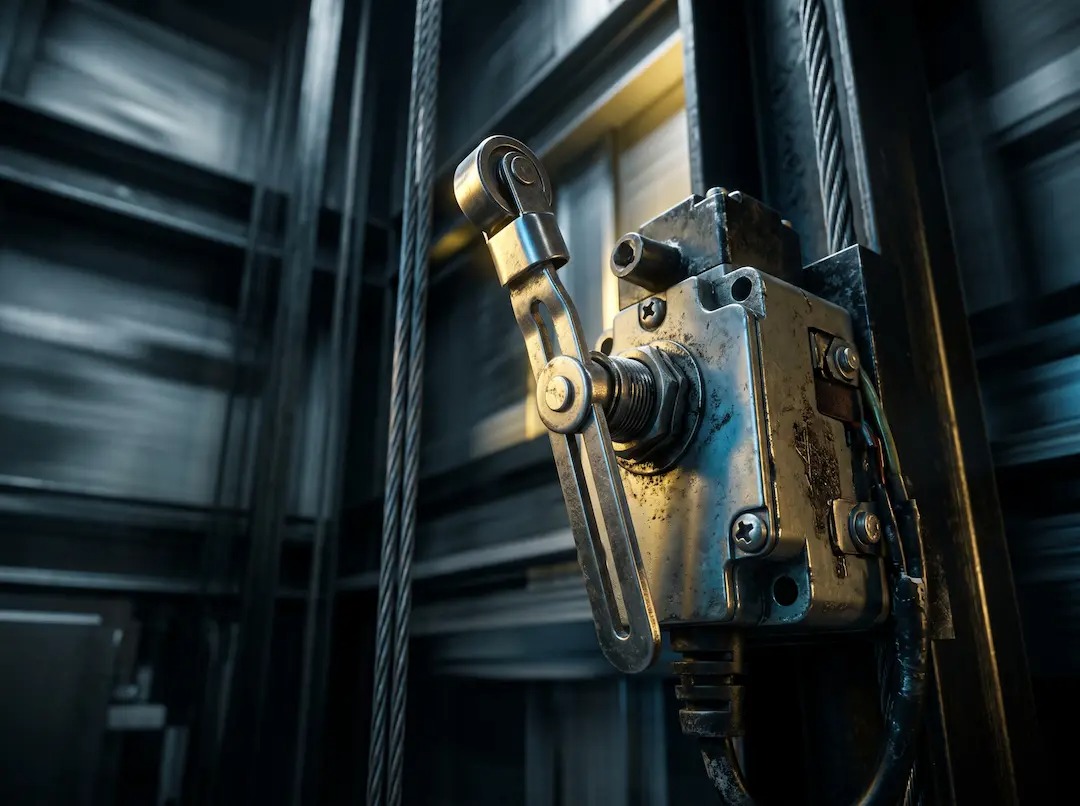

- مدل‌های اهرمی قرقره‌دار (Roller Lever): پرکاربردترین مدل در نوار نقاله‌ها، درهای اتوماتیک و بالابرها، که به جسم عبوری اجازه می‌دهند بدون آسیب زدن به سوئیچ از روی آن بلغزد.
- مدل‌های میله‌ای فنری (Wobble Stick): برای حس کردن اجسام بزرگ یا نامنظم در هر جهتی؛ مانند شمارش قطعات نامنظم در خطوط بازیافت یا تولید مواد غذایی.
- سوئیچ‌های بدنه دایکست (Heavy-Duty Die-Cast): ساخته شده از آلیاژ آلومینیوم یا چدن فشرده با استاندارد حفاظت صنعتی IP67، مقاوم در برابر پاشش روغن، اسید، گردوغبار و ارتعاشات سنگین.
جدول مقایسه‌ای: میکروسوئیچ استاندارد در برابر لیمیت سوئیچ صنعتی و سنسورهای مجاورتی (Proximity)
برای اینکه در انتخاب تجهیزات اتوماسیون دچار سردرگمی نشوید، در جدول زیر ویژگی‌های فنی این قطعات حیاتی را مقایسه کرده‌ایم:
| پارامتر / قطعه | میکروسوئیچ معمولی (Micro Switch) | لیمیت سوئیچ سنگین (Heavy-Duty Limit Switch) | سنسور القایی مجاورتی (Proximity Sensor) |
| روش تشخیص | تماس فیزیکی مستقیم | تماس فیزیکی مستقیم مکانیکی | بدون تماس (میدان الکترومغناطیسی) |
| جنس بدنه | پلاستیک نسوز / باکالیت سبک | فلز آلومینیوم دایکست / زاماک | برنج آبکاری شده یا استیل ضدزنگ |
| درجه حفاظت (IP) | عموماً IP40 تا IP50 (نیازمند پوشش) | IP65 تا IP67 (ضدآب، ضد روغن و غبار) | IP67 تا IP68 (بسیار بالا در شرایط مرطوب) |
| تحمل جریان (آمپراژ) | بالا (معمولاً ۵ تا ۱۶ آمپر) | بسیار بالا (تا ۱۰ آمپر در ۲۵۰V AC) | بسیار کم (معمولاً زیر ۳۰۰ میلی‌آمپر؛ نیازمند رله) |
| مقاومت در برابر نویز برق | ۱۰۰٪ مصون در برابر نویز مغناطیسی اینورتر | ۱۰۰٪ مصون در برابر تداخل الکترومغناطیسی | حساس به نویز و تداخل‌های شدید خطوط قدرت |
| محل کاربرد اصلی | داخل پنل‌ها، قفل درب آسانسور، لوازم خانگی | جرثقیل‌های سقفی، صنایع فولاد، خطوط سنگین | شمارش پرسرعت قطعات، موقعیت‌یابی دقیق دیجیتال |
| قیمت تمام‌شده | بسیار اقتصادی | مناسب و توجیه‌پذیر با دوام فوق‌العاده | نسبتاً بالاتر و نیازمند کنترلر اختصاصی |
همان‌طور که از جدول پیداست، مزیت بی‌بدیل لیمیت‌سوئیچ‌ها نسبت به سنسورهای الکترونیکی، «عدم تاثیرپذیری از نویزهای برق صنعتی» و توانایی «سوئیچ مستقیم بار الکتریکی بدون رله واسط» است.
بازی با آتش در بازار لاله زار؛ مراقب فیک‌های بازار باشید!
متاسفانه در سال‌های اخیر با گران شدن تجهیزات برق صنعتی، بازار پر شده است از لیمیت سوئیچ‌های تقلبی چینی که تنها پوسته خارجی یک برند معروف (مانند امرن، تله‌مکانیک یا زیمنس) را یدک می‌کشند. پلاتین این قطعات نامرغوب به جای آلیاژ مس-نقره، از آهن آبکاری شده است!
نتیجه چیست؟ پس از چند هزار بار عملکرد، پلاتین‌ها بر اثر جرقه به یکدیگر خال می‌زنند و در وضعیت وصل قفل می‌شوند. وقتی در یک بالابر باربری پلاتین لیمیت سوئیچ استپ نهایی جوش بخورد، موتور متوقف نمی‌شود، سیم بکسل پاره شده و فاجعه انسانی رخ می‌دهد. به همین دلیل مهندسان کارکشته در صنایع حیاتی، هرگز کیفیت و اصالت این قطعات را فدای چند درصد قیمت پایین‌تر نمی‌کنند و برای خرید لیمیت سوئیچ اصل مستقیماً به تأمین‌کنندگان تخصصی و باسابقه مثل مجموعه مرکز میکرو مراجعه می‌کنند.
۴ سوال حیاتی کاربران و مهندسان صنایع (FAQ)
۱. تفاوت اصلی میکروسوئیچ با لیمیت سوئیچ چیست؟
از لحاظ مدار داخلی عملکرد یکسانی دارند؛ اما میکروسوئیچ‌ها قطعات کوچکی هستند که اغلب داخل محفظه دستگاه‌ها تعبیه می‌شوند و محافظت محیطی کمی دارند. در مقابل، لیمیت سوئیچ صنعتی متشکل از یک یا چند میکروسوئیچ در یک قاب فلزی یا پلیمری سنگین، آب‌بندی شده (IP67) همراه با اهرم‌ها و فنرهای ضربه‌گیر صنعتی است تا در سخت‌ترین شرایط محیطی کار کند.
۲. کنتاکت‌های NO و NC در لیمیت سوئیچ به چه معنا هستند و چرا برای ایمنی مهمند؟
کلمه NO مخفف Normally Open (در حالت عادی باز) و NC مخفف Normally Closed (در حالت عادی بسته) است. در مدارهای ایمنی و حفاظت جان (مانند استپ اضطراری و حد آسانسور)، همیشه از کنتاکت NC استفاده می‌شود؛ زیرا اگر حتی سیم ورودی سوئیچ پاره شود، سیستم آن را به عنوان حالت خطر تلقی کرده و برق مدار را قطع می‌کند (مکانیزم Fail-Safe).
۳. پلاتین میکروسوئیچ بعد از چه مدتی خراب می‌شود و چه علائمی دارد؟
عمر مکانیکی یک سوئیچ استاندارد معمولاً بین ۵ تا ۱۰ میلیون سیکل و عمر الکتریکی آن در بار نامی حدود ۱۰۰ هزار تا ۵۰۰ هزار سیکل است. علائم نزدیک شدن به پایان عمر قطعه شامل: تغییر صدای کلیک (نرم شدن یا گیر کردن فنر)، افزایش مقاومت کنتاکت (افت ولتاژ مشکوک در مدار) و داغ شدن غیرعادی ترمینال‌های ورودی است.
۴. برای محیط‌های آلوده به روغن و مایعات خنک‌کننده (Coolant)، چه سوئیچی مناسب است؟
در محیط‌های کارگاهی با مایعات برشی و تراشکاری، باید حتماً از سوئیچ‌هایی با استاندارد عایق‌بندی حداقل IP67 و واشرهای درزگیر از جنس نیتریل یا وایتون (Viton) استفاده شود. همچنین توصیه می‌شود بدنه از جنس آلیاژ زاماک یا آلومینیوم ضدزنگ باشد تا نفوذ روغن باعث نرم شدن قاب قطعه نشود.
سخن پایانی: ارزان‌ترین سرمایه‌گذاری برای ایمنی بی‌قیمت!
ر دنیای مدرن صنعت، امنیت و پایداری خطوط تولید و بالابرها شوخی‌بردار نیست. نادیده گرفتن قطعه‌ای که تنها چند میلی‌متر ابعاد و چند صد هزار تومان قیمت دارد، می‌تواند کل خطوط مونتاژ میلیاردی را به تعطیلی بکشاند یا فاجعه‌ای انسانی به بار آورد. اگر مدیر خط تولید، سازنده ماشین‌آلات صنعتی یا فعال حوزه آسانسور و تاسیسات هستید، سلامت تجهیزات کنترلی و سوئیچ‌های حفاظتی مدارتان را در اولویت اول بگذارید.
در این میان، دسترسی به تأمین‌کننده‌ای که اصالت کالا و دوام مکانیکی قطعات را تضمین کند حیاتی است. مجموعه تخصصی مرکز میکرو به‌عنوان یکی از مراجع معتبر در زمینه واردات و توزیع تجهیزات اتوماسیون صنعتی و برق، مجموعه‌ای کامل از انواع میکروسوئیچ‌ها، لیمیت‌سوئیچ‌های بدنه فلزی و مدل‌های صنعتی سنگین از برترین برندهای بین‌المللی را گردآوری کرده است. مزیت مهم خرید از مرکز میکرو، دسترسی به مشخصات فنی دقیق، مشاوره تخصصی پیش از خرید و اطمینان از اصالت پلاتین و کنتاکت‌هاست؛ مزیتی که به مهندسان و تولیدکنندگان اجازه می‌دهد با خیالی آسوده، ایمنی پایدار سیستم‌های خود را تضمین کنند. اگر به دنبال ارتقای سطح ایمنی دستگاه‌ها یا جایگزینی قطعات فرسوده خط تولید خود هستید، کارشناسان مرکز میکرو در کنار شما هستند تا بهترین انتخاب فنی را متناسب با نیاز پروژه خود رقم بزنید.
