سبد کابل چیست و انواع سبد کابل یا سینی مش

سینی مش یک جایگزبن مناسب برای انواع نردبان کابل و سینی کابل ورقی برای هدایت و انتقال انواع کابلهای برق، مخابراتی و شبکه محسوب می شود. بدلیل طراحی هوشمندانه محصول که نه تنها ظاهری جذاب داشته بلکه کلکسیونی از کارایی و مشخصات مکانیکی مطلوب را به خود اختصاص داده است. این محصول از اتصال مفتول هلی فولادی به صورت طولی و عرضی بوسیله جوش مقاومتی (Spot Weld) ساخته میشود.

این ساختار در برابر بارهای استاتیکی و دینامیکی رفتاری یکپارچه و کاملا پایدار را از خود نشان میدهد. المان های عرضی سبد کابل، بار وارده را به صورت کاملا یکنواخت به المان های طولی منتقل، سپس از طریق نگهدارنده ها (ساپورت) به سطوح مورد نظر(دیوار، سقف یا کف) انتقال داده میشوند.

خیز(Deflection) این سازه در وسط دهانه و نقاط اتصال (Joint) به لطف ارتفاع مناسب لبه محصول که ممان اینرسی زیادی ایجاد میکند کاملا محدود شده است. این مهم باعث گردیده که محصولی فوق العاده سبک با مقاومت خمشی و پیچشی بسیار بالایی پدیدار گردد. ساختار مشبک سینی مش با فضای باز 90 درصدی چند مزیت با خود همراه دارد. اولا کمک بسزایی به تهویه و تبادل حرارتی بین کابلها میکند.

دوم شکل پذیری و انعطاف فوق العاده ای در زمان نصب به شما داده به طوریکه در عبور از موانع به سرعت و با تغییرات ساده محصول در محل نصب قادر به ادامه مسیر خواهید بود. سوم اینکه ورود، خروج و انشعاب گیری کابلها در هر نقطه از مسیر را بدون نیاز به هیچگونه برشکاری و عملیات وقت گیر میسر کرده است. و در نهایت از نشست گرد و غبار و جمع شدن مایعات در زیر کابلها (خصوصا در صنایع غذایی) و نیز از احتمال جویده شدن سیم و کابل توسط جانوران موزی همانند موش که باعث آسیب رسانی و اختلال در عملکرد کابلها میگردد، جلوگیری میکند.

همچنین در فرایند نصب محصول، به دلیل داشتن لبه های کاملا صاف و ایمن و نیز بخاطر عدم نیاز به ابزارهای برقی مانند دستگاه فرز یا دستگاه جوش، به سلامت و ایمنی نصابان کمک بسزایی میکند.

سبد کابل چیست؟

سبد کابل یا سینی مش یک نوع سازه جهت مدیریت، انضباط و انتقال کابلهای برق، مخابراتی و شبکه و همچنین تاسیسات مکانیکی است و در سایزها و اشکال مختلف ( U,GوC) تولید می شود. این محصول در تاسیسات برقی و مکانیکی ساختمان ها، سوله ها، تاسیسات زیربنایی مانند تونل ها، پلها و نیز صنایع مختلف نظیر صنایع غذایی، دارویی، مخابرات، مراکز داده (دیتا سنتر) صنایع سنگین مانند پالایشگاه و پتروشیمی و ... کاربرد دارد. با انتخاب صحیح جنس و پوشش سبد کابل (سینی مش)، میتوان از آن حتی در محیط هایی با شرایط آب و هوایی خاص مانند محیط های در معرض رطوبت بالا، اسید یا سولفات و محیط هایی با گازهای خورنده با عمر بهره برداری بالا مورد استفاده قرار داد.

به لطف طراحی خاص سایر محصولات مرتبط از قبیل انواع ساپورت و لوازم جانبی، نیازبه استفده از پیچ و مهره جهت اتصال بسکت کابل به نگهدارنده ها و لوازم جانبی کاملا مرتفع گردیده است. که این امر موجب تسریع شگفت انگیزی در زمان نصب و به تبع آن کاهش هزینه ها خواهد داشت.

به همین دلیل انتخاب و استفاده آن در تمامی صنایع، نقش موثری در کاهش هزینه ها برای مهار و هدایت کابل ها دارد. البته ناگفته نماند که سینی مش در انواع مختلفی وجود دارد که برای بهره گیری بهتر و مطلوب تر باید با توجه به نیاز و شرایط هر پروژه در انتخاب نوع مناسب دقت کرد.

انواع سبد کابل

همانطور که عنوان شد سبد کابل در انواع مختلفی تولید می شود و هر کدام از مدل های مختلف بر حسب شرایط دارای ویژگی ها و کارایی مختص به خود هستند. به عبارت دیگر سبد کابل از نظر سبک طراحی، میزان مقاومت در برابر خوردگی و ابعاد در انواع مختلفی تولید می شود و هر کدام از انواع آن نیز کاربردهای مختص به خود را دارند.

سینی کابل از انواع فولاد، نظیر استنلس استیل و کربن استیل قابل تولید میباشد.از استنلس استیل 304 معمولا در صنایع غذایی و دارویی، محیطهای مرطوب و اسیدی ضعیف استفاده میگردد. در صورت وجود اسیدهای قوی، محیطهای شورابه ای (ساحلی) و صنایع نفت و گاز، استنلس استیل 316 بدلیل مقاومت بالاتر در برابر خوردگی به دلیل وجود مولیبدن در ترکیبات آلیاژ توصیه میشود. پرکاربرد ترین جنس سبد کابل (سینی کابل مش)، کربن استیل با پوشش های گالوانیزه سرد، گالوانیزه گرم و رنگ الکترواستاتیک میباشد که در شرایط آب و هوایی نرمال در فضاهای مسقف و باز بدلیل مقرون به صرفه بودن، بسیار مورد توجه قرار دارد.

به طور کلی سینی مش در عرض ۵۰ الی ۶۰۰ میلی مترو عمق ۳۰ الی ۱۵۰ میلی متر تولید و عرضه می شود. از نظر قطر مفتول نیز در قطر ۳ تا ۶ میلی متر قابل دسترسی است. اصولا سبدهای با عرض کمتر(50 تا 150 میلی متر) که معمولا مورد استفاده کابلهای سبک مخابراتی و شبکه قرار میگیرند دارای قطر مفتول های کمتری(3 و 4 میلی متر) میباشند و در مورد سبدهایی با عرض بالاتر که کابل هایی سنگین تر با تعداد بالاتر درون خود جای میدهند از قطر مفتول های بیشتر(5 و 6 میلی متر) استفاده می شود.

فواصل مفتول های سینی مش به صورت کلی ثابت بوده به طوریکه مفتول های عرضی ۱۰۰ میلی متر و مفتول های طولی ۵۰ میلی متر از هم فاصله دارند. این دسته محصولات از نظر طول نیز دارای انواع مختلفی هستند و در استانداردهای ۲ و ۳ متری تولید و عرضه می شوند. انواع سینی مش بر اساس میزان مقاومت در برابر خوردگی نیز شامل موارد زیر است.

سینی مش با پوشش رنگ الکترواستاتیک

این دسته از محصولات با جنس کربن استیل با پوششی از رنگ الکترواستاتیک بوده و معمولاً در مکان های مسقف و محصور که کاملاً خشک بوده و فاقد رطوبت هستند استفاده می شوند. به عبارت دیگر از سینی مش با پوشش رنگ الکترواستاتیک بیشتر در اماکن اداری و سرور روم ها استفاده می شود.

سینی مش با آبکاری گالوانیزه سرد

این نوع سینی مش نیز از جنس کربن استیل بوده که با استفاده از گالوانیزه سرد آبکاری می شود و به همین دلیل بهترین انتخاب برای استفاده در محیط های صنعتی و بهداشتی به شمار می رود. همچنین این دسته از سبد کابل گالوانیزه در محیط هایی نظیر تاسیسات برق، دیتا سنترها، صنایع و اماکن اداری، سرور روم ها، انبارها و اماکن تجاری که دارای حداقل رطوبت هستند، مورد استفاده قرار می گیرند.

سینی مش با پوشش گالوانیزه گرم

برخی از انواع سبد کابل با استفاده از گالوانیزه گرم پوشش داده می شوند و در محیط های مرطوب و همچنین خارجی نظیر تونل ها، نیروگاه ها و تاسیسات کارخانه ها مورد استفاده قرار می‌ گیرند.

سینی مش استنلس استیل

این دسته از سینی های مش با استفاده از آلیاژ استنلس استیل (فولاد ضد زنگ) در دو نوع 304 و 316، تولید میشوند.

از استنلس استیل 304 معمولا در صنایع غذایی و دارویی، محیطهای مرطوب و اسیدی ضعیف استفاده میگردد. در صورت وجود اسیدهای قوی، محیطهای شورابه ای (ساحلی) و صنایع نفت و گاز، استنلس استیل 316 بدلیل مقاومت بالاتر در برابر خوردگی به دلیل وجود مولیبدن در ترکیبات آلیاژ توصیه میشود.

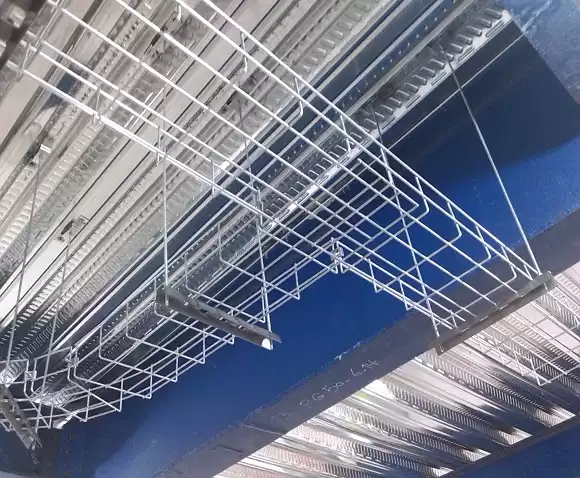

تولید کننده سبد کابل

در حال حاضر تولید کننده سبد کابل یا سینی مش به واسطه برندهای مختلف داخلی و خارجی تولید می شود. خوشبختانه محصولات تولید داخل نیز از نظر کیفیت، عملکرد و کارایی در سطح بسیار خوبی قرار دارند و در مقایسه با محصولات مشابه خارجی هیچگونه کم و کسری ندارند. منتهی تولیدات برند داخل از نظر قیمت مقرون به صرفه تر هستند. به همین دلیل صاحبان بسیاری از صنایع برای ساماندهی کابل ها و سیم برق ها در محیط مد نظر محصولات تولید داخل را به موارد خارجی ترجیح می دهند.
