انواع دیگ بخار صنعتی قلب تپنده بسیاری از صنایع هستند که با تبدیل انرژی حرارتی حاصل از سوخت به انرژی بخار، نیروی محرکه و گرمای مورد نیاز فرایندهای صنعتی را تامین می‌کنند. این دستگاه‌ها از طریق حرارت دادن آب به نقطه‌جوش و تبدیل آن به بخار، انرژی پتانسیل بالایی را ایجاد می‌کنند که در صنایع مختلف از جمله تولید برق، پتروشیمی، صنایع غذایی، نساجی و کاغذسازی مورد استفاده قرار می‌گیرد.
دیگ بخار: تولید بخار، تامین انرژی
دیگ بخار (Steam boiler یا بویلر) دستگاهی است که با تبدیل آب به بخار، انرژی حرارتی تولید می‌کند. این دستگاه از یک محفظه احتراق و یک مخزن آب تشکیل می‌شود. در این دیگ، سوخت سوزانده‌شده و حرارت تولید شده، آب را به بخار تبدیل می‌کند. بخار تولید شده سپس برای مصارف مختلف صنعتی، مانند تولید برق، گرمایش و صنایع غذایی، مورد استفاده قرار می‌گیرد. دیگ‌های بخار در اندازه‌ها و ظرفیت‌های مختلفی تولید می‌شوند و هر کدام برای کاربرد خاصی مناسب هستند.
نگاهی به انواع دیگ بخار و عوامل موثر بر انتخاب آن‌ها
دیگ‌های بخار بر اساس معیارهای مختلفی همچون ساختار، قابلیت حمل، نوع لوله، سوخت مصرفی و فشار کاری دسته‌بندی می‌شوند. دیگ‌های اولیه، به‌رغم کارایی کمتر نسبت به مدل‌های مدرن، فاقد سیستم‌های کنترل ایمنی کافی بودند و همین امر خطر استفاده از آن‌ها را افزایش می‌داد. امروزه، اندازه، نوع سوخت و مشخصات فنی دیگ بخار بر اساس نیازهای خاص هر صنعت و کاربرد آن تعیین می‌شود.
سوخت‌های متداول مورد استفاده در دیگ‌های بخار شامل برق، چوب، گاز طبیعی، زغال‌سنگ و سوخت‌های فسیلی است. هر یک از این سوخت‌ها مزایا و معایبی از نظر هزینه، تاثیرات زیست‌محیطی و کارایی دارند. باتوجه‌به افزایش تقاضا برای انرژی و کاهش منابع فسیلی، سوخت‌های جایگزین مانند زیست‌توده و سوخت‌های مشتق‌شده از زباله به‌عنوان گزینه‌های پاک‌تر و پایدارتر مطرح شده‌اند.
دیگ‌های آب گرم: تولید حرارت برای مصارف مختلف
دیگ‌های آب گرم مخازنی هستند که با گرم‌کردن آب، انرژی حرارتی تولید می‌کنند و این انرژی را برای مصارف مختلف گرمایشی منتقل می‌کنند. این دیگ‌ها معمولا از موادی با مقاومت بالا در برابر حرارت و فشار مانند فولاد ضدزنگ، چدن و آلومینیوم ساخته می‌شوند. دیگ‌های آب گرم بر اساس نحوه گردش آب و گازهای داغ درون آن‌ها به دو دسته اصلی تقسیم می‌شوند:
- دیگ‌های آتش لوله: در این نوع دیگ‌ها، لوله‌های حاوی گازهای داغ درون مخزن آب قرار دارند. گرمای این گازها به آب اطراف منتقل می‌شود و آب را گرم می‌کند.
- دیگ‌های آب لوله: در این نوع دیگ‌ها، آب در داخل لوله‌هایی جریان دارد که این لوله‌ها توسط گازهای داغ احاطه شده‌اند. بدین ترتیب، آب مستقیما توسط گازهای داغ گرم می‌شود.
انتخاب نوع دیگ بخار آب گرم به عواملی مانند ظرفیت مورد نیاز، نوع سوخت، محدودیت‌های فضا و هزینه‌ها بستگی دارد.
دیگ‌های برقی: جایگزینی مناسب برای سیستم‌های گرمایشی سنتی
دیگ‌های برقی با استفاده از انرژی الکتریکی، آب را به‌سرعت و به‌صورت کارآمد گرم می‌کنند. به‌عنوان یک سیستم گرمایشی پاک و سازگار با محیط‌زیست، دیگ‌های برقی نیازی به احتراق سوخت‌های فسیلی ندارند و در نتیجه هیچ‌گونه آلایندگی ایجاد نمی‌کنند. این دیگ‌ها معمولا طول عمر بیشتری دارند، نیاز به تعمیر و نگهداری کمتری دارند و تمیزکردن آن‌ها نیز آسان‌تر است. بااین‌حال، برای حفظ کارایی دیگ و جلوگیری از کاهش راندمان، لازم است به‌طور مرتب رسوب‌های ایجاد شده در مخزن آب را زدود.
دیگ‌های بخار گازی: کارایی بالا با سوخت پاک
دیگ‌های بخار گازی با استفاده از گاز طبیعی یا پروپان به‌عنوان سوخت، راندمان حرارتی بالاتری نسبت به بسیاری از دیگ‌های بخار دیگر دارند. در این دیگ‌ها، سوخت به‌طور مستقیم به محفظه احتراق تزریق شده و با احتراق آن، گرمای مورد نیاز برای تولید بخار تامین می‌شود. نحوه توزیع گرما در دیگ بخار گازی به طراحی و ساختار آن بستگی دارد. دیگ‌های بخار گازی هم برای مصارف صنعتی با فشار بالا و هم برای کاربردهای خانگی با فشار پایین مناسب هستند.
دیگ‌های بخار کم‌فشار: گزینه مناسب برای بسیاری از صنایع
دیگ‌های بخار کم‌فشار دستگاه‌هایی هستند که بخار را با فشار پایین‌تر (بین 10 تا 15 psi) و دمای ثابت حدود 149 درجه سانتی‌گراد تولید می‌کنند. این دیگ‌ها به‌دلیل سرعت بالای تولید بخار و نیاز به تغییرات دمایی کم، برای بسیاری از کاربردهای صنعتی و تجاری مناسب هستند.
از جمله مزایای دیگ بخار کم‌فشار می‌توان به‌سادگی کاربری، هزینه‌های نگهداری پایین‌تر و ایمنی بالاتر نسبت به دیگ‌های بخار با فشار بالا اشاره کرد. این دیگ‌ها معمولا در صنایع غذایی، نساجی، شیمیایی و همچنین برای گرمایش ساختمان‌ها مورد استفاده قرار می‌گیرند.
دیگ‌های بخار فشار قوی: نیروی محرکه صنایع سنگین
دیگ‌های بخار فشار قوی دستگاه‌هایی هستند که با تولید بخار تحت‌فشار بالا، انرژی مورد نیاز برای راه‌اندازی تجهیزات صنعتی سنگین را فراهم می‌کنند. این دیگ‌ها با ایجاد فشار بین 15 تا 800 psi و دمایی بالاتر از 121 درجه سانتی‌گراد، نیروی محرکه بسیاری از فرایندهای صنعتی را تامین می‌کنند. برای اطمینان از عملکرد ایمن و کارآمد این دیگ‌ها، فشار و دمای آن‌ها به‌طور مداوم تحت نظارت قرار می‌گیرد. دیگ‌های بخار فشار قوی بر اساس نوع بار به دو دسته تقسیم می‌شوند:
- بارهای دسته‌ای: این دیگ‌ها برای تامین بخار در دوره‌های زمانی کوتاه و با تقاضای بالا استفاده می‌شوند.
- بارهای پیوسته: این دیگ‌ها برای تامین مداوم بخار با نرخ ثابت طراحی شده‌اند.
انتخاب نوع دیگ بخار فشار قوی به عوامل مختلفی از جمله ظرفیت مورد نیاز، نوع فرایند صنعتی و محدودیت‌های فضایی بستگی دارد.
دیگ‌های بخار نفتی: قدرت و دوام در یک پکیج
انواع دیگ بخار نفتی دستگاه‌هایی هستند که با سوزاندن سوخت مایع (نفت) آب را به بخار تبدیل می‌کنند. عملکرد این دیگ‌ها شباهت زیادی به دیگ‌های بخار گازی دارد، با این تفاوت که به‌جای گاز، از نفت به‌عنوان سوخت استفاده می‌شود. در دیگ‌های نفتی، نفت در محفظه احتراق سوزانده‌شده و گرمای حاصل از احتراق به آب منتقل می‌شود.
این دیگ‌ها قادرند با راندمان بسیار بالا (بیش از 90 درصد) کار کنند. اگرچه هزینه اولیه خرید دیگ‌های نفتی نسبت به دیگ‌های گازی بیشتر است، اما طول عمر آن‌ها معمولا دو برابر دیگ‌های گازی است و در بلندمدت اقتصادی‌تر هستند. از جمله معایب دیگ‌های نفتی می‌توان به نیاز به مخزن ذخیره سوخت و همچنین پیچیدگی نسبی سیستم احتراق اشاره کرد.
دیگ‌های لوله آب: تولید بخار با فشار بالا و کارایی بالا
دیگ‌های لوله آب دستگاه‌هایی هستند که در آن‌ها آب درون لوله‌هایی جریان دارد و این لوله‌ها توسط حرارت حاصل از احتراق سوخت گرم می‌شوند. در این نوع دیگ‌ها، آب با جذب گرما به بخار تبدیل می‌شود و فشار داخل دیگ افزایش می‌یابد. فشار ایجاد شده در دیگ‌های لوله آب ناشی از نیرویی است که بر دیواره‌های داخلی لوله‌ها وارد شده و باعث انبساط آن‌ها می‌شود. این فشار مشابه فشاری است که به بشکه چوبی وارد می‌شود زمانی که آن را پر از آب می‌کنیم.
دیگ‌های لوله آب به دلیل قابلیت تولید بخار با فشار بالا و راندمان حرارتی بالا، در صنایع مختلفی از جمله تولید برق، پتروشیمی و صنایع سنگین مورد استفاده قرار می‌گیرند. طراحی این دیگ‌ها طی سال‌ها تکامل یافته‌اند و انواع مختلفی از آن‌ها با ویژگی‌ها و کاربردهای متنوع تولید می‌شود.
دیگ‌های بخار با راندمان بالا: لا مونت، بنسون و لوفلر
دیگ‌های بخار لا مونت، بنسون و لوفلر از جمله پیشرفته‌ترین انواع دیگ بخار هستند که از سیستم گردش اجباری آب و هواکش برای تولید حجم زیادی بخار با راندمان بالا استفاده می‌کنند. در این دیگ‌ها، آب با فشار زیاد توسط پمپ‌های گریز از مرکز از درون لوله‌های کوچک و متراکم عبور داده می‌شود.
برای افزایش راندمان حرارتی، از پیش‌گرم‌کن‌هایی استفاده می‌شود که آب ورودی به دیگ را با استفاده از گرمای گازهای خروجی از محفظه احتراق گرم می‌کنند. این دیگ‌ها به‌دلیل طراحی خاص و استفاده از فناوری‌های پیشرفته، قادر به تولید بخار با فشار و دمای بسیار بالا هستند و در صنایع سنگین و نیروگاه‌ها کاربرد گسترده‌ای دارند.
دیگ‌های بخار لوله آتش: تولید بخار با گرمایش مستقیم لوله‌ها
دیگ‌های بخار لوله آتش نوعی دیگ بخار هستند که در آن‌ها لوله‌های حاوی گازهای داغ درون مخزنی پر از آب قرار دارند. گرمای حاصل از احتراق سوخت (مانند زغال‌سنگ یا نفت) به لوله‌ها منتقل شده و سپس به آب اطراف آن‌ها داده می‌شود. این انتقال حرارت باعث گرم‌شدن آب و تبدیل آن به بخار می‌گردد. دیگ‌های لوله آتش معمولا برای تولید بخار با فشار پایین مناسب هستند.
از جمله انواع معروف دیگ بخار لوله آتش می‌توان به دیگ‌های کوکران، لوکوموتیو و لنکاوی اشاره کرد. برای افزایش راندمان حرارتی این دیگ‌ها، اغلب از پیش‌گرم‌کن‌هایی به نام اکونومایزر استفاده می‌شود که با استفاده از گرمای گازهای خروجی از محفظه احتراق، آب ورودی به دیگ را گرم می‌کنند.

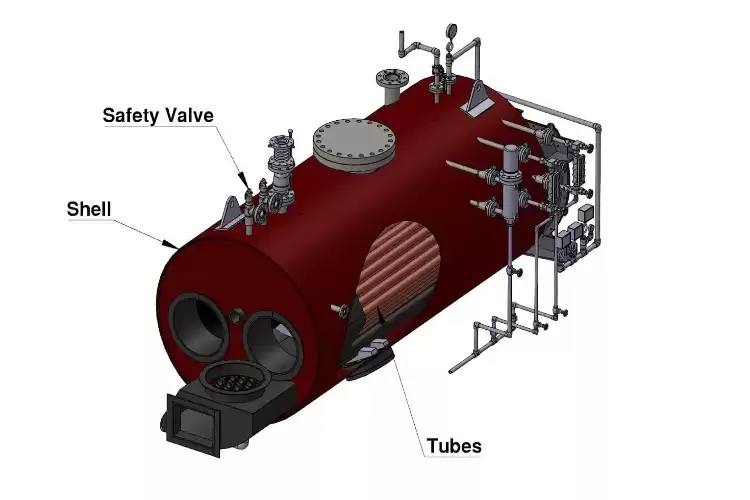

دیگ‌های بخار پوسته‌ای: گزینه‌ای مقرون‌به‌صرفه برای بسیاری از کاربردها
دیگ‌های بخار پوسته‌ای نوعی دیگ بخار هستند که در آن‌ها سطوح انتقال حرارت (لوله‌ها) درون یک پوسته فولادی قرار گرفته‌اند. طراحی این دیگ‌ها به‌گونه‌ای است که گازهای داغ حاصل از احتراق سوخت از درون لوله‌ها عبور کرده و گرمای خود را به آب اطراف لوله‌ها منتقل می‌کنند. این انتقال حرارت باعث گرم‌شدن آب و تبدیل آن به بخار می‌شود.
دیگ‌های پوسته‌ای که به نام دیگ‌های دودکش نیز شناخته می‌شوند، معمولا دارای مخزنی استوانه‌ای‌شکل و بلند هستند. از انواع اولیه دیگ‌های پوسته‌ای می‌توان به دیگ‌های کورنیش و لنکاشر اشاره کرد که به ترتیب دارای یک و دو دودکش بودند. دیگ‌های پوسته‌ای به‌دلیل ساختار ساده، هزینه ساخت پایین و عملکرد قابل‌اعتماد، به‌عنوان یکی از قدیمی‌ترین و پراستفاده‌ترین انواع دیگ بخار شناخته می‌شوند.
مکانیزم‌های انتقال حرارت در دیگ‌های بخار
در دیگ بخار، گرمای حاصل از احتراق سوخت به روش‌های مختلفی به آب منتقل شده و باعث تولید بخار می‌شود. این روش‌ها شامل تشعشع، همرفت و رسانش هستند.
- تشعشع: در این روش، گرما به‌صورت امواج الکترومغناطیسی از شعله به لوله‌های دیگ منتقل می‌شود. سطوح لوله‌ها این انرژی را جذب می‌کند و گرم می‌شوند. میزان انتقال حرارت تابشی به عوامل مختلفی مانند دمای شعله، جنس لوله‌ها و فاصله بین شعله و لوله‌ها بستگی دارد.
- همرفت: همرفت به معنای انتقال حرارت از طریق حرکت سیال (آب یا گاز) است. در دیگ‌های بخار، آب گرم‌شده سبک‌تر می‌شود و به سمت بالا می‌رود، درحالی‌که آب سردتر به سمت پایین حرکت می‌کند. این حرکت مداوم باعث خواهد شد که تمام آب درون دیگ به‌طور یکنواخت گرم شود.
- رسانش: رسانش انتقال حرارت از طریق برخورد مستقیم مولکول‌ها است. در دیگ‌های بخار، رسانش عمدتا در دیواره‌های لوله‌ها و در نقاط تماس بین لوله‌ها و آب اتفاق می‌افتد.
راندمان انتقال حرارت در دیگ‌های بخار به عواملی مانند نوع سوخت، طراحی دیگ، سرعت جریان آب و شرایط عملیاتی بستگی دارد. با بهینه‌سازی این عوامل می‌توان راندمان انتقال حرارت را افزایش و در نتیجه مصرف سوخت را کاهش داد.
استانداردهای ASME و نقش آن در طراحی و ساخت دیگ‌های بخار
طراحی، ساخت و بهره‌برداری از دیگ بخار و مخازن تحت‌فشار در صنایع مختلف، مستلزم رعایت استانداردها و مقرراتی است که ایمنی و عملکرد مطلوب این تجهیزات را تضمین کند. انجمن مهندسین مکانیک آمریکا (ASME) یکی از معتبرترین سازمان‌های جهانی است که کدها و استانداردهای جامعی را برای طراحی و ساخت این تجهیزات تدوین کرده است.
کد بویلر و مخازن تحت‌فشار ASME (ASME BPVC) به‌عنوان مرجع اصلی در این زمینه شناخته می‌شود و در بخش‌های مختلفی به موضوعاتی مانند طراحی، مواد، ساخت، بازرسی و بهره‌برداری از دیگ‌های بخار می‌پردازد.
بخش‌های اصلی کد ASME BPVC
بخش‌های اصلی کد ASME BPVC شامل موارد زیر است:
- بخش اول: به دیگ‌های بخار فشار قوی می‌پردازد و الزامات طراحی و ساخت این نوع دیگ‌ها را مشخص می‌کند.
- بخش دوم: مواد مورد استفاده در ساخت دیگ‌های بخار را پوشش می‌دهد و مشخصات فنی انواع مختلف فلزات قابل‌استفاده را ارائه می‌دهد.
- بخش چهارم: به دیگ بخار فشار پایین (دیگ‌های گرمایش) اختصاص دارد.
- بخش پنجم: روش‌های مختلف بازرسی غیرمخرب برای اطمینان از کیفیت و ایمنی دیگ‌های بخار را شرح می‌دهد.
- بخش ششم: به موضوعات مرتبط با نگهداری و بهره‌برداری ایمن از دیگ‌های بخار می‌پردازد.
- بخش هفتم: دستورالعمل‌هایی برای نگهداری از دیگ‌های بخار نیروگاهی ارائه می‌دهد.
- بخش هشتم: به مخازن تحت‌فشار مختلف از جمله مخازن ذخیره، مخازن تحت‌فشار شلیک‌شده و مخازن فشار قوی می‌پردازد.
- بخش نهم: صلاحیت جوشکاران و روش‌های جوشکاری مورد استفاده در ساخت دیگ‌های بخار را پوشش می‌دهد.
علاوه بر کدهای اصلی، ASME استانداردهای دیگری نیز برای سیستم‌های مرتبط با دیگ‌های بخار مانند لوله‌کشی و سیستم‌های کنترل ارائه می‌دهد. رعایت این استانداردها به طراحان، سازندگان و بهره‌برداران دیگ‌های بخار کمک می‌کند تا تجهیزاتی ایمن، قابل‌اعتماد و با کارایی بالا تولید و بهره‌برداری کنند.
جمع‌بندی
به‌طور خلاصه، دیگ‌های بخار نقش حیاتی در طیف گسترده‌ای از صنایع ایفا می‌کنند و انرژی بخار مورد نیاز برای کاربردهای مختلف را تامین می‌کنند. از تولید برق گرفته تا گرمایش ساختمان‌ها و راه‌اندازی فرایندهای صنعتی، دیگ‌های بخار منبع انرژی قابل‌اعتماد و کارآمدی هستند. انتخاب نوع دیگ بخار به نیازهای خاص مانند فشار، دما و دسترسی به سوخت بستگی دارد.
