در دنیای امروز که ساخت‌وساز در مناطق شهری با محدودیت فضا، تراکم سازه‌های مجاور و حساسیت بالای زمین‌های مجاور روبه‌روست، روش‌های سنتی گودبرداری دیگر پاسخگوی نیازهای پروژه‌های عمرانی نیستند. یکی از روش‌هایی که طی دو دهه اخیر توانسته جایگاه ویژه‌ای در اجرای پروژه‌های بزرگ و پیچیده شهری به دست آورد، گودبرداری به روش تاپ دان (Top-Down) است.
روش تاپ دان، برخلاف روش‌های معمول که ابتدا گودبرداری به‌صورت کامل انجام شده و سپس سازه ساخته می‌شود، از بالا به پایین اجرا می‌شود؛ یعنی در همان زمان که لایه‌های خاک برداشته می‌شوند، اجزای سازه‌ای مانند ستون‌ها، سقف‌ها و دیوارهای پیرامونی نیز هم‌زمان ساخته می‌شوند.
این تکنیک اگرچه در ابتدا پیچیده و پرهزینه به نظر می‌رسد، اما در بسیاری از شرایط، به‌ویژه در مناطق پرتراکم شهری، تنها راه‌حل ایمن، اقتصادی و سریع برای اجرای پروژه‌های زیرزمینی است.

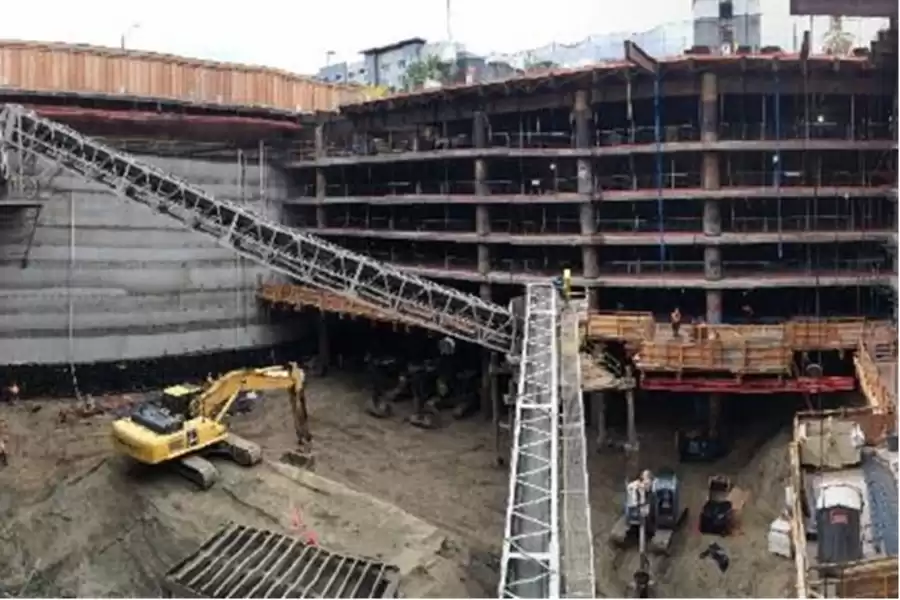

تاپ دان چیست؟ تعریف فنی و اصول اجرای آن
در یک تعریف فنی، روش تاپ دان یک سیستم اجرای هم‌زمان سازه و گودبرداری است که طی آن:
- ابتدا دیوارهای نگهبان (مانند دیوار دیافراگمی یا شمع‌های درجا) پیرامون گود احداث می‌شوند
- سپس ستون‌های باربر تا عمق نهایی اجرا می‌گردند
- بعد از آن، از سطح زمین به پایین، سقف طبقات زیرین و خاکبرداری به‌صورت هم‌زمان و لایه‌لایه انجام می‌شود
به زبان ساده‌تر، در این روش ما طبقات زیرزمین را از بالا به پایین می‌سازیم، نه از پایین به بالا.
مزایای روش تاپ دان در پروژه‌های شهری
روش تاپدان Top-Down در مقایسه با روش‌های مرسوم مانند سازه نگهبان خرپا، نیلینگ یا آنکراژ، مزایای قابل‌توجهی دارد که باعث شده در پروژه‌های بزرگ مانند ایستگاه‌های مترو، پارکینگ‌های طبقاتی، مراکز تجاری، تونل‌ها و ساختمان‌های بلندمرتبه شهری محبوب باشد.
کاهش خطر ریزش دیواره‌ها
اجرای هم‌زمان سازه نگهبان و طبقات باعث می‌شود پایداری دیواره‌های گود بیشتر شده و خطر نشست یا ریزش به حداقل برسد.
صرفه‌جویی در زمان پروژه
از آن‌جا که سازه از همان مراحل ابتدایی اجرا می‌شود، بخش‌هایی از پروژه (مثل طبقات فوقانی) می‌توانند زودتر از اتمام کل پروژه بهره‌برداری شوند.
حداقل مزاحمت برای فضاهای شهری
در مناطق پرتراکم که معابر، ساختمان‌ها یا تأسیسات شهری مجاور هستند، روش تاپ دان باعث کاهش ارتعاش، صدا، نشست و ترافیک ناشی از عملیات گودبرداری می‌شود.
افزایش ایمنی کارگاه
وجود دال‌های سقف در طول گودبرداری، مانعی فیزیکی برای سقوط اشیاء، باران یا نفوذ ناگهانی آب می‌سازد که سطح ایمنی سایت را افزایش می‌دهد.
مراحل اجرای گودبرداری به روش تاپ دان (Top-Down)
اجرای روش تاپ دان نیازمند هماهنگی دقیق بین تیم‌های مختلف عمرانی، طراحی سازه، ژئوتکنیک و اجرای سازه است. برخلاف روش‌های معمول که گود را کامل حفاری می‌کنند و سپس سازه را از پایین به بالا می‌سازند، در این روش، گودبرداری و اجرای سازه به‌صورت هم‌زمان و مرحله‌ای از بالا به پایین انجام می‌شود. در ادامه، به تفکیک، مراحل اجرای این روش را توضیح می‌دهیم:
۱. آماده‌سازی اولیه و تجهیز کارگاه
پیش از شروع عملیات اصلی، کارگاه تجهیز شده، مسیر تردد ماشین‌آلات تعریف و سازه‌های موقت مانند حصارکشی، سازه نگهبان موقت در حریم معابر، برق اضطراری، و فضای اداری نصب می‌شود. در این مرحله همچنین اطلاعات ژئوتکنیکی و نقشه‌های اجرایی نهایی‌سازی می‌شوند.
۲. اجرای دیوارهای نگهبان پیرامونی
یکی از مهم‌ترین مراحل در روش تاپ دان، ایجاد دیواره‌هایی برای پایداری گود است. بسته به شرایط پروژه، یکی از گزینه‌های زیر انتخاب می‌شود:
- دیوار شمع درجا (Secant یا Contiguous Pile Wall)
- دیوار شاتکریتی مسلح با سیستم نیلینگ یا آنکراژ
- ترکیب خاک مسلح با ژئوگرید و اسپری بتن (در پروژه‌های کوچک‌تر)
این دیوارها نه‌تنها پایداری اولیه گود را تأمین می‌کنند، بلکه در ادامه به‌عنوان بخشی از سازه‌ی نهایی (مانند دیوارهای پارکینگ زیرزمینی) عمل خواهند کرد.
۳. اجرای ستون‌های سازه‌ای دائمی (موقتاً تا کف نهایی)
در این مرحله، ستون‌هایی که قرار است بار کل سازه را تحمل کنند، از سطح زمین تا پایین‌ترین تراز زیرزمین حفاری و بتن‌ریزی می‌شوند. این ستون‌ها معمولاً از نوع:
- بتنی مسلح با میلگردگذاری ویژه
- یا ستون‌های فلزی داخل غلاف بتنی یا فولادی هستند.
در برخی پروژه‌ها، برای افزایش سرعت، از شمع‌ستون‌های ترکیبی (Composite Pile Columns) استفاده می‌شود که هم نقش باربری دارند و هم به‌عنوان پایه‌ی سقف‌های بعدی عمل می‌کنند.
۴. اجرای دال (سقف) طبقه همکف یا اولین دال باربر
پس از اجرای ستون‌ها، نوبت به ساخت اولین دال افقی می‌رسد. این دال (معمولاً سقف طبقه همکف یا پارکینگ اول) به‌عنوان عنصر باربر افقی و پایدارکننده دیواره‌ها نیز عمل می‌کند.
در اجرای این دال موارد زیر رعایت می‌شود:
- سوراخ‌هایی در اطراف ستون‌ها باقی می‌ماند تا امکان خاکبرداری زیر آن فراهم شود.
- دال با قالب‌بندی از بالا اجرا شده و پس از گیرش بتن، قالب‌ها برداشته می‌شوند.
- در صورت نیاز، دال‌ها به‌صورت پیش‌تنیده یا دارای بازشو برای هواساز، آسانسور، راه‌پله و ... طراحی می‌شوند.
۵. آغاز خاکبرداری مرحله‌ای از زیر دال (لایه‌لایه)
با اتمام اجرای دال، عملیات خاکبرداری از زیر آن آغاز می‌شود. این عملیات به‌صورت مرحله‌ای و پلکانی انجام می‌گیرد:
- ابتدا لایه‌ای از خاک (معمولاً حدود ۱.۵ تا ۲ متر) از زیر دال برداشته می‌شود
- سپس عملیات قالب‌بندی، آرماتوربندی و بتن‌ریزی سقف طبقه زیرین انجام می‌شود
- بعد از گیرش بتن، دوباره خاکبرداری لایه بعدی شروع می‌شود
این روند تا رسیدن به تراز نهایی گود (مثلاً کف پارکینگ ۳ یا تراز فونداسیون) ادامه می‌یابد.
در برخی پروژه‌ها برای تسریع کار، از دستگاه‌های کوچک حفاری، بیل مکانیکی بازویی بلند یا تجهیزات Mini Excavator استفاده می‌شود که امکان مانور زیر دال‌ها را دارند.
۶. اجرای فونداسیون و اتصال نهایی ستون‌ها به شالوده
پس از رسیدن به تراز کف نهایی، نوبت به اجرای فونداسیون است. در این مرحله:
- کف گود آماده‌سازی شده و آرماتورهای اتصال به ستون‌ها اجرا می‌شوند
- شالوده‌های منفرد یا گسترده بسته به نوع سازه اجرا می‌گردند
- ستون‌های اجراشده از ابتدا، به شالوده‌ها متصل می‌شوند و سازه باربر به‌صورت کامل یکپارچه می‌شود
این مرحله پایان عملیات گودبرداری در روش تاپ دان است.
۷. تکمیل سازه از تراز همکف به بالا
پس از اتمام زیرزمین، ادامه‌ی ساخت سازه مانند روش‌های مرسوم از همکف به بالا انجام می‌شود. مزیت مهم روش تاپ دان در این مرحله این است که:
- در بسیاری از پروژه‌ها، بخش‌هایی از سازه (مثلاً دیوارها یا دال همکف) قبلاً اجرا شده‌اند
- در نتیجه، زمان اجرای فوقانی کوتاه‌تر و قابل‌پیش‌بینی‌تر خواهد بود.
نکات کلیدی در اجرای تاپ دان
دقت در هماهنگی بین خاکبرداری و سازه‌سازی بسیار مهم است.
کنترل نشست‌های جانبی به‌واسطه‌ی تحلیل ژئوتکنیکی و نصب ابزارهای مانیتورینگ (Inclinometer، Settlement Plate و...) انجام می‌شود.
مدیریت آب‌های زیرزمینی با زهکش و پمپاژ دائم، در موفقیت اجرای این روش حیاتی است.
معایب و چالش‌های اجرای روش تاپ دان
با وجود تمام مزایایی که این روش دارد، چالش‌هایی نیز با خود به همراه می‌آورد که باید در طراحی و اجرا به آن‌ها توجه ویژه داشت:
- هزینه‌ی اولیه بالا
اجرای تاپ دان به دلیل نیاز به تجهیزات خاص، برنامه‌ریزی دقیق و هم‌زمانی عملیات‌های مختلف، هزینه بیشتری نسبت به روش‌های سنتی دارد. - نیاز به دقت بالا در طراحی سازه‌ای
مهندسان باید از همان ابتدا، طراحی سازه را طوری انجام دهند که امکان اجرا به صورت مرحله‌ای فراهم باشد. - محدودیت در دسترسی به بخش‌های زیر زمین
اجرای دال‌ها باعث کاهش فضا برای ماشین‌آلات خاکبرداری می‌شود و استفاده از تجهیزات خاصی مانند بیل مکانیکی بازویی بلند یا جرثقیل الزامی است.
پروژه‌های شاخص اجرا شده با روش تاپ دان در ایران
روش تاپ دان در سال‌های اخیر در پروژه‌های شاخصی در کشور نیز به‌کار رفته است. به‌عنوان نمونه:
- ایستگاه‌های متروی تهران (خط 7 و 6)
- پروژه مجتمع تجاری اطلس مال در نیاوران
- برج‌های اداری و پارکینگ‌های طبقاتی در مناطق پرتراکم شهرهای بزرگ
این نمونه‌ها نشان می‌دهد که با برنامه‌ریزی اصولی، استفاده از روش تاپ دان کاملاً توجیه‌پذیر و موفقیت‌آمیز خواهد بود.
سوالات متداول درباره روش تاپ دان
آیا روش تاپ دان فقط برای پروژه‌های خیلی بزرگ مناسب است؟
خیر. این روش حتی در پروژه‌های متوسط، در مناطقی که محدودیت فضا یا حساسیت خاک وجود دارد، کاملاً کاربردی است.
چقدر زمان اجرای پروژه را کاهش می‌دهد؟
بسته به طراحی، ممکن است زمان پروژه را تا ۲۰٪ کاهش دهد، زیرا اجرای بخشی از سازه در همان زمان گودبرداری ممکن می‌شود.
آیا به مجوز خاصی نیاز دارد؟
بله. معمولاً در پروژه‌هایی با گودهای عمیق، اجرای تاپ دان باید با تأیید نظام مهندسی و مشاور ژئوتکنیک انجام گیرد.
جمع‌بندی؛ تاپ دان، راهکاری هوشمندانه برای آینده ساخت‌وساز شهری
در دنیای ساخت‌وساز مدرن، روش‌هایی که بتوانند ایمنی، سرعت، کیفیت و کارایی را هم‌زمان تضمین کنند، سرمایه‌های واقعی هستند. روش تاپ دان با تمام مزایا و پیچیدگی‌هایی که دارد، به یکی از مهم‌ترین تکنولوژی‌های اجرایی در پروژه‌های زیرزمینی شهری تبدیل شده است.
اگر شما هم در فکر اجرای پروژه‌ای در مناطق پرتراکم شهری هستید، شاید وقت آن رسیده که نگاهی جدی به این روش مدرن و کارآمد بیندازید.
نقش کلیدی پیمانکار تخصصی در موفقیت اجرای روش تاپ دان
اجرای موفق یک پروژه‌ی گودبرداری به روش تاپ دان، تنها به طراحی مهندسی یا انتخاب متریال مناسب محدود نمی‌شود. بلکه پیمانکار تخصصی و دارای تجربه اجرایی، مهم‌ترین نقشی را ایفا می‌کند که گاه در نگاه اول دیده نمی‌شود، اما در نتیجه نهایی پروژه، تعیین‌کننده است.
از طراحی دقیق تا هم‌زمانی عملیات‌های سازه‌ای، ژئوتکنیکی و عمرانی، همه نیازمند مدیریت یکپارچه، تیم اجرایی حرفه‌ای و سابقه‌ی عملیاتی در پروژه‌های مشابه است. در روش‌هایی مانند Top-Down که دقت و زمان‌بندی هر مرحله حیاتی‌ست، کوچک‌ترین خطا در اجرا می‌تواند منجر به هزینه‌های سنگین، تأخیر در پروژه یا حتی آسیب به سازه‌های مجاور شود.
در این میان، شرکت‌هایی که سابقه‌ی اثبات‌شده‌ای در اجرای پروژه‌های پیچیده گودبرداری دارند، اولویت اصلی انتخاب سرمایه‌گذاران و کارفرمایان حرفه‌ای هستند.

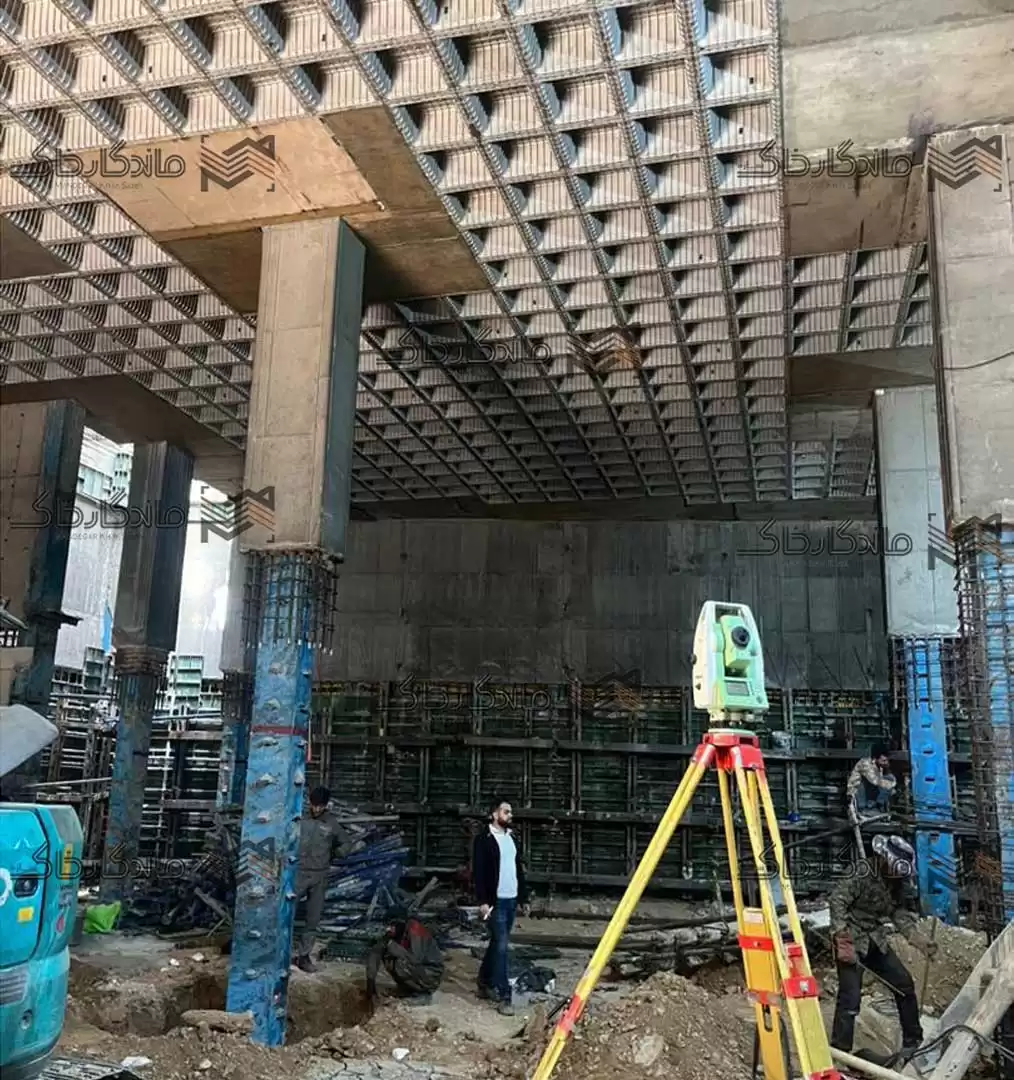

شرکت ماندگار خاک با سابقه‌ای معتبر در اجرای پروژه‌های عمرانی در مناطق شهری پرتراکم، به‌ویژه در زمینه‌ی گودبرداری به روش تاپ دان، نیلینگ، انکراژ و پایدارسازی زمین‌های حساس، یکی از معدود مجموعه‌هایی‌ست که توانسته استانداردهای فنی را با سرعت، دقت و انعطاف‌پذیری در اجرا ترکیب کند که در زیر به برخی از آن ها اشاره شده است.
اجرای پروژه‌های زیرزمینی با عمق بالا در بافت‌های فرسوده
استفاده از تیم فنی چندرشته‌ای (سازه، ژئوتکنیک، اجرا)
توان تجهیز فوری کارگاه در محیط‌های محدود شهری
ارائه مشاوره مهندسی پیش از شروع پروژه
