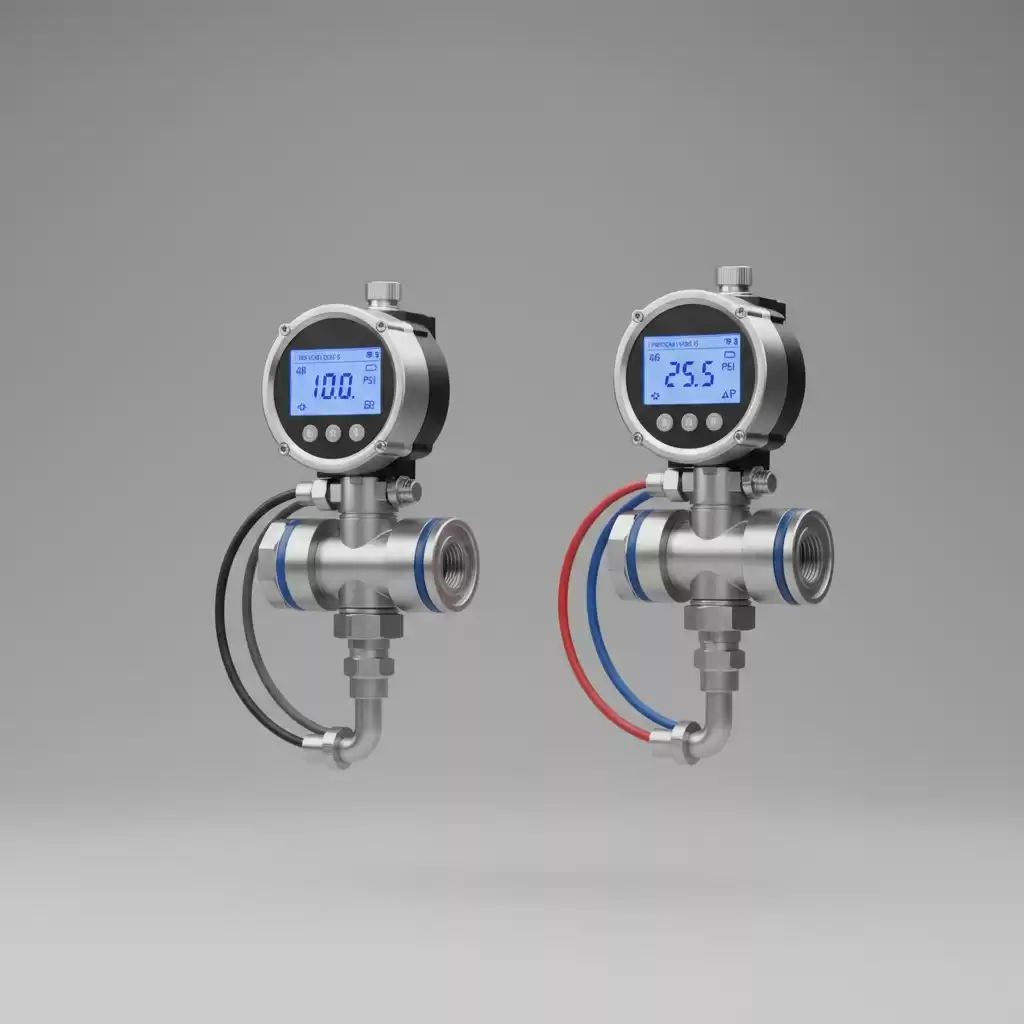

تفاوت ترانسمیتر فشار و اختلاف فشار یکی از مهم‌ترین موضوعات در مهندسی ابزار دقیق است؛ زیرا انتخاب تجهیز صحیح نه‌تنها هزینه‌ها را بهینه می‌کند، بلکه ایمنی فرآیند را نیز تضمین می‌نماید. این موضوع برای مهندسان از آن جهت اهمیت دارد که هرچند هر دو دستگاه برای سنجش فشار طراحی شده‌اند، اما در ساختار سنسور، تعداد پورت‌های ورودی و منطق محاسباتی تفاوت‌های بنیادی دارند. برای مثال، استفاده از یک ترانسمیتر اختلاف فشار در شرایطی که یک ترانسمیتر فشار ساده (Gauge) کفایت می‌کند، فقط باعث افزایش هزینه و هدررفت بودجه پروژه خواهد شد. در این مقاله، این تفاوت‌ها را به‌صورت تخصصی بررسی می‌کنیم تا بتوانید در پروژه‌های پتروشیمی و صنعتی خود، بهترین تصمیم را بگیرید.

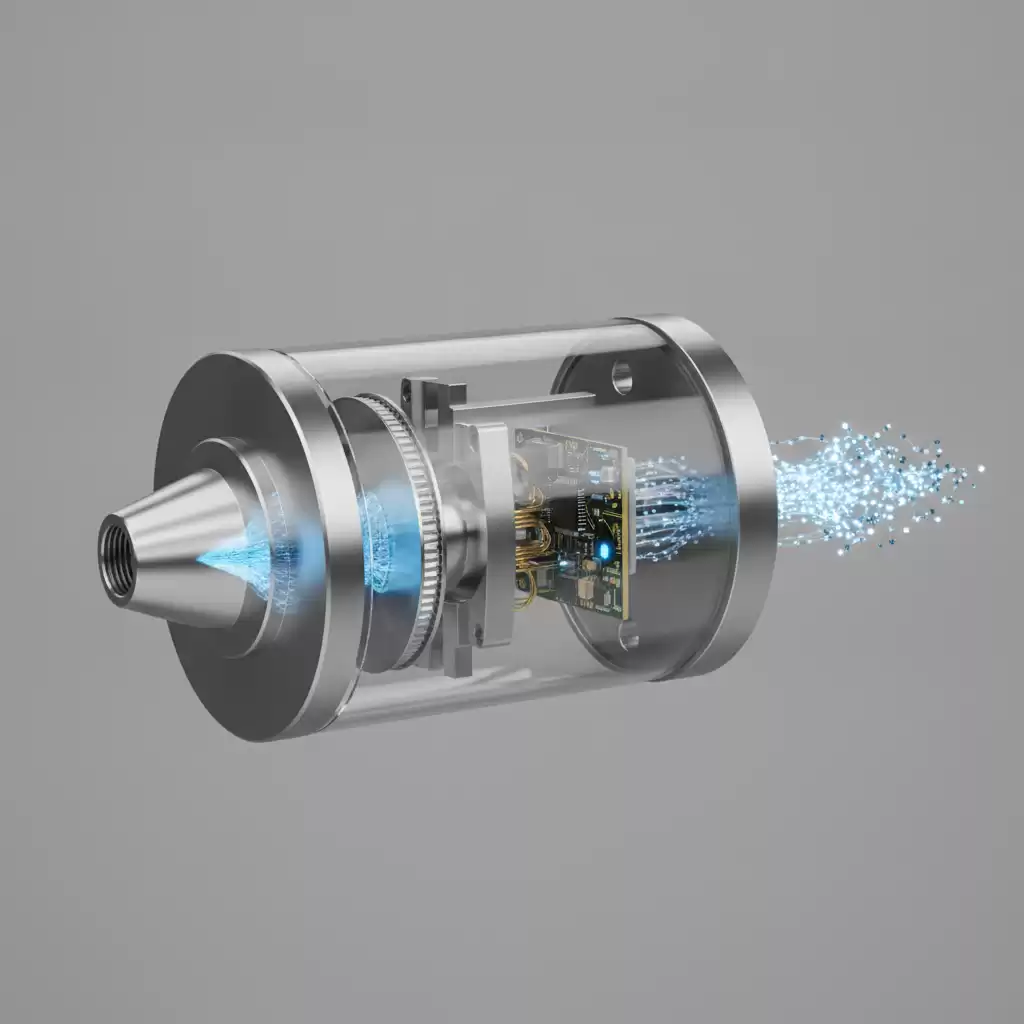

ترانسمیتر فشار چیست و چگونه کار می‌کند؟
ترانسمیتر فشار (Pressure Transmitter) که به آن ترانسمیتر فشار تیپ “Gauge” یا “Absolute” نیز گفته می‌شود، وظیفه اندازه‌گیری نیروی وارد بر یک واحد سطح را بر عهده دارد. این دستگاه فشار را در یک نقطه نسبت به یک مرجع ثابت (فشار اتمسفر یا خلاء کامل) می‌سنجد.
انواع ترانسمیتر فشار بر اساس مرجع
- ترانسمیتر فشار گیج (Gauge): فشار را نسبت به فشار محیط (اتمسفر) اندازه‌گیری می‌کند.
- ترانسمیتر فشار مطلق (Absolute): فشار را نسبت به خلاء کامل (صفر مطلق) می‌سنجد که در فرآیندهای حساس به تغییرات جوی کاربرد دارد.
مکانیزم و تفاوت ترانسمیتر فشار و اختلاف فشار در ساختار
اصلی‌ترین تفاوت ترانسمیتر فشار و اختلاف فشار در تعداد ورودی‌های سیال و طراحی سنسور داخلی آن‌ها نهفته است. درک این موضوع برای عیب‌یابی و نصب صحیح (Installation) بسیار حیاتی است.
تعداد پورت‌های ورودی (Process Connections)
- ترانسمیتر فشار: دارای یک پورت ورودی است. سیال به یک سمت دیافراگم فشار می‌آورد و سمت دیگر دیافراگم به اتمسفر یا یک محفظه خلاء داخلی مرتبط است.
- ترانسمیتر اختلاف فشار (DP): دارای دو پورت ورودی (High Pressure و Low Pressure) است. این دستگاه اختلاف فشار فیزیکی بین این دو نقطه را محاسبه کرده و به سیگنال الکتریکی تبدیل می‌کند.
مفهوم Delta P (ΔP\Delta PΔP) در ترانسمیترهای DP
در ترانسمیترهای اختلاف فشار، خروجی دستگاه بر اساس فرمول ΔP=PH−PL\Delta P = P_H - P_LΔP=PH−PL است. این ویژگی باعث می‌شود که این تجهیز برای اندازه‌گیری پارامترهای پیچیده‌تر مانند نرخ جریان (Flow) و سطح (Level) ایده‌آل باشد.
جدول مقایسه فنی: تفاوت ترانسمیتر فشار و اختلاف فشار
| ویژگی | ترانسمیتر فشار (Pressure) | ترانسمیتر اختلاف فشار (DP) |
|---|---|---|
| تعداد ورودی | ۱ عدد | ۲ عدد (H و L) |
| مرجع اندازه‌گیری | ثابت (اتمسفر یا خلاء) | متغیر (فشار پورت دوم) |
| کاربرد اصلی | مانیتورینگ فشار خطوط و مخازن | اندازه‌گیری جریان، سطح و افت فشار فیلتر |
| پیچیدگی نصب | ساده | پیچیده (نیاز به منیفولد ۵ راهه یا ۳ راهه) |
| قیمت | معمولاً ارزان‌تر | گران‌تر به‌دلیل تکنولوژی سنسور |
کاربردهای کلیدی و تفاوت ترانسمیتر فشار و اختلاف فشار در صنعت
۱. اندازه‌گیری جریان (Flow Measurement)
بزرگترین تفاوت ترانسمیتر فشار و اختلاف فشار در این است که ترانسمیترهای DP می‌توانند با استفاده از یک عنصر اولیه (مانند اورفیس پلیت)، نرخ جریان عبوری از لوله را اندازه‌گیری کنند. ترانسمیتر فشار ساده توانایی انجام این محاسبات را ندارد.
۲. کنترل سطح در مخازن تحت فشار (Level Control)
در مخازن بسته که فشار بالای مایع متغیر است، برای به دست آوردن ارتفاع دقیق مایع، حتماً باید از ترانسمیتر اختلاف فشار استفاده کرد تا اثر فشار مخزن خنثی شود. در مخازن باز، یک ترانسمیتر فشار معمولی در کف مخزن کفایت می‌کند.
(H3) ۳. مانیتورینگ سلامت فیلترها
برای تشخیص گرفتگی فیلتر در مسیرهای حساس پتروشیمی، از ترانسمیتر DP استفاده می‌شود. با قرار دادن دو ورودی دستگاه در قبل و بعد از فیلتر، میزان افت فشار (Pressure Drop) مانیتور می‌گردد.
سوالات متداول کاربران
۱. ترانسمیتر فشار چیست و چه کاری انجام می‌دهد؟
ترانسمیتر فشار سنسوری است که فشار مطلق یا فشار گیج یک نقطه را اندازه می‌گیرد و آن را به سیگنال استاندارد (معمولاً ۴–۲۰ میلی‌آمپر یا دیجیتال) تبدیل می‌کند. در خطوط لوله، مخازن و بویلر برای کنترل فشار، هشدار و ثبت داده نصب می‌شود.
۲. ترانسمیتر اختلاف فشار (DP) چیست؟
ترانسمیتر اختلاف فشار تفاوت بین دو فشار (ورودی High و Low) را اندازه می‌گیرد؛ خروجی متناسب با ΔP است، نه فشار مطلق یک نقطه. در اندازه‌گیری سطح، دبی با اوریفیس و مانیتور فیلتر کاربرد اصلی دارد.
۳. تفاوت ترانسمیتر فشار و اختلاف فشار چیست؟
ترانسمیتر فشار یک پورت (یا مرجع اتمسفر) دارد و فشار مطلق/گیج را می‌سنجد. ترانسمیتر DP دو پورت دارد و اختلاف فشار را گزارش می‌کند. انتخاب اشتباه باعث خطای اندازه‌گیری سطح، دبی یا فشار خط می‌شود؛ نوع کاربرد تعیین‌کننده مدل است.
۴. چرا برای اندازه‌گیری سطح مخزن از DP استفاده می‌شود؟
در مخزن بسته، فشار بالای مایع با فشار گاز/بخار بالای آن مقایسه می‌شود؛ اختلاف تقریباً متناسب با ارتفاع ستون مایع است. یک ترانسمیتر فشار ساده فشار کل را می‌بیند، نه اختلاف؛ بنابراین DP یا راه‌حل معادل برای سطح دقیق مناسب‌تر است.
۵. چطور با ترانسمیتر اختلاف فشار دبی را اندازه می‌گیرند؟
DP روی اوریفیس پلیت، نازل یا ونتوری نصب می‌شود؛ افت فشار بین دو طرف عنصر محدودکننده متناسب با دبی است. با کالیبره‌کردن رنج ΔP و دانستن مشخصات خط، دبی استخراج می‌شود. این روش در خطوط بخار، گاز و مایع رایج است.
۶. آیا می‌توان به‌جای DP از دو ترانسمیتر فشار استفاده کرد؟
تئوریکاً با تفریق دو سیگنال فشار ممکن است، اما خطای هم‌زمانی، درفت، کالیبراسیون جدا و هزینه سیم‌کشی معمولاً دقت را پایین می‌آورد. برای کنترل فرآیند و حفاظت، یک ترانسمیتر DP یکپارچه استاندارد صنعتی و قابل اعتمادتر است.
۷. بهترین انتخاب برای اندازه‌گیری فشار خط لوله چیست؟
برای فشار یکنواخت در یک نقطه از خط، ترانسمیتر فشار گیج یا مطلق با رنج مناسب، اتصال فرآیندی (فلنج/نپ) و جنس سازگار با سیال کافی است. DP وقتی بهتر است که به افت فشار، سطح یا فیلتر نیاز دارید، نه فشار مطلق همان نقطه.
۸. چرا ترانسمیتر DP به منیفولد و لوله импالس نیاز دارد؟
پورت High و Low باید به نقاط فرآیندی با فشار پایدار وصل شوند. منیفولد (۳/۵ راهه) برای راه‌اندازی، صفر و ایزوله استفاده می‌شود؛ لوله импالس (کپیلری یا مایع‌پر) فشار را بدون حباب و گرفتگی منتقل می‌کند. نصب نادرست بزرگترین منبع خطا در DP است.
۹. تفاوت فشار مطلق، گیج و اختلاف فشار در انتخاب ترانسمیتر چیست؟
مطلق نسبت به خلاء، گیج نسبت به اتمسفر و اختلاف فشار نسبت بین دو نقطه است. مدل سنسور باید با نوع کالیبراسیون و مرجع هم‌خوان باشد؛ برچسب روی دستگاه و دیتاشیت تعیین می‌کند DP برای ΔP است یا ترانسمیتر تک‌پورت برای مطلق/گیج.
۱۰. چطور رنج ترانسمیتر فشار یا DP را درست انتخاب کنیم؟
رنج باید طوری باشد که فشار کاری عادی در میانه اسپان باشد و از حداکثر فشار مجاز فرآیند فراتر نرود. برای DP، حداکثر افت (مثلاً اوریفیس در دبی کامل) را در نظر بگیرید. رنج خیلی بزرگ دقت مؤثر را کم می‌کند؛ خیلی کوچک ریسک ساتوریشن دارد.
نتیجه‌گیری
درک عمیق تفاوت ترانسمیتر فشار و اختلاف فشار اولین قدم در طراحی یک سیستم کنترل دقیق است. به یاد داشته باشید که ترانسمیتر فشار برای نظارت بر ایمنی و فشار نقطه‌ای است، در حالی که ترانسمیتر اختلاف فشار ابزاری چندمنظوره برای تحلیل رفتار سیال (جریان و سطح) محسوب می‌شود.
