اصول انتخاب قالب‌های ریخته‌گری دایکاست و بررسی قیمت فولاد گرمکار

برای انتخاب فولاد قالب دایکاست باید میان مقاومت به خستگی حرارتی، چقرمگی، سختی در دمای بالا، مقاومت سایشی و قابلیت عملیات حرارتی تعادل برقرار شود. نوع آلیاژ مذاب، تیراژ تولید، ابعاد قالب، سرعت سیکل، طراحی خنک‌کاری و کیفیت عملیات حرارتی نیز مستقیماً بر این انتخاب اثر می‌گذارند.

بنابراین بررسی قیمت فولاد گرمکار به‌تنهایی برای تصمیم‌گیری کافی نیست. فولادی که هنگام خرید ارزان‌تر است، اگر باعث ترک‌خوردگی زودهنگام، فرسایش سریع قالب، توقف تولید یا افزایش تعمیرات شود، می‌تواند هزینه نهایی بیشتری به قالب‌ساز تحمیل کند. در این راهنما معیارهای انتخاب فولاد قالب دایکاست و جایگاه گریدهای شناخته‌شده‌ای مانند فولاد ۱.۲۳۴۳ یا H11، فولاد ۱.۲۳۴۴ یا H13 و فولاد W360 را بررسی می‌کنیم.

نیاز قالب، نقطه شروع انتخاب فولاد

انتخاب نهایی به شرایط پروژه بستگی دارد، اما جدول زیر می‌تواند برای غربال اولیه گزینه‌ها مفید باشد:

چرا انتخاب فولاد قالب دایکاست اهمیت دارد

در ریخته‌گری دایکاست، فلز مذاب با سرعت و فشار وارد قالب می‌شود. سطح قالب در هر سیکل ابتدا گرم و سپس سرد می‌شود و هم‌زمان تحت فشار، اصطکاک و تنش‌های مکانیکی قرار می‌گیرد.

فولاد مناسب باید بتواند این شرایط را در تعداد زیادی سیکل تحمل کند. به همین دلیل، نام گرید فقط یکی از اجزای تصمیم است و کیفیت متالورژیکی، عملیات حرارتی، طراحی قالب و نحوه کنترل متریال نیز بر عمر نهایی قالب اثر دارند.

مهم‌ترین معیارهای انتخاب فولاد برای قالب دایکاست

۱. نوع آلیاژ مذاب

دمای مذاب و رفتار آلومینیوم، روی و منیزیم یکسان نیست. در نتیجه فولادی که برای یک قالب دایکاست روی مناسب است، الزاماً برای تولید پرتعداد قطعات آلومینیومی بهترین گزینه نخواهد بود.

در قالب دایکاست آلومینیوم معمولاً ویژگی‌های زیر اهمیت بیشتری دارند:

• مقاومت به خستگی حرارتی
• حفظ سختی در دمای بالا
• مقاومت در برابر فرسایش ناشی از جریان مذاب
• کاهش احتمال چسبندگی آلومینیوم به سطح قالب
• مقاومت در برابر ترک‌های حرارتی

در دایکاست روی (Zn)، دمای کاری پایین‌تر است؛ اما تیراژ بالا، سایش اجزای متحرک و الزامات دقت ابعادی همچنان در انتخاب متریال مؤثر هستند.

۲. تیراژ مورد انتظار

نیاز یک قالب آزمایشی با قالبی که باید به دفعات زیاد سیکل تولید را تحمل کند یکسان نیست. در تیراژ بالا، حتی یک ضعف کوچک در متریال، طراحی یا عملیات حرارتی ممکن است پس از تکرار سیکل‌ها به خرابی جدی تبدیل شود.

برای تعیین سطح کیفی موردنیاز باید عواملی مانند تعداد سیکل هدف، زمان هر سیکل، هزینه تعمیر یا تعویض قالب، ارزش قطعه نهایی و خسارت ناشی از توقف خط تولید بررسی شوند.

هرچه توقف تولید پرهزینه‌تر باشد، اهمیت استفاده از متریال قابل ردیابی، کنترل مشخصات فولاد و طراحی دقیق‌تر عملیات حرارتی نیز بیشتر می‌شود.

۳. ابعاد و هندسه قالب

گوشه‌های تیز، سوراخ‌های نزدیک به سطح، حکاکی‌های عمیق، اختلاف شدید ضخامت و مقاطع بزرگ می‌توانند تمرکز تنش ایجاد کنند.

در چنین شرایطی، توجه صرف به سختی بالا کافی نیست. فولاد باید چقرمگی مناسبی نیز داشته باشد تا احتمال ترک یا شکست ناگهانی کاهش پیدا کند.

در قالب‌های بزرگ و پیچیده بهتر است موارد زیر بررسی شوند:

• یکنواختی سختی در سطح و مغز
• قابلیت سخت‌شدن مقاطع ضخیم
• احتمال تاب‌برداشتن پس از عملیات حرارتی
• محل تغییر مقطع و تمرکز تنش
• فاصله کانال‌های خنک‌کاری از سطح
• میزان اضافه ماشین‌کاری موردنیاز

۴. نوع خرابی احتمالی

انتخاب فولاد زمانی دقیق‌تر می‌شود که مهم‌ترین مکانیزم خرابی از ابتدا مشخص باشد.

اگر قالب مشابهی پیش‌تر دچار خرابی شده است، بررسی محل و شکل خرابی می‌تواند اطلاعات ارزشمندی برای انتخاب متریال بعدی فراهم کند. در چنین شرایطی حتی کنترل‌هایی مانند سختی‌سنجی، متالوگرافی یا آزمون‌های غیرمخرب می‌توانند به تشخیص بهتر وضعیت قطعه و علت آسیب کمک کنند.

۵. طراحی خنک‌کاری و کنترل دمای قالب

کانال‌های خنک‌کاری فقط برای کاهش زمان سیکل نیستند. فاصله، قطر و محل قرارگیری آن‌ها بر اختلاف دمای سطح و مغز قالب اثر می‌گذارد.

خنک‌کاری بسیار شدید یا نامتوازن می‌تواند تنش حرارتی را افزایش دهد. از طرف دیگر، خنک‌کاری ناکافی نیز ممکن است باعث بالا رفتن دمای قالب، نرم‌شدن سطح و افزایش زمان سیکل شود.

برای کنترل این شرایط باید محل و فاصله کانال‌ها، نحوه پیش‌گرم قالب، دمای سیال خنک‌کننده، توقف‌های طولانی خط و سرعت گرم و سرد شدن قالب به‌صورت یک مجموعه بررسی شوند.

فولاد ۱.۲۳۴۳ یا H11 برای قالب دایکاست

فولاد ۱.۲۳۴۳ که با نام H11 نیز شناخته می‌شود، یکی از فولادهای ابزار گرمکار کروم‌دار است. این گرید به دلیل چقرمگی مناسب و مقاومت در برابر تنش‌ها و ترک‌های حرارتی در قالب‌سازی، آهنگری و برخی کاربردهای ریخته‌گری تحت فشار مورد استفاده قرار می‌گیرد.

از مهم‌ترین ویژگی‌های H11 می‌توان به موارد زیر اشاره کرد:

• چقرمگی مناسب در شرایط کاری گرم
• مقاومت قابل قبول در برابر شوک حرارتی
• قابلیت عملیات حرارتی
• مقاومت مناسب در برابر رشد ترک
• قابلیت استفاده در قطعات تحت تنش حرارتی و مکانیکی

H11 می‌تواند برای قالب‌ها یا اجزایی بررسی شود که کنترل ترک‌خوردگی در آن‌ها اهمیت بالایی دارد. بااین‌حال، درج نام H11 روی فاکتور به‌تنهایی برای ارزیابی متریال کافی نیست؛ کیفیت تولید، گواهی متریال، ابعاد و وضعیت عملیات حرارتی نیز باید مشخص باشند.

فولاد ۱.۲۳۴۴ یا H13؛ گرید شناخته‌شده قالب‌سازی

فولاد ۱.۲۳۴۴ یا H13 یکی از شناخته‌شده‌ترین فولادهای گرمکار در صنعت قالب‌سازی است. این گرید تعادل مناسبی میان سختی گرم، مقاومت سایشی، چقرمگی و مقاومت به خستگی حرارتی ایجاد می‌کند.

H13 در قالب‌های دایکاست، قالب‌های آهنگری، اینسرت‌ها و قسمت‌هایی که به‌طور هم‌زمان در معرض دما و سایش قرار دارند قابل بررسی است. البته استفاده از H13 به معنای حذف تمام مشکلات قالب نیست؛ کیفیت متریال، ماشین‌کاری، پرداخت سطح، طراحی و عملیات حرارتی همچنان تعیین‌کننده‌اند.

مقایسه فولاد H11 و H13

پرسش H11 بهتر است یا H13، پاسخ مطلقی ندارد و باید بر اساس شرایط کاری قالب پاسخ داده شود.

از نظر اقتصادی نیز مقایسه نباید فقط به عدد اولیه خرید محدود شود. هنگام بررسی قیمت فولاد 2344 در کنار H11 باید کیفیت متریال، ابعاد خام، میزان پرت ماشین‌کاری، تیراژ قالب و مسیر عملیات حرارتی را نیز در نظر گرفت؛ زیرا تفاوت هزینه اولیه زمانی معنا پیدا می‌کند که با عمر مورد انتظار قالب و هزینه توقف یا تعمیر مقایسه شود.

یک H13 با کیفیت نامناسب یا عملیات حرارتی غیراصولی حتی ممکن است عملکرد ضعیف‌تری از H11 با کیفیت و عملیات حرارتی کنترل‌شده داشته باشد. بنابراین مقایسه این دو فولاد باید فراتر از نام گرید و قیمت هر کیلوگرم انجام شود.

فولاد W360 در چه بخش‌هایی کاربرد دارد

W360 یک گرید اختصاصی فولاد گرمکار است و نباید آن را معادل مستقیم H11 یا H13 در نظر گرفت. این فولاد برای دستیابی به سختی بالا همراه با مقاومت سایشی و چقرمگی مناسب توسعه یافته است.

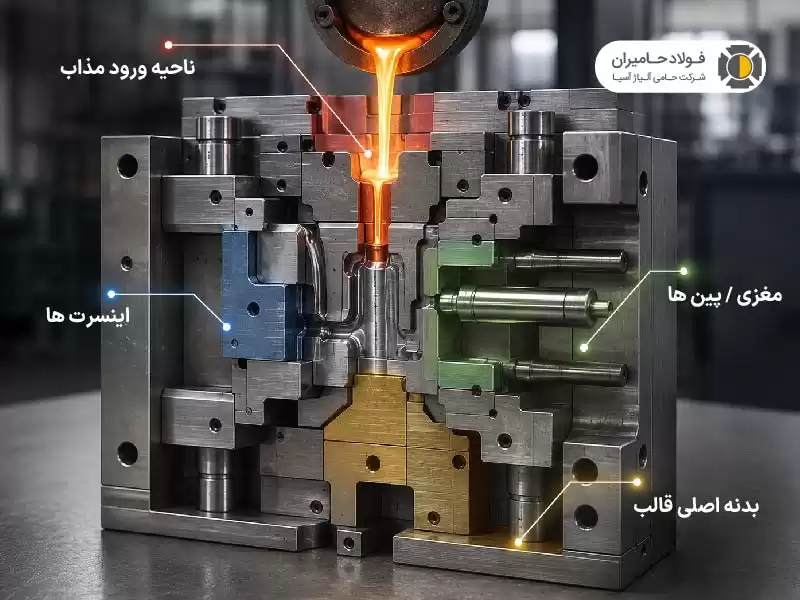

W360 بیشتر برای اجزای کوچک‌تر و پرفشار قالب قابل بررسی است؛ از جمله:

• اینسرت‌های کوچک
• مغزی قالب
• پین مغزی
• پین پران
• قطعات نزدیک ناحیه ورود مذاب
• بخش‌هایی که سایش یا فشار موضعی بالایی دارند

استفاده از W360 برای تمام بدنه قالب یک توصیه عمومی نیست. مزیت این گرید زمانی بیشتر مشخص می‌شود که در یک ناحیه محدود، سایش، فشار یا دمای موضعی باعث کاهش عمر فولادهای متداول شده باشد.

آیا سایر فولادهای گرمکار برای دایکاست مناسب‌اند

فولادهایی مانند ۱.۲۵۶۷، ۱.۲۵۸۱، ۱.۲۷۱۴ و ۱.۲۷۴۰ نیز در گروه فولادهای ابزار یا فولادهای قابل استفاده در شرایط گرم قرار می‌گیرند، اما این موضوع به معنای جایگزینی مستقیم آن‌ها با H11 یا H13 نیست.

برای ارزیابی هر گرید باید محدوده دمای کاری، چقرمگی، سختی گرم، ابعاد قابل تأمین، مسیر عملیات حرارتی و مکانیزم خرابی مورد انتظار بررسی شود. دیتاشیت گرید و شرایط واقعی قطعه باید مبنای تصمیم باشند، نه صرفاً قرار گرفتن فولاد در گروه گرمکار.

عملیات حرارتی؛ بخش جدانشدنی انتخاب فولاد

عملیات حرارتی نامناسب می‌تواند مزیت یک فولاد باکیفیت را از بین ببرد. مسیر سخت‌کاری و تمپر باید با گرید، ابعاد و هندسه قالب هماهنگ باشد.

مراحل مهم بسته به گرید و قطعه می‌تواند شامل موارد زیر باشد:

۱. تنش‌زدایی پس از ماشین‌کاری سنگین
۲. پیش‌گرم مرحله‌ای و یکنواخت
۳. آستنیته‌کردن در دمای مناسب
۴. سردکردن کنترل‌شده
۵. اجرای تمپرهای موردنیاز
۶. کنترل سختی نهایی
۷. بررسی تاب‌برداشتن یا ترک احتمالی

برای فولادهای ابزار گرمکار، کنترل تجهیزات و روش اجرای عملیات اهمیت زیادی دارد. برای نمونه، سخت‌کاری تحت خلأ می‌تواند در کاربردهای مناسب برای کنترل بهتر سطح قطعه مورد استفاده قرار گیرد و پس از آن نیز تمپر و در صورت نیاز تنش‌زدایی باید متناسب با مشخصات فولاد انجام شود.

به همین دلیل نمی‌توان یک دستور عملیات حرارتی ثابت را برای تمام قالب‌های H11 یا H13 توصیه کرد. ابعاد مقطع، نوع کوره، هندسه قطعه، سرعت سردکردن و سختی هدف باید هم‌زمان بررسی شوند.

نیتراسیون قالب دایکاست؛ مفید اما نیازمند کنترل

نیتراسیون می‌تواند سختی سطح و مقاومت سایشی برخی قطعات قالب را افزایش دهد و در کاربرد مناسب به بهبود رفتار سطح کمک کند.

بااین‌حال، اجرای نامناسب آن ممکن است لایه‌ای نامطلوب یا بیش از حد ترد ایجاد کند. بنابراین سختی مغز، عمق لایه، سختی سطح، وضعیت لایه ترکیبی و شرایط تنش مکانیکی و حرارتی قطعه باید کنترل شوند.

روش‌هایی مانند نیتراسیون پلاسما نیز برای برخی قطعات قابل بررسی هستند، اما انتخاب آن‌ها باید بعد از تعیین گرید، سختی مغز و شرایط واقعی کار انجام شود. نیتراسیون جایگزین انتخاب صحیح فولاد یا عملیات حرارتی اصولی نیست؛ بلکه یک مرحله تکمیلی برای کاربرد مشخص است.

قیمت فولاد گرمکار به چه عواملی بستگی دارد

هزینه نهایی فولاد قالب فقط حاصل ضرب وزن در قیمت هر کیلوگرم نیست. گرید، روش تولید، کیفیت، ابعاد و خدمات آماده‌سازی می‌توانند هزینه واقعی سفارش را تغییر دهند.

برای مقایسه اقتصادی بهتر است قیمت قطعه خام قابل استفاده و قابل تحویل محاسبه شود، نه فقط قیمت اسمی هر کیلوگرم.

ممکن است یک بلوک ارزان‌تر به دلیل ابعاد نامتناسب، پرت زیاد و ماشین‌کاری طولانی‌تر هزینه نهایی بیشتری ایجاد کند. در مقابل، انتخاب ابعادی نزدیک‌تر به نقشه یا آماده‌سازی اولیه متریال با روش برش مناسب می‌تواند پرت و زمان ساخت را کاهش دهد.

چک‌لیست نهایی انتخاب فولاد قالب دایکاست

پیش از ثبت سفارش بهتر است پاسخ این پرسش‌ها مشخص باشد:

• چه آلیاژی در قالب تزریق می‌شود؟
• دمای کاری و فشار فرایند چقدر است؟
• تیراژ مورد انتظار چند سیکل است؟
• مهم‌ترین ریسک قالب، ترک است یا سایش؟
• قالب چه ابعاد و تغییرات مقطعی دارد؟
• کدام ناحیه بیشترین حرارت یا فشار را تحمل می‌کند؟
• سختی نهایی موردنظر چقدر است؟
• آیا کیفیت ESR لازم است؟
• چه گواهی یا آزمایشی باید دریافت شود؟
• چه ابعاد خامی کمترین پرت را ایجاد می‌کند؟
• کدام روش برش برای قطعه مناسب‌تر است؟
• عملیات حرارتی در چه مرحله‌ای انجام می‌شود؟
• هزینه حمل و زمان تحویل چقدر است؟

اگر پاسخ برخی از این پرسش‌ها مشخص نیست، تصمیم برای خرید گرید یا انتخاب ابعاد خام بهتر است قبل از سفارش با بررسی فنی تکمیل شود.

تأمین فولاد قالب دایکاست با رویکرد فنی در فولاد حامیران

در تأمین فولاد قالب، موجود بودن یک گرید تنها بخشی از مسئله است. انتخاب متریال، ابعاد خام، روش برش، کنترل مشخصات و مسیر عملیات حرارتی باید در کنار یکدیگر بررسی شوند؛ زیرا هرکدام می‌توانند بر هزینه ساخت و عملکرد نهایی قالب اثر بگذارند.

فولاد حامیران امکان بررسی گریدهای گرمکار از جمله فولاد ۱.۲۳۴۳ یا H11، فولاد ۱.۲۳۴۴ یا H13 و W360 را متناسب با موجودی و شرایط پروژه فراهم می‌کند.

کنترل متریال پیش از ساخت

در پروژه‌هایی که صحت متریال یا بررسی علت خرابی اهمیت بیشتری دارد، می‌توان از خدمات آزمایشگاهی متناسب با نیاز پروژه استفاده کرد؛ از جمله:

• سختی‌سنجی
• متالوگرافی
• آنالیز شیمیایی
• آزمون‌های غیرمخرب

این بررسی‌ها می‌توانند پیش از ورود قطعه به مراحل پرهزینه ماشین‌کاری یا هنگام بررسی خرابی یک قطعه، اطلاعات دقیق‌تری در اختیار سازنده قرار دهند.

عملیات حرارتی و آماده‌سازی قطعه

در مجموعه خدمات فولاد حامیران، فرآیندهایی مانند سخت‌کاری تحت خلأ، تمپر، تنش‌زدایی و نیتراسیون پلاسما در کنار دیگر خدمات فنی ارائه می‌شوند.

همچنین اگر ابعاد خام متریال فاصله زیادی با نقشه داشته باشد، انتخاب روش برش مناسب اهمیت بیشتری پیدا می‌کند. این موضوع به‌ویژه در بلوک‌ها، اینسرت‌ها و قطعاتی که متریال سهم بالایی از هزینه ساخت دارد، اهمیت بیشتری پیدا می‌کند.

در نهایت، خرید اقتصادی فولاد گرمکار الزاماً به معنای انتخاب ارزان‌ترین گرید نیست. انتخاب مناسب زمانی انجام می‌شود که متریال با شرایط واقعی قالب سازگار باشد و مجموعه تصمیم‌ها به کاهش ریسک خرابی، پرت متریال، دوباره‌کاری و توقف تولید کمک کند.
