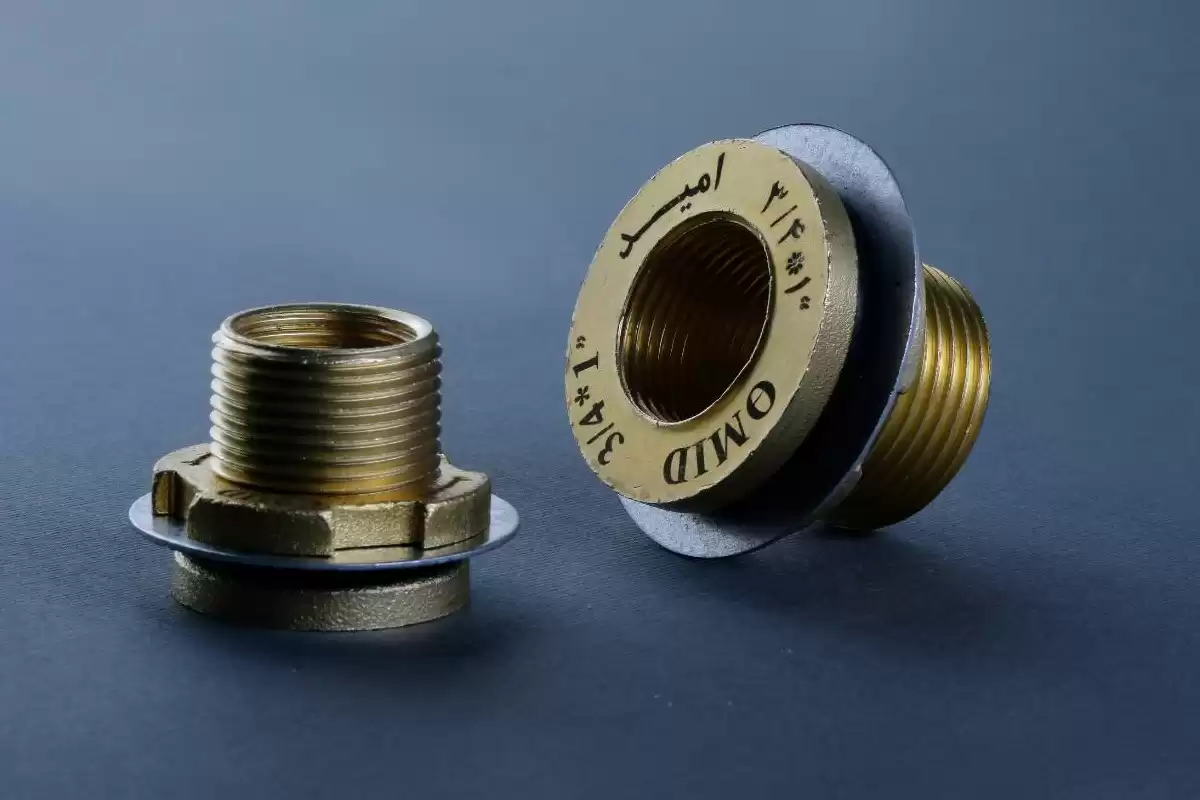

فیتینگ چیست؟ معرفی انواع فیتینگ و کاربرد آن در منبع آب و تانکر

چکیده عناوین

• منظور از فیتینگ چیست؟
• فیتینگ منبع آب چیست و چه کاربردی دارد؟
• فیتینگ تانکر آب و فیتینگ تانکر پلاستیکی
• انواع فیتینگ بر اساس سایز
• چرا فیتینگ برنجی برای منبع آب انتخاب می‌شود؟
• قیمت فیتینگ منبع آب چقدر است؟
• هنگام خرید فیتینگ منبع به چه نکاتی توجه کنیم؟
• نحوه نصب فیتینگ منبع آب
• فیتینگ چه ارتباطی با شیر فلوتر دارد؟
• سوالات متداول درباره فیتینگ

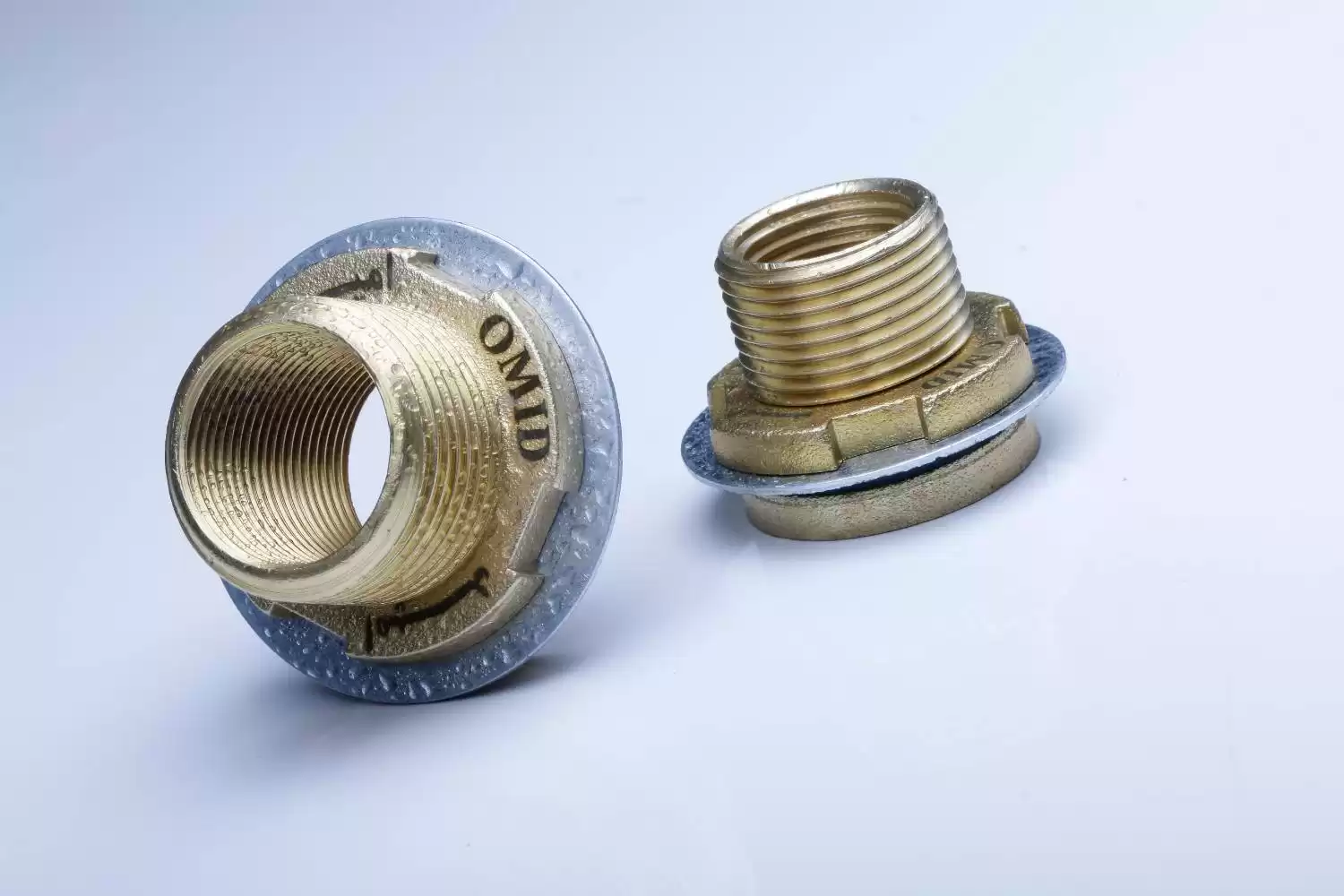

در مهندسی تأسیسات و سیستم‌های انتقال سیالات، بررسی این‌که منظور از فیتینگ چیست نقطه‌آغاز طراحی خطوط آبرسانی محسوب می‌شود. فیتینگ لوله یا رابط دیواره مخزن (Bulkhead Fitting)، قطعه‌ای مکانیکی و مهندسی‌شده است که عبور ایمن، استاندارد و کاملاً بدون نشتی سیال را از دیواره‌های یک مخزن، منبع یا خط لوله‌کشی امکان‌پذیر می‌سازد. وظیفه اصلی فیتینگ ایجاد یک نقطه اتصال و اتکا رزوه شده و مستحکم روی دیواره‌های غیرفلزی یا فلزی است که ذاتاً قابلیت رزوه مستقیم را ندارند.

جهت اطلاعات بیشتر مقاله فیتینگ چیست ؟ کاربردها و ویژگی‌ها | انواع سایز را در سایت گروه تولیدی صنعتی امید بخوانید

مکانیسم عملکردی فیتینگ بر ایجاد اتصال فشاری دوطرفه استوار است؛ به طوری که بدنه اصلی قطعه از یک سمت دیواره عبور کرده و با فشردگی واشرهای آب‌بندی از طریق مهره قفل‌‌کننده، از هرگونه خروج مایعات تحت فشار هیدرواستاتیک جلوگیری می‌کند. تفاوت اساسی فیتینگ لوله با لوله‌ها و اتصالات معمولی در نوع کاربری و اجزای تشکیل‌دهنده آن نهفته است. اتصالات معمولی مانند زانوها یا سه‌راهی‌ها صرفاً جهت تغییر مسیر یا شاخه‌گیری در لوله‌کشی استفاده می‌شوند، در حالی که فیتینگ ساختاری چهارجزئی شامل بدنه رزوه شده، مهره پره‌ای یا شش‌گوش، واشر فلزی و واشر لاستیکی اختصاصی دارد که پایداری مکانیکی دیواره مخزن را تضمین می‌نماید.

در سیستم‌های انتقال و کنترل آب، فیتینگ‌ها شاه‌راه اصلی اتصال تجهیزات جانبی نظیر پمپ‌ها، شیرآلات قطع و وصل، سنسورها و شیرهای شناور هستند. بدون استفاده از فیتینگ استاندارد، امکان اتصال ایمن لوله‌کشی به مخازن وجود ندارد و سیستم مستعد بروز نشتی، افت فشار و آسیب به بدنه مخزن خواهد بود.

فیتینگ منبع آب چیست و چه کاربردی دارد؟

فیتینگ منبع آب قطعه‌ای برنجی و دوار است که برای ایجاد ورودی‌ها و خروجی‌های استاندارد روی انواع مخازن ذخیره آب آشامیدنی نصب می‌شود. از آنجا که مخازن ذخیره آب به‌صورت یکپارچه و بدون سوراخ تولید می‌شوند، برای بهره‌برداری و اتصال آن‌ها به شبکه آبرسانی، الزاماً باید از فیتینگ مخزن استفاده کرد.

تجهیزات جانبی و لوله‌ها در چهار موضع اصلی از طریق فیتینگ به منبع آب متصل می‌شوند:

• محل ورودی آب (Inlet): در بالاترین نقطه بدنه مخزن جهت متصل کردن لوله آب شهری یا ورودی پمپ.
• محل خروجی آب (Outlet): در نزدیک‌ترین نقطه به کف مخزن (با رعایت حداقل ۵ سانتی‌متر فاصله برای جلوگیری از ورود رسوبات ته‌نشین‌شده به شبکه) جهت تغذیه ساختمان یا پمپ آبرسانی.
• محل سرریز (Overflow): در قسمت فوقانی دیواره مخزن برای هدایت آب اضافی به شبکه فاضلاب در صورت خرابی شناور.
• محل تخلیه (Drain): در پایینی‌ترین بخش مخزن برای شستشوی دوره‌ای و خروج لجن.

نقش فیتینگ در اتصال تجهیزاتی مانند شیر فلوتر یا شناور حیاتی است؛ زیرا فلوتر مستقیماً درون رزوه‌های فیتینگ ورودی بسته می‌شود. عدم انتخاب سایز متناسب در زمان خرید فیتینگ منبع می‌تواند بازدهی کل سیستم آبرسانی را مختل کند. انتخاب سایز کوچکتر از حد نیاز باعث محدودیت دبی جریان و افت فشار در طبقات بالا می‌شود و انتخاب سایز بزرگتر علاوه بر افزایش هزینه‌ها، فشار مضاعفی بر دیواره مخزن وارد می‌سازد.

فیتینگ تانکر آب و فیتینگ تانکر پلاستیکی

فیتینگ تانکر آب چه کاربردی دارد؟

کاربرد اصلی فیتینگ تانکر آب یکپارچه‌سازی تانکر ذخیره با شبکه لوله‌کشی ساختمان و جلوگیری از انتقال لرزش‌های سیستم به دیواره مخزن است. این قطعه فشار هیدرواستاتیک خروجی آب را مهار کرده و امکان نصب شیرآلات قطع و وصل، پمپ‌های فشار و اتصالات متحرک را فراهم می‌سازد.

فیتینگ تانکر پلاستیکی چگونه انتخاب می‌شود؟

در عرف بازار تأسیسات، منظور از فیتینگ تانکر پلاستیکی، فیتینگ برنجی است که برای نصب روی تانکرها و مخازن پلی‌اتیلنی (پلاستیکی) انتخاب می‌شود. اگرچه مخازن از جنس پلی‌اتیلن هستند، اما اتصالات برنجی بهترین و مطمئن‌ترین گزینه برای آن‌ها محسوب می‌شوند. فیتینگ‌های برنجی به دلیل استحکام فوق‌العاده رزوه‌ها، عدم تغییر شکل تحت گشتاور بستن مهره و ماندگاری طولانی، برتری قاطعی بر سایر اتصالات دارند.

برای انتخاب فیتینگ مناسب جهت فیتینگ مخزن پلاستیکی، باید ضخامت دیواره تانکر، سایز رزوه مورد نیاز و میزان فشار کاری سیستم مد نظر قرار گیرد. برنج استاندارد با عیار بهداشتی، بدون واکنش شیمیایی با آب شرب، آب‌بندی بی‌نقصی را روی بدنه پلی‌اتیلن ایجاد می‌کند.

نکات مهم هنگام نصب فیتینگ روی تانکر پلاستیکی

نصب فیتینگ تانکر آب روی تانکرهای پلاستیکی مستلزم رعایت استانداردهای فنی زیر است:

• استفاده از گردبر استاندارد: قطر سوراخ گردبر باید دقیقاً متناسب با رزوه روپیچ فیتینگ باشد تا لقی ایجاد نشود.
• پاکسازی کامل براده‌ها: تمامی تراشه‌های پلاستیکی حاصل از گردبر زدن باید از داخل تانکر خارج شوند تا وارد شیر فلوتر یا ورودی پمپ نشوند.
• تنظیم نیروی سفت‌کردن: مهره برنجی فیتینگ باید با فشار متعادل بسته شود؛ اعمال نیروی بیش از حد باعث دوپهن شدن یا تغییر شکل واشر لاستیکی و در نتیجه بروز نشتی زیر فشار آب می‌شود.

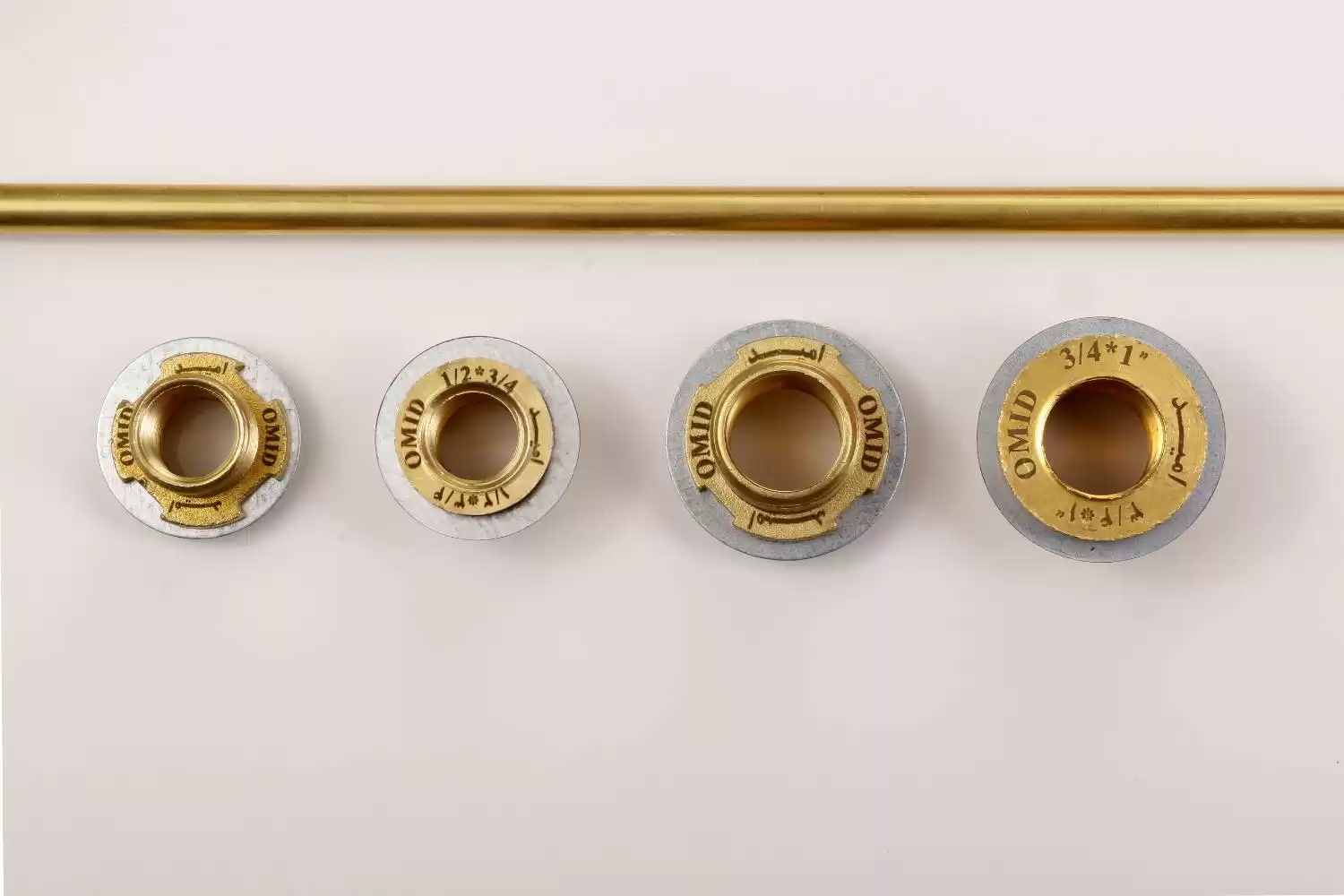

انواع فیتینگ بر اساس سایز

سایزبندی فیتینگ‌ها بر پایه استانداردهای رزوه لوله‌کشی (NPT یا BSPT) و بر حسب اینچ طبقه‌بندی می‌شود. انتخاب سایز مناسب فیتینگ تبدیلی برنجی بر اساس دبی ورودی و خروجی مورد نیاز تعیین می‌گردد.

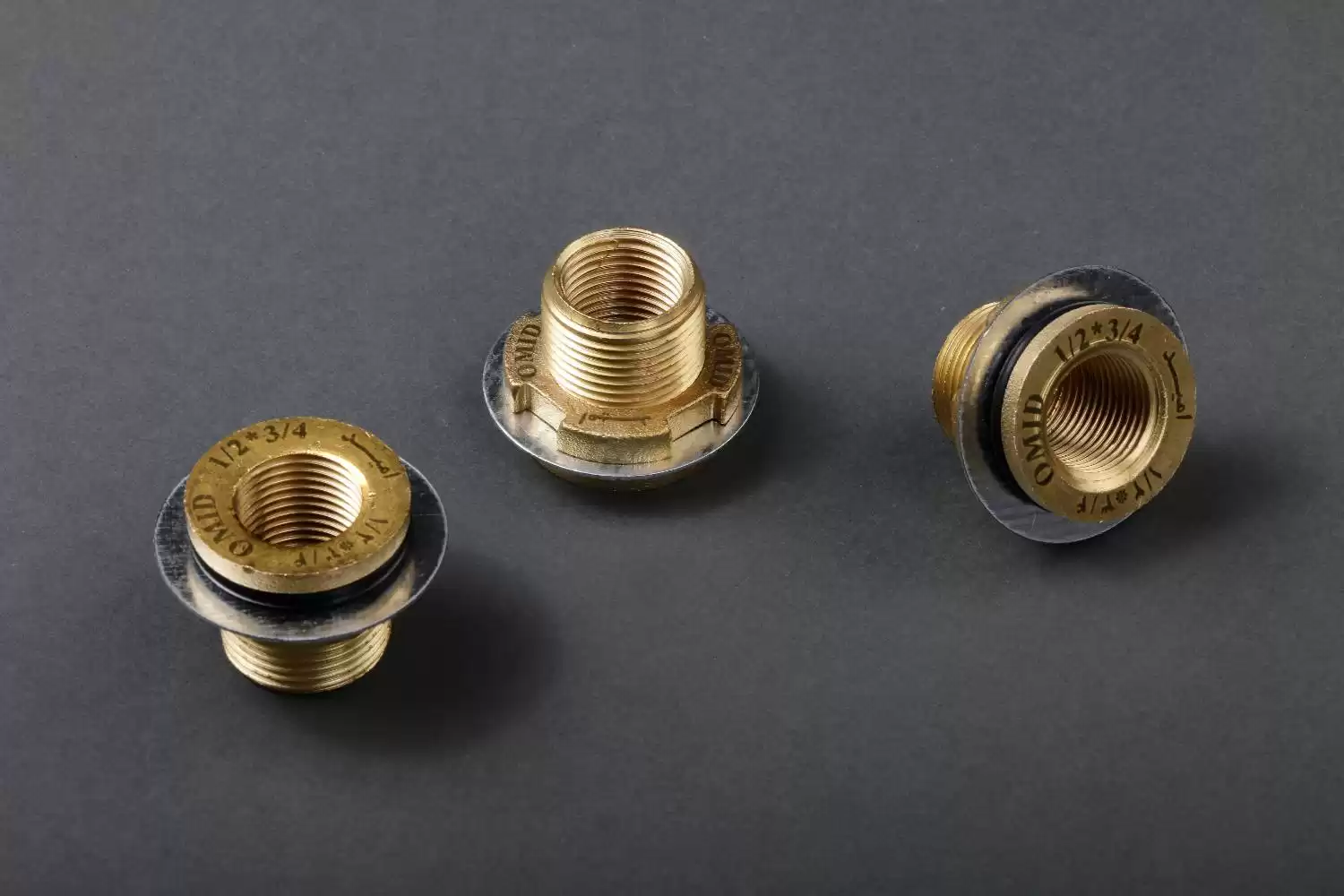

فیتینگ 1/2 چیست؟

فیتینگ 1/2 اینچ کوچک‌ترین سایز کاربردی در تأسیسات شهری است. از فیتینگ 1/2 معمولاً در بخش ورودی آب مخازن با حجم متناسب (تا ۵۰۰ لیتر) و جهت اتصال شیرهای فلوتر مکانیکی سایز کوچک استفاده می‌شود. این سایز به دلیل مقطع نازک‌تر، برای خروجی‌های متصل به پمپ فشار قوی توصیه نمی‌شود، زیرا می‌تواند با محدود کردن دبی ورودی به پمپ، موجب پدیده کاویتاسیون شود. فیتینگ 1/2 اینچ برنجی امید که با آلیاژ شمش با هنر و تولید به روش فورج گرم، یک فیتینگ با کیفیت و با دوام است که خیال شما را بابت کارکرد فیتنیگ آسوده می‌کند.

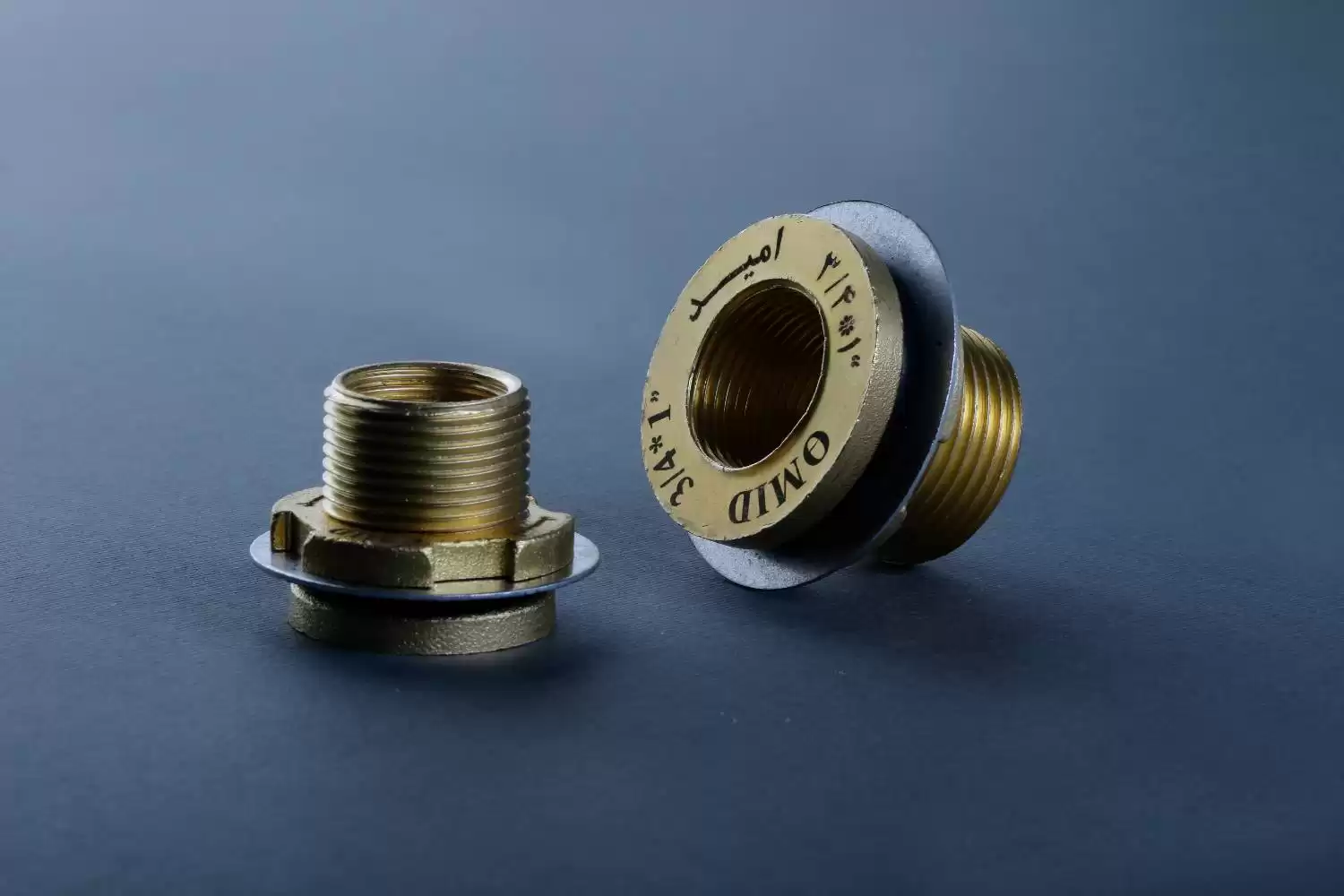

فیتینگ 3/4 و 1 اینچ

فیتینگ‌های سایز ۳/۴ و ۱ اینچ پرمصرف‌ترین اتصالات در تاسیسات آبرسانی ساختمانی هستند.

• فیتینگ 3/4 اینچ: سایزی استاندارد برای خطوط ورودی تانکرهای پلاستیکی در ساختمان‌های چندواحدی است که امکان پر شدن مخزن در زمان بهینه را فراهم می‌سازد.
• فیتینگ 1 اینچ: انتخاب اول برای خروجی اصلی مخازن و اتصال مستقیم به پمپ‌های آب خانگی است. این سایز با عبور دادن دبی کافی، فشار هیدرولیکی مناسبی را پشت پمپ ایجاد کرده و از فشار آمدن به موتور پمپ جلوگیری می‌نماید..

قیمت فیتینگ برنجی 1 اینچ

سایز ۱ اینچ به دلیل میزان آلیاژ برنج به‌کاررفته و فرایند ماشین‌کاری دقیق‌تر، قیمت بالاتری نسبت به سایزهای کوچک‌تر دارد. با این حال، قیمت فیتینگ برنجی 1 اینچ صرفاً بر اساس سایز تعیین نمی‌شود. فاکتورهایی مانند سنگینی قطعه (وزن برنج مصرفی)، خلوص آلیاژ، کیفیت رزوه‌ها، ضخامت واشر فلزی و نوع لاستیک آب‌بندی، تعیین‌کننده قیمت نهایی این محصول در بازار هستند.

چرا فیتینگ برنجی برای منبع آب انتخاب می‌شود؟

در سیستم‌های ذخیره و توزیع آب آشامیدنی، انتخاب جنس اتصالات مستقیماً با بهداشت و دوام تأسیسات در ارتباط است. آلیاژ برنج (ترکیب مس و روی) استانداردترین و کارآمدترین ماده برای ساخت فیتینگ منبع آب است.

دلایل اصلی اولویت داشتن آلیاژ برنج عبارتند از:

• مقاومت بی‌نظیر در برابر خوردگی: آلیاژ برنج در برابراکسیژن محلول در آب دچار زنگ‌زدگی و پوسیدگی نمی‌شود.
• خواص آنتی‌باکتریال و بهداشتی: وجود مس در آلیاژ برنج از رشد جلبک، باکتری و میکروارگانیسم‌ها در محل اتصال جلوگیری کرده و کیفیت آب شرب را حفظ می‌کند.
• مقاومت مکانیکی و حرارتی بالا: فیتینگ برنجی در برابر نوسانات شدید دما (از انجماد زمستان تا گرمای تابستان) و فشارهای مکانیکی پمپ دچار ترک‌خوردگی نمی‌شود.
• رزوه‌پذیری عالی: رزوه‌های برنجی تحت چندین بار باز و بسته‌شدن یا سفت‌کردن اتصالات دچار هرزشدگی نمی‌شوند.

هنگام تصمیم‌گیری برای خرید فیتینگ برنجی، کیفیت ساخت اهمیت بالایی پیدا می‌کند. قطعاتی که از آلیاژ برنج استاندارد تولید شده‌اند، فاقد ناخالصی‌های سرب بوده و سلامتی مصرف‌کنندگان را به خطر نمی‌اندازند. این فیتینگ‌ها برای انواع مخازن پلی‌اتیلن، تانکرهای پلاستیکی و سیستم‌های آبرسانی شهری و صنعتی بهترین گزینه هستند.

قیمت فیتینگ منبع آب چقدر است؟

تفاوت قیمت در انواع قیمت فیتینگ منبع آب به فاکتورهای متعددی در ساختار و فرآیند تولید قطعه بازمی‌گردد. شناخت این عوامل به خریداران کمک می‌کند تا قطعه‌ای با کیفیت متناسب با نیاز خود تهیه کنند.

تنوع در قیمت فیتینگ برنجی این امکان را فراهم می‌سازد که برای مصارف کم‌فشار خانگی یا مصارف پرفشار متصل به پمپ، مدل مناسب با بودجه و مشخصات فنی انتخاب گردد.

هنگام خرید فیتینگ منبع به چه نکاتی توجه کنیم؟

برای اطمینان از عملکرد بدون نشتی و طول عمر بالای سیستم، رعایت نکات زیر در زمان خرید فیتینگ منبع ضروری است:

انتخاب سایز مناسب

سایز رزوه فیتینگ باید با قطر لوله‌کشی ورودی، خروجی و دهانه پمپ یا شناور کاملاً هماهنگ باشد تا خط دچار افت فشار نشود.

توجه به جنس فیتینگ

برای مصارف آب شرب خانگی، الزاماً اقدام به خرید فیتینگ برنجی کنید تا از دوام مکانیکی و بهداشت آب مطمئن شوید.

نوع اتصال و رزوه

دقت کنید که رزوه‌ها از نوع استاندارد بوده و بدنه روپیچ فیتینگ طول کافی برای عبور از دیواره مخزن و بستن مهره را داشته باشد.

کیفیت ساخت و آب‌بندی

سطح برنج باید فاقد مک و بادکردگی ریخته‌گری باشد و واشر لاستیکی همراه آن انعطاف‌پذیری و ضخامت لازم را داشته باشد.

تناسب فیتینگ با منبع، تانکر و تجهیزات متصل به آن

قطعه انتخابی باید بر روی سطح انحنا یا تخت تانکر پلاستیکی کاملاً بنشیند و با سایز رزوه شیرآلات جانبی نظیر فلوتر مطابقت داشته باشد.

نحوه نصب فیتینگ منبع آب

( نکته : بدلیل اینکه فقط یکبار با گِردبر جای فیتینگ را در می‌آورید، پس دقت در نصب الزامی است چون قابل ترمیم و اصلاح نیست )

اجرای صحیح مراحل نصب ضامن آب‌بندی ۱۰۰٪ و طول عمر فیتینگ منبع آب است. این فرآیند باید به ترتیب زیر انجام گیرد:

ابتدا محل دقیق سوراخ‌کاری روی مخزن مشخص می‌شود؛ محل ورودی آب در قسمت بالا (پایین‌تر از درب) و محل خروجی در پایین مخزن (با رعایت فاصله ۵ سانتی‌متری از کف برای مهار رسوبات) علامت‌گذاری می‌گردد. سپس با استفاده از دریل و گردبر پلاستیک‌بر هم‌سایز با رزوه فیتینگ، سوراخی کاملاً گرد و صاف ایجاد شده و تمامی براده‌های پلی‌اتیلن از داخل تانکر تخلیه می‌شوند.

در مرحله بعد، واشر لاستیکی (اورینگ) روی بدنه رزوه شده فیتینگ برنجی قرار گرفته و قطعه از داخل مخزن به سمت بیرون فرستاده می‌شود. سپس از سمت بیرون، واشر فلزی و مهره برنجی روی رزوه بسته شده و با آچار مناسب با نیروی متعادل محکم می‌شوند. پس از اتمام نصب، مخزن آبگیری شده و اتصال به مدت ۱۵ دقیقه تحت فشار آب برای اطمینان از عدم وجود چکه تست می‌شود.

فیتینگ چه ارتباطی با شیر فلوتر دارد؟

شیر فلوتر یا شناور، وسیله مکانیکی کنترل سطح آب است که با پر شدن مخزن، جریان ورودی را به‌صورت خودکار قطع می‌کند تا از سرریز شدن آب جلوگیری شود. با این حال، شیر فلوتر نمی‌تواند به‌طور مستقیم روی دیواره پلاستیکی مخزن نصب گردد.

فیتینگ برنجی ورودی، به‌عنوان بستر و رابط اصلی برای نصب شیر فلوتر عمل می‌کند. پایه رزوه شده شیر فلوتر درون رزوه داخلی فیتینگ برنجی بسته شده و با نوار تفلون آب‌بندی می‌گردد. استحکام فیتینگ برنجی باعث می‌شود که فشار ناشی از حرکت اهرم و توپی شناور به دیواره پلاستیکی مخزن منتقل نشده و خستگی ساختاری یا ترک‌خوردگی در بدنه مخزن ایجاد نگردد.

هماهنگی کامل سایز رزوه فیتینگ و پایه شیر فلوتر الزامی است. جهت بررسی سایزها و مشخصات فنی اتصالات برنجی مخازن می‌توانید به دسته فیتینگ مراجعه کرده و برای انتخاب شناور متناسب با منبع آب خود از بخش شیر فلوتر گروه تولیدی صنعتی امید دیدن فرمایید.

جهت اطلاع از آخرین قیمت‌های فیتنیگ امید و سایر محصولات می‌توانید با مراجعه به صفحه تماس با ما گروه تولیدی صنعتی امید، از آخرین تغییرات قیمت و سایر مشخصات اطلاع حاصل کنید.

سوالات متداول درباره فیتینگ

منظور از فیتینگ چیست؟

فیتینگ قطعه‌ای رابط و رزوه شده است که برای ایجاد ورودی و خروجی استاندارد و آب‌بند روی دیواره انواع مخازن آب استفاده می‌شود.

فیتینگ منبع آب چه کاربردی دارد؟

این قطعه امکان اتصال لوله‌های آبرسانی، پمپ‌ها، شیرآلات قطع و وصل و شیر فلوتر را به منبع آب فراهم می‌سازد.

فیتینگ 1/2 برای چه کاربردی مناسب است؟

سایز ۱/۲ اینچ برای ورودی آب مخازن خانگی کوچک و اتصال شناورهای کم‌دبی مناسب است.

فیتینگ تانکر پلاستیکی چیست؟

به فیتینگ‌های برنجی استانداردی گفته می‌شود که همراه با واشر آب‌بندی اختصاصی برای نصب روی تانکرها و مخازن پلی‌اتیلنی استفاده می‌شوند.

قیمت فیتینگ منبع آب به چه عواملی بستگی دارد؟

قیمت این محصول به سایز قطعه، وزن برنج مصرفی، کیفیت رزوه‌تراشی و مرغوبیت واشرهای آب‌بندی بستگی دارد.

فیتینگ برنجی بهتر است یا فیتینگ با جنس‌های دیگر؟

فیتینگ برنجی به دلیل استحکام بالای رزوه‌ها، مقاومت در برابر خوردگی، ویژگی آنتی‌باکتریال و طول عمر فوق‌‌العاده، بهترین انتخاب برای آب شرب است.

برای خرید فیتینگ منبع چه سایزی انتخاب کنیم؟

سایز فیتینگ باید متناسب با قطر لوله‌کشی و دبی مورد نیاز پمپ یا شبکه انتخاب شود؛ معمولاً سایز ۳/۴ برای ورودی و سایز ۱ اینچ برای خروجی اصلی مخازن خانگی استاندارد است.
