انتخاب لوله مانیسمان مناسب، از تعیین رده و ضخامت دیواره تا بررسی استاندارد ساخت و کیفیت مواد، یکی از مراحل مهم در تأمین تجهیزات پایپینگ صنعتی است. در پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی، انتخاب محصول باید با شرایط واقعی بهره‌برداری و الزامات فنی پروژه مطابقت داشته باشد.
شناخت تفاوت لوله مانیسمان رده ۲۰، ۴۰ و ۸۰، آشنایی با استانداردهای ASTM و API و بررسی مدارک کیفی، به خریداران کمک می‌کند تا با دید دقیق‌تری درباره تأمین این محصول تصمیم بگیرند.
زرپالایش عصر صنعت با نام تجاری ValveSend در حوزه تأمین تجهیزات صنایع نفت، گاز، پتروشیمی و واحدهای صنعتی فعالیت می‌کند. این مجموعه با عرضه محصولات حوزه پایپینگ، از جمله لوله‌ها، اتصالات و شیرآلات صنعتی، در زنجیره تأمین تجهیزات موردنیاز پروژه‌ها حضور دارد.
برای خریدارانی که به دنبال انتخاب لوله مانیسمان متناسب با مشخصات فنی پروژه هستند، شناخت معیارهای خرید و بررسی گزینه‌های قابل تأمین، نقطه شروع مناسبی برای دریافت پیشنهاد خرید است.

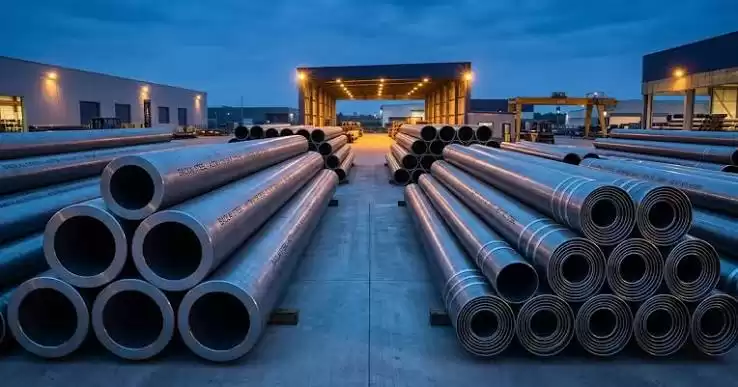

لوله مانیسمان چیست و چرا در پروژه‌های صنعتی استفاده می‌شود؟
لوله مانیسمان یا لوله بدون درز (Seamless Steel Pipe) نوعی لوله فولادی است که بدنه آن بدون ایجاد درز جوش طولی تولید می‌شود. در روش متداول تولید گرم، شمش فولادی پس از حرارت‌دهی سوراخ‌کاری شده و با عملیات نورد و شکل‌دهی به لوله تبدیل می‌شود. روش تولید، ترکیب شیمیایی فولاد، خواص مکانیکی و کنترل کیفیت، بر مشخصات محصول نهایی اثر می‌گذارند.
نبود درز جوش طولی یکی از ویژگی‌های ساختاری این لوله‌هاست؛ بااین‌حال، مانیسمان بودن به‌تنهایی به معنای کیفیت بالاتر در تمام شرایط یا مناسب بودن برای هر فشار و دمایی نیست. انتخاب محصول باید با توجه به استاندارد ساخت، گرید فولاد، ضخامت دیواره، کیفیت تولید و شرایط بهره‌برداری انجام شود.
لوله‌های بدون درز در کاربردهایی مانند خطوط فرایندی، انتقال سیالات، تأسیسات صنعتی و برخی سرویس‌های دما و فشار بالا مورد استفاده قرار می‌گیرند. استاندارد ASTM A106 برای لوله فولاد کربنی بدون درز مورد استفاده در سرویس دما بالا تدوین شده است؛ در مقابل، استاندارد ASTM A53 انواع مشخصی از لوله‌های فولادی درزدار و بدون درز را پوشش می‌دهد. بنابراین، نام استاندارد و نوع ساخت باید هم‌زمان در مشخصات سفارش درج شوند.
انواع لوله مانیسمان بر اساس رده
رده یا Schedule یکی از مشخصات اصلی در انتخاب لوله مانیسمان است. این شاخص در کنار سایز اسمی، ضخامت اسمی دیواره را مشخص می‌کند. در یک سایز اسمی یکسان، افزایش رده معمولاً به معنای ضخامت بیشتر و قطر داخلی کمتر است.
لوله مانیسمان رده ۲۰؛ انتخاب بر اساس نیاز واقعی طراحی
خرید لوله مانیسمان رده ۲۰ در سایزهای مربوط، دیواره نسبتاً نازک‌تری نسبت به برخی رده‌های بالاتر دارد. این ویژگی می‌تواند در پروژه‌هایی که محاسبات طراحی ضخامت کمتری را مجاز می‌دانند، به کاهش وزن و هزینه مواد کمک کند.
پیش از انتخاب این رده باید فشار و دمای کاری، نوع سیال، خوردگی مجاز، الزامات اتصال و حداقل ضخامت موردنیاز بررسی شوند. رده ۲۰ لوله مانیسمان را نمی‌توان صرفاً به دلیل ضخامت کمتر برای تمام خطوط کم‌فشار مناسب دانست.
لوله مانیسمان رده ۴۰؛ یکی از رده‌های متداول پایپینگ
لوله مانیسمان رده ۴۰ در بسیاری از کاربردهای صنعتی شناخته‌شده است و در سایزهای مختلف برای سیستم‌های لوله‌کشی، خطوط انتقال سیالات و برخی کاربردهای فرایندی استفاده می‌شود.
محبوبیت این رده به معنای مناسب بودن آن برای همه پروژه‌ها نیست. برای انتخاب صحیح باید استاندارد ساخت، گرید فولاد، فشار و دمای طراحی و مشخصات ابعادی بررسی شوند. همچنین باید توجه داشت که دو لوله با رده یکسان، در صورت تفاوت استاندارد یا جنس، الزاماً کاربرد یکسانی ندارند.
لوله مانیسمان رده ۸۰؛ زمانی که ضخامت بیشتر موردنیاز است
خرید لوله مانیسمان رده ۸۰ در یک سایز اسمی مشخص، معمولاً دیواره ضخیم‌تری نسبت به رده ۴۰ دارد. این ویژگی در مواردی که طراحی به ضخامت بیشتری نیاز دارد، می‌تواند مؤثر باشد.
از کاربردهای احتمالی این رده لوله می‌توان به برخی خطوط فرایندی، تأسیسات صنعتی و سیستم‌هایی اشاره کرد که الزامات طراحی یا خوردگی مجاز، ضخامت بیشتری را ایجاب می‌کنند.
بااین‌حال، فشار مجاز کاری تنها با نام رده تعیین نمی‌شود و به جنس ماده، دما، ابعاد، کد طراحی و شرایط سرویس وابسته است.
افزایش ضخامت همچنین وزن لوله را بالا می‌برد و قطر داخلی آن را کاهش می‌دهد. به همین دلیل، انتخاب رده ۸۰ باید بر مبنای محاسبات مهندسی و نه صرفاً تصور ایمن‌تر بودن لوله ضخیم‌تر انجام شود.
رده‌های بالاتر؛ برای کاربردهای تخصصی
در برخی پروژه‌ها، رده‌هایی مانند Schedule 100، Schedule 120 و Schedule 160 نیز موردنیاز هستند. انتخاب این رده‌ها به سایز، استاندارد ابعادی و مشخصات طراحی بستگی دارد.
پیش از ثبت سفارش باید امکان تأمین سایز و ضخامت دقیق موردنظر نیز بررسی شود.
استانداردهای لوله مانیسمان؛ ASTM A106، ASTM A53 و API 5L چه تفاوتی دارند؟
در خرید لوله مانیسمان، استاندارد ساخت یکی از مهم‌ترین معیارهای فنی است. استاندارد مشخص می‌کند که محصول باید چه الزامات مرتبط با ماده، تولید، آزمون و کنترل کیفیتی را برآورده کند.
ASTM A106؛ لوله فولاد کربنی برای سرویس دما بالا
استاندارد ASTM A106/A106M لوله‌های فولاد کربنی بدون درز برای سرویس دما بالا را پوشش می‌دهد. این لوله‌ها در برخی کاربردهای پالایشگاهی، نیروگاهی و فرایندی مورد استفاده قرار می‌گیرند.
گریدهای مختلف این استاندارد، از جمله Grade A، Grade B و Grade C، الزامات مشخص خود را دارند. بنابراین، هنگام خرید لوله ASTM A106 باید گرید، سایز، رده و الزامات تکمیلی سفارش مشخص شوند.
ASTM A53؛ لوله فولادی درزدار یا بدون درز
ASTM A53 استانداردی برای لوله‌های فولادی سیاه و گالوانیزه گرم است که محصولات درزدار و بدون درز را در بر می‌گیرد. در این استاندارد، نوع ساخت باید از روی مشخصات محصول تعیین شود؛ زیرا هر لوله ASTM A53 الزاماً مانیسمان نیست.
این استاندارد در برخی کاربردهای مکانیکی و فشاری و خطوط آب، گاز، هوا و بخار مطرح است؛ البته انتخاب نهایی به گرید، نوع ساخت و شرایط سرویس بستگی دارد.
API 5L؛ لوله خطوط انتقال نفت و گاز
API Specification 5L الزامات فنی مربوط به لوله‌های خطوط انتقال را پوشش می‌دهد و هم لوله‌های بدون درز و هم انواع درزدار را در بر می‌گیرد. این استاندارد در پروژه‌های خطوط انتقال نفت و گاز اهمیت دارد و مشخصات محصول باید مطابق الزامات طراحی و سفارش پروژه بررسی شوند.
برای خرید لوله مانیسمان، ذکر صرف عبارت ASTM یا API کافی نیست. شماره استاندارد، گرید، نوع ساخت، سایز، رده و مدارک موردنیاز باید در درخواست خرید مشخص شوند.
هنگام خرید لوله مانیسمان چه مدارکی اهمیت دارند؟
در پروژه‌های صنعتی، ارزیابی کیفیت نباید تنها بر ظاهر لوله یا نوشته‌های روی بدنه متکی باشد. مشخصات سفارش، مدارک سازنده، اطلاعات قابل ردیابی و نتایج آزمون‌های موردنیاز باید با یکدیگر تطبیق داده شوند.
مواردی که بهتر است پیش از خرید بررسی شوند عبارت‌اند از:
- انطباق سایز، رده و گرید با درخواست فنی پروژه
- مشخصات سازنده و قابلیت ردیابی محصول
- گواهی مواد و نتایج آزمون‌های موردنیاز
- انطباق علائم و نشانه‌گذاری لوله با مدارک
- الزامات بازرسی و آزمون‌های تکمیلی در صورت درج در سفارش
برای مثال، گواهی بازرسی EN 10204 نوع 3.1 یکی از انواع مدارک بازرسی مواد در زنجیره تأمین صنعتی است. الزام به ارائه این گواهی و محتوای موردنیاز آن باید در اسناد خرید مشخص شود. وجود یک گواهی به‌تنهایی نیز جایگزین بررسی انطباق آن با محصول تحویلی نیست.
لوله های صنعتی ولوسند تماما در صورت درخواست مشتری با گواهی آزمون و کیفیت ارائه می شود.
زرپالایش عصر صنعت؛ تأمین تجهیزات پایپینگ برای پروژه‌های صنعتی
تأمین لوله مانیسمان در پروژه‌های صنعتی، بخشی از فرایند گسترده‌تر خرید تجهیزات پایپینگ است. در این فرایند، مشخصات لوله باید با نیاز خط، اتصالات، شیرآلات و الزامات مهندسی هماهنگ باشد.
زرپالایش عصر صنعت با نام تجاری ValveSend با تامین انواع لوله های مانیسمان در رده های 20 الی 160 بخش گسترده ای از نیاز مشتریان خود را تامین می نماید.
در مسیر خرید لوله مانیسمان از ولوسند، نخستین گام، مشخص کردن نیاز فنی است. با ارائه سایز، رده، گرید، استاندارد، تعداد و شرایط تحویل، امکان بررسی دقیق‌تر گزینه‌های قابل تأمین و مقایسه پیشنهادهای خرید فراهم می‌شود.
چگونه از ValveSend برای لوله مانیسمان استعلام بگیریم؟
قیمت لوله مانیسمان به سایز، رده، گرید، استاندارد، سازنده، وزن، مقدار سفارش، مدارک موردنیاز و شرایط روز بازار وابسته است. به همین دلیل، اعلام قیمت بدون تعیین مشخصات فنی، امکان مقایسه دقیق پیشنهادهای خرید را محدود می‌کند.
برای آشنایی با محصولات و ثبت درخواست تأمین، به وب‌سایت رسمی زرپالایش عصر صنعت (ValveSend) مراجعه کنید.
جمع‌بندی؛ انتخاب فنی‌تر، خرید آگاهانه‌تر
انتخاب لوله مانیسمان مناسب، به شناخت تفاوت رده‌ها، استانداردهای ساخت، گرید فولاد و الزامات واقعی پروژه وابسته است. رده‌های Schedule 20، 40 و 80 از گزینه‌های شناخته‌شده بازار هستند، اما هیچ‌کدام بدون بررسی محاسبات طراحی و شرایط بهره‌برداری، انتخاب قطعی برای یک پروژه محسوب نمی‌شوند.
زرپالایش عصر صنعت با نام تجاری ValveSend در حوزه تأمین تجهیزات صنعتی و محصولات پایپینگ فعالیت می‌کند. برای خریداران صنعتی، بررسی مشخصات فنی، دریافت اطلاعات روشن درباره گزینه‌های تأمین و تطبیق مدارک کیفی با سفارش، مبنای مناسب‌تری برای تصمیم‌گیری است.
اگر برای پروژه خود به لوله مانیسمان نیاز دارید، مشخصات فنی و مقدار سفارش را آماده کنید و از طریق وب‌سایت valvesend.com مسیر استعلام را آغاز کنید.
