راهنمای جامع متالورژی، طبقه‌بندی انواع فولاد صنعتی و ارزیابی رفتار مکانیکی فولاد MO40 (1.7225 / 42CrMo4) در زنجیره مهندسی ساخت

مقدمه: معماری متریال و چالش انتخاب فولاد در صنایع بالادستی

در مهندسی مکانیک، ساخت و تولید، و صنایع مادر، فلزات آهنی و به‌ویژه خانواده گسترده فولادهای ساختمانی و آلیاژی، ستون فقرات تمدن صنعتی معاصر را شکل می‌دهند. شتاب روزافزون توسعه در صنایعی نظیر خودروسازی سنگین، ماشین‌آلات معدنی، تجهیزات سرچاهی نفت و گاز، و خطوط انتقال نیرو، نیازمند قطعاتی است که بتوانند در برابر تنش‌های کششی شدید، بارگذاری‌های دینامیکی چرخه‌ای، شوک‌های ضربه‌ای ناگهانی و خستگی ناشی از ارتعاشات مداوم مقاومت کنند.

در این میان، آشنایی تخصصی با انواع فولاد صنعتی و درک چرایی برتری آلیاژهای حاوی کروم و مولیبدن، به دغدغه مشترک مهندسان متالورژی، طراحان قطعه و مدیران خرید صنعتی بدل شده است. در این تحلیل جامع و مرجع، پس از ارزیابی ساختار طبقه‌بندی استانداردهای فولاد، نگاهی موشکافانه و کالبدشکافانه به رفتار ترمودینامیکی، تحولات فازی و معیارهای طراحی سوپرآلیاژ پرکاربرد مهندسی یعنی فولاد MO40 (1.7225 / 42CrMo4) خواهیم داشت.

بخش اول: طبقه‌بندی متالورژیکی انواع فولاد صنعتی بر پایه استانداردها و ترکیب فازی

اینفوگرافیک و نمای شماتیک طبقه‌بندی انواع فولاد صنعتی و آلیاژی در آزمایشگاه متالورژی — تصویر ۱: طبقه‌بندی ساختاری انواع فولادهای صنعتی و مقایسه متالورژیکی آلیاژها بر پایه استانداردها

فولادها به‌طور سنتی بر اساس درصد کربن، عناصر آلیاژی افزوده، روش تولید و ساختار فازی نهایی تقسیم‌بندی می‌شوند. سیستم‌های نام‌گذاری متعددی در سطح بین‌المللی تدوین شده‌اند که معتبرترین آن‌ها استانداردهای آلمان DIN (Deutsches Institut für Normung)، انجمن تست و مواد آمریکا ASTM، موسسه بین‌المللی آهن و فولاد AISI/SAE، و استانداردهای یکپارچه اروپایی EN هستند. بر اساس ارزیابی‌های جامع در مراجع استاندارد بین‌المللی نظیر پایگاه اطلاعاتی DIN Media & ISO Standards ، فولادها در چهار دسته کلیدی جای می‌گیرند:

                                  ┌── فولادهای کم‌کربن (سازه و کشش عمیق)
       ┌── فولادهای کربنی ساده ────┼── فولادهای کربن‌متوسط (شفت و اتصالات)
       │                          └── فولادهای پرکربن (فنر و سیم پیانو)
       │
       │                          ┌── فولادهای کم‌آلیاژ با استحکام بالا (HSLA)
انواع  ├── فولادهای آلیاژی ────────┼── فولادهای عملیات حرارتی‌پذیر (Cr-Mo / Ni-Cr-Mo)
فولاد  │                          └── فولادهای سمانتاسیون (سخت‌کاری سطحی)
صنعتی  │
       │                          ┌── فولادهای گرم‌کار (ابزار قالب‌سازی و اکستروژن)
       ├── فولادهای ابزار ─────────┼── فولادهای سردکار (برش و سنبه-ماتریس)
       │                          └── فولادهای تندبر HSS (ابزارهای تراشکاری)
       │
       └── فولادهای زنگ‌نزن ───────┼── آستنیتی (سری 300 - نگیر)
                                  ├── مارتنزیتی و فریتی (سری 400 - بگیر)
                                  └── دوپلکس (مقاومت فوق‌العاده به خوردگی و تنش)

۱. فولادهای کربنی ساختمانی (Structural Carbon Steels)

این متریال‌ها که بخش عمده تناژ مصرفی در ساخت‌وساز عمرانی، سوله، پل و لوله‌کشی‌های کم‌فشار را شامل می‌شوند، عناصر آلیاژی معناداری به جز منگنز و سیلیسیم ندارند. در این گریدها، فاز غالب ترکیبی از فریت و پرلیت است. ویژگی اصلی آن‌ها جوش‌پذیری بسیار بالا و شکل‌پذیری عالی است، اما سختی‌پذیری پایینی دارند و در مقاطع ضخیم امکان دستیابی به ریزساختار مارتنزیتی یکنواخت با کوئنچ ساده میسر نیست.

۲. فولادهای عملیات حرارتی‌پذیر کم‌آلیاژ (Low-Alloy Quenched & Tempered Steels)

این گروه شامل آلیاژهایی است که مجموع عناصر افزوده به آن‌ها کمتر از ۵ درصد وزنی است، اما همین مقادیر اندک منگنز، کروم، نیکل، مولیبدن و وانادیوم، ساختار ترمودینامیکی ماتریس آهن را دگرگون می‌کنند. حضور این عناصر دیاگرام تحول همدما (TTT) و تحول پیوسته سرد شدن (CCT) را به سمت راست هدایت کرده و پنجره زمانی برای دستیابی به سختی بحرانی را به طرز چشمگیری افزایش می‌دهد. این فولادها پایه اصلی ساخت قطعات صنعتی پرفشار نظیر چرخ‌دنده‌ها، شفت‌های دوار، بولت‌های گرید ۱۰.۹ و ۱۲.۹ و اتصالات سنگین هیدرولیکی هستند.

۳. فولادهای ابزار و قالب (Tool & Die Steels)

فولادهایی با مقادیر بالای کربن و کاربیدسازهای قدرتمند (تنگستن، مولیبدن، کروم، کبالت و وانادیوم) که به سه دسته سردکار (مانند 1.2080 یا D2)، گرم‌کار (مانند 1.2344 یا H13) و تندبر یا High-Speed Steels (مانند 1.3343 یا M2) تقسیم می‌شوند. این متریال‌ها برای برش، شکل‌دهی، مهرزنی و ریخته‌گری تحت فشار سایر فلزات توسعه یافته‌اند.

۴. فولادهای زنگ‌نزن و مقاوم به حرارت (Stainless & Heat-Resistant Steels)

وجود حداقل ۱۰.۵ الی ۱۲ درصد کروم در ساختار، موجب تشکیل لایه پسیو میکروسکوپی اما بسیار متراکم اکسید کروم ($Cr_2O_3$) روی سطح می‌شود که از پیشروی خوردگی الکتروشیمیایی جلوگیری می‌کند. گریدهای آستنیتی نظیر 316 و گریدهای داپلکس در مخازن اسیدی، تجهیزات سکوهای فراساحلی و صنایع غذایی به کار گرفته می‌شوند.

[تصویر شماره ۱: اینفوگرافیک صنعتی و شماتیک طبقه‌بندی انواع فولاد صنعتی بر اساس ساختار متالورژیکی و نمودار فازی آهن-کربن]

جدول مقایسه‌ای مشخصات متالورژیکی و کاربردی خانواده‌های اصلی فولاد صنعتی

برای فهم بهتر تمایز میان این آلیاژها، داده‌های تجمیعی خواص ترمومکانیکی بر اساس استاندارد EN ISO 683 در جدول زیر گردآوری شده است:

گرید استاندارد DIN / AISI	دسته متالورژیکی	عناصر آلیاژی اصلی (% وزنی)	استحکام تسلیم (Rp0.2 MPa)	استحکام کششی نهایی (Rm MPa)	چقرمگی ضربه چپی (KV Joules)	کاربرد تیپیک مهندسی
St52-3 / 1.0570	کربنی ساختمانی (HSLA)	$C: 0.20, Mn: 1.50, Si: 0.50$	۳۵۵	۴۹۰ - ۶۳۰	$\ge 27$ در $-20^\circ C$	شاسی کامیون، جرثقیل و پل‌سازی
CK45 / 1.1191	کربن‌متوسط عملیات‌حرارتی	$C: 0.45, Mn: 0.65, Si: 0.35$	۳۷۰ - ۴۳۰	۶۵۰ - ۷۸۰	$\ge 25$	شفت‌های ساده، میل‌راهنما و پیم
MO40 / 1.7225	کم‌آلیاژ کروم-مولیبدن	$C: 0.42, Cr: 1.05, Mo: 0.22$	۷۵۰ - ۹۰۰	۱۰۰۰ - ۱۲۰۰	$\ge 35$ در $+20^\circ C$	شفت پرفشار، بولت سنگین، چرخ‌دنده صنعتی
VCN200 / 1.6580	نیکل-کروم-مولیبدن پرتحمل	$C: 0.30, Ni: 2.00, Cr: 2.00$	۸۵۰ - ۱۰۵۰	۱۱۰۰ - ۱۳۰۰	$\ge 40$	قطعات تحت ضربه و خستگی شدید هوایی
1.2344 / H13	فولاد ابزار گرم‌کار	$C: 0.40, Cr: 5.00, Mo: 1.30, V: 1.00$	۱۲۰۰ - ۱۴۰۰	۱۴۵۰ - ۱۷۵۰	$\ge 15$	قالب‌های دایکاست، سنبه‌های فورج گرم

تحلیل متالورژیکی جدول بالا نشان می‌دهد که خانواده فولاد آلیاژی با ایجاد تعادلی بهینه میان استحکام کششی بالا و چقرمگی شکست مطلوب، نقشی غیرقابل جایگزین در قطعات دینامیکی بازی می‌کند.

بخش دوم: فولاد MO40 (1.7225 / 42CrMo4)؛ استانداردها و برابری بین‌المللی

در میان صدها گرید آلیاژی مهندسی، استاندارد 42CrMo4 که در بازار فنی ایران با نام آلمانی سنتی فولاد MO40 شناخته می‌شود، محبوب‌ترین و کاربردی‌ترین فولاد جهت بهبود خواص از طریق سخت‌کاری و بازپخت (Quenched and Tempered) است. این متریال بر اساس استانداردهای گوناگون با کدهای معادل شناخته می‌شود:

استاندارد DIN آلمان: گرید رقمی W.Nr. 1.7225 و نام‌گذاری کیفی 42CrMo4
استاندارد AISI / SAE ایالات متحده: کد معروف AISI 4140 یا نسخه کمی اصلاح‌شده AISI 4142
استاندارد یکپارچه اروپایی (EN): کد استاندارد EN 10083-3 (42CrMo4)
استاندارد انگلستان (BS): گرید تاریخی 708M40 / EN19
استاندارد ژاپن (JIS): کد تجاری SCM440
استاندارد بین‌المللی: ISO 683-2

نام‌گذاری استاندارد آلمانی 42CrMo4 گویای درصد عناصر متشکله است: عدد ۴۲ نشان‌دهنده میانگین کربن ۰.۴۲ درصد، حضور نمادهای Cr و Mo نشان‌دهنده آلیاژ با کروم و مولیبدن، و عدد ضریب ۴ برای کروم نشان می‌دهد که درصد کروم خالص آلیاژ برابر با $4 \div 4 = 1.0\%$ است. این فولاد متعلق به خانواده فولادهای مقاوم به حرارت متوسط و سختی‌پذیری عمیق است. برای بررسی جزئیات خواص متالورژیکی متریال 1.7225 می‌توانید به داده‌های اعتبارسنجی‌شده در پایگاه بین‌المللی MatWeb Material Property Data مراجعه کنید.

بخش سوم: کالبدشکافی ترکیب شیمیایی و نقش متالورژیکی عناصر در فولاد 42CrMo4

خواص منحصربه‌فرد این گرید مستقیماً از هم‌افزایی شیمیایی اتم‌های جانشینی در شبکه کریستالی آهن ناشی می‌شود. بازه مجاز ترکیبات شیمیایی بر اساس جدول استانداردهای ذوب به شرح زیر است:

[ترکیب شیمیایی فولاد 1.7225 / 42CrMo4 بر حسب % وزنی]
C:    0.38 - 0.45 %  ===>  عامل سختی مارتنزیتی و استحکام زمینه
Si:   <= 0.40 %      ===>  اکسیژن‌زدا و استحکام‌دهنده فریت
Mn:   0.60 - 0.90 %  ===>  خنثی‌کننده گوگرد (تشکیل MnS) و افزایش عمق سختی
Cr:   0.90 - 1.20 %  ===>  تثبیت کاربیدها، افزایش چقرمگی و سختی‌پذیری
Mo:   0.15 - 0.30 %  ===>  کاهش تردی بازپخت (Temper Brittleness) و مقاومت به خزش
P:    <= 0.025 %     ===>  ناخالصی مضر کنترل‌شده در مرزدانه‌ها
S:    <= 0.035 %     ===>  کنترل ناخالصی (در گریدهای ماشین‌کاری تا 0.040%)

۱. نقش عنصر کربن ($0.38 - 0.45\%$)

کربن اصلی‌ترین عنصر ارتقادهنده سختی و استحکام است. درصد تقریبی ۰.۴۲ درصد، این فولاد را دقیقاً در مرز بهینه کربن-متوسط قرار می‌دهد؛ جایی که پس از کوئنچ می‌توان به سختی مارتنزیتی ۵۶ الی ۶۰ راکول سی (HRC) دست یافت، بدون اینکه شکل‌پذیری ساختار به دلیل تشکیل ریزترک‌های کوئنچ به شکل فاجعه‌بار از بین برود.

۲. نقش عنصر کروم ($0.90 - 1.20\%$)

کروم تمایل بالایی به تشکیل کاربیدهای پیچیده ($Cr_7C_3$ و $Cr_{23}C_6$) دارد. این کاربیدها در حین آستنیته شدن بخشی از ساختار را اشباع کرده و با به تأخیر انداختن تجزیه پرلیتی، توانایی متریال را در کسب ریزساختار مارتنزیتی در قطرهای تا ۱۰۰ میلی‌متر در فرآیند کوئنچ روغنی تضمین می‌کنند. علاوه بر آن، کروم مقاومت به سایش و پایداری در برابر اکسیداسیون سطحی را به طور ملموس افزایش می‌دهد.

۳. نقش حیاتی مولیبدن ($0.15 - 0.30\%$)

مولیبدن یکی از گران‌قیمت‌ترین و ارزشمندترین عناصر آلیاژی در مهندسی متالورژی است. حضور حتی ۰.۲۵ درصد مولیبدن دو دستاورد شگرف به همراه دارد:

مهار تردی بازپخت نوع دوم (Reversible Temper Embrittlement): در بازه دمایی ۴۵۰ تا ۵۵۰ درجه سانتی‌گراد، اتم‌های ناخالصی نظیر فسفر تمایل به مهاجرت به مرزدانه‌های آستنیت سابق دارند که باعث افت شدید چقرمگی ضربه می‌شود. مولیبدن مانع از تفکیک ناخالصی‌ها در مرزدانه‌ها می‌شود.
مقاومت به خزش در دماهای کاری بالا: به واسطه تشکیل کاربیدهای ریزپراکنده مولیبدن ($Mo_2C$)، مقاومت به تسلیم و خزش این آلیاژ تا دمای ۴۵۰ درجه سانتی‌گراد در بلندمدت حفظ می‌گردد.

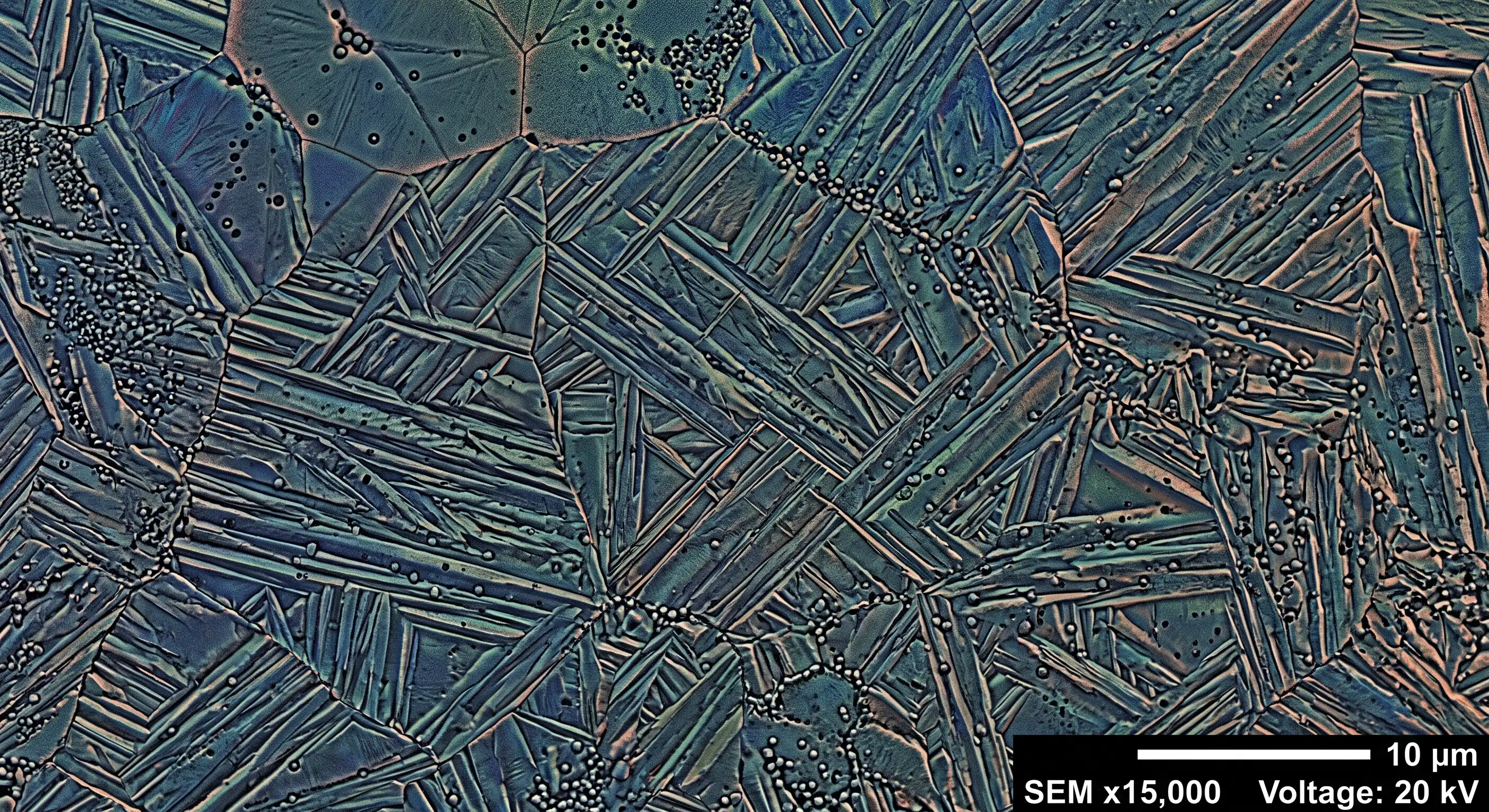

تصویر میکروسکوپ الکترونی متالوگرافی ریزساختار مارتنزیت تمپرشده و کاربیدهای فولاد MO40 — تصویر ۲: متالوگرافی ریزساختار فاز مارتنزیت تمپرشده و توزیع کاربیدهای کروم-مولیبدن در فولاد 1.7225

بخش چهارم: سینتیک و متالورژی عملیات حرارتی فولاد 1.7225

خواص نهایی مقاطع ساخته‌شده از فولاد 42CrMo4 کاملاً وابسته به سیکل‌های ترمودینامیکی حرارتی است که روی آن اعمال می‌شود. برای قطعه‌سازان، کنترل اتمسفر کوره، نرخ‌های خنک‌کاری و تنظیم زمان نگهداری در دمای آستنیته، تفاوت میان یک قطعه استاندارد صنعتی و یک قطعه مستعد شکست خستگی را رقم می‌زند.

       دما (°C)
         ^
  850°C ─┼───────────────┐ (آستنیته کردن 840-860°C)
         │               │\
         │               │ \ (سردایش سریع در روغن)
         │               │  \
  550°C ─┼───────────────┼───\─────────────┐ (بازپخت / تمپرینگ 540-660°C)
         │               │    \            │\
         │               │     \           │ \ (سردایش آهسته در هوا)
         │               │      \          │  \
   20°C ─┴───────────────┴───────\─────────┴───\────────> زمان
                         کوئنچ روغنی      ریزساختار مارتنزیت تمپرشده

۱. نرماله‌سازی و آنیل کامل (Soft Annealing & Normalizing)

پیش از ماشین‌کاری خشن، فولاد معمولاً در دمای ۸۴۰ الی ۸۸۰ درجه سانتی‌گراد آستنیته شده و در هوای آرام خنک می‌شود (Normalizing) تا اندازه دانه‌ها همگن شود. برای قطعاتی که نیازمند ماشین‌کاری ظریف با حداقل سایش ابزار هستند، سیکل آنیل کروی‌کردن (Spheroidizing Anneal) در دمای ۶۸۰ تا ۷۲۰ درجه سانتی‌گراد به مدت ۴ تا ۶ ساعت اجرا می‌شود تا کاربیدهای لایه‌ای پرلیت به حالت کروی درآمده و سختی به زیر ۲۴۱ برینل (HB) افت کند.

۲. آستنیته کردن و کوئنچ (Austenitizing & Quenching)

دمای آستنیته: ۸۴۰ الی ۸۶۰ درجه سانتی‌گراد (کنترل محیط به منظور جلوگیری از دکربوریزاسیون سطحی الزامی است).
محیط کوئنچ: روغن پلیمری یا روغن متالورژیکی با دمای ۴۰ الی ۶۰ درجه سانتی‌گراد. به دلیل خطر بروز ترک‌های حرارتی ناشی از تنش‌های پسماند فازی، استفاده از آب خالص برای قطعات دارای اختلاف مقطع به هیچ عنوان توصیه نمی‌شود.

۳. بازپخت و بهینه‌سازی تمپرینگ (Tempering Cycle)

کوئنچ منجر به تشکیل فاز تتراگونال مارتنزیت غیرتعادلی و بسیار شکننده می‌شود. فرآیند تمپرینگ در بازه دمایی ۵۴۰ الی ۶۸۰ درجه سانتی‌گراد انجام می‌پذیرد. در این مرحله، کربن فوق‌اشباع از شبکه مارتنزیت پس‌زده شده و ریزساختار فوق‌العاده چقرمه و همگنی تحت عنوان «مارتنزیت تمپرشده» (Tempered Martensite) یا سوربیت شکل می‌گیرد که مشخصه اصلی آن انعطاف‌پذیری دینامیکی همراه با استحکام تسلیم بیش از ۸۰۰ مگاپاسکال است. برای مراجع تحلیل فازی عمیق‌تر، متون پژوهشی منتشره در انجمن جهانی مواد ASM International الگوهای تغییر فاز دیاگرام CCT فولاد 42CrMo4 را با دقت میکروثانیه به تصویر کشیده‌اند.

بخش پنجم: رفتار مکانیکی، استحکام خستگی و پدیده عیب‌شناسی در مقاطع سنگین

یکی از پدیده‌های بحرانی در طراحی قطعات مکانیکی دوار ساخته‌شده از فولاد 1.7225، بررسی اثر اندازه یا «Ruling Section Effect» بر خواص مکانیکی است. با افزایش قطر مقطع، نرخ خنک‌کاری در مرکز مقطع کندتر از سطح شده و سختی و استحکام نهایی مغز مقطع کاهش می‌یابد.

تأثیر ابعاد قطعه بر استحکام مکانیکی پس از کوئنچ و تمپر (استاندارد EN 10083-3)

پارامتر مکانیکی	قطر مقطع ≤16 mm	قطر ۱۶ الی ۴۰ میلی‌متر	قطر ۴۰ الی ۱۰۰ میلی‌متر	قطر ۱۰۰ الی ۱۶۰ میلی‌متر	قطر ۱۶۰ الی ۲۵۰ میلی‌متر
استحکام تسلیم ($R_{p0.2}$ MPa)	$\ge 900$	$\ge 750$	$\ge 650$	$\ge 550$	$\ge 500$
استحکام کششی ($R_m$ MPa)	۱۱۰۰ - ۱۳۰۰	۱۰۰۰ - ۱۲۰۰	۹۰۰ - ۱۱۰۰	۸۰۰ - ۹۵۰	۷۵۰ - ۹۰۰
ازدیاد طول نسبی ($A_5$ %)	$\ge 10$	$\ge 11$	$\ge 12$	$\ge 13$	$\ge 14$
کاهش سطح مقطع ($Z$ %)	$\ge 40$	$\ge 45$	$\ge 50$	$\ge 50$	$\ge 55$
انرژی ضربه ($KV$ Joules)	$\ge 30$	$\ge 35$	$\ge 35$	$\ge 35$	$\ge 35$

حد تحمل خستگی و مقاومت به رشد ترک (Fatigue Endurance Limit)

تحت بارگذاری چرخه‌ای خمش معکوس، حد خستگی ($\sigma_w$) فولاد MO40 آب‌داده و بازپخت‌شده در حدود ۰.۴۵ الی ۰.۵۵ استحکام کششی نهایی آن است. این یعنی برای قطعه‌ای با استحکام کششی ۱۰۰۰ مگاپاسکال، می‌توان پایداری در برابر ۱۰ میلیون سیکل بارگذاری متناوب تا دامنه تنش ۵۰۰ مگاپاسکال را انتظار داشت؛ مشروط بر اینکه کیفیت ماشین‌کاری سطح و عاری بودن از ناخالصی‌های غیرفلزی (آخال‌های آلومینایی یا سیلیکاتی) تضمین شده باشد. داده‌های تکمیلی مقایسه‌ای پایگاه جامع Total Materia Material Database نشان می‌دهد که چقرمگی شکست ($K_{IC}$) فولاد 1.7225 در حدود $60 - 85\text{ MPa}\sqrt{\text{m}}$ قرار دارد که آن را در برابر رشد ترک‌های ناگهانی ایمن می‌سازد.

مقطع شکست خستگی مکانیکی شفت فولاد آلیاژی MO40 و تست سختی‌سنجی آزمایشگاهی — تصویر ۳: ارزیابی ماکروسکوپی مکانیزم شکست خستگی شفت انتقال قدرت و بررسی سختی‌پذیری آلیاژ 42CrMo4

بخش ششم: تحلیل فرایندهای ثانویه؛ قابلیت ماشین‌کاری، عملیات سطحی و حساسیت جوشکاری

مهندسی ساخت تنها به خواص مکانیکی کاتالوگی متکی نیست، بلکه قابلیت صنعتی قطعه در مراحل تراش‌کاری، فرزکاری، دنده‌زنی، سنگ‌زنی و اتصال دائم نقشی حیاتی در هزینه تمام‌شده محصول دارد.

۱. قابلیت ماشین‌کاری (Machinability)

فولاد 42CrMo4 در حالت آنیل شده (با سختی ۱۸۰ تا ۲۲۰ برینل) شاخص ماشین‌کاری معادل ۶۵٪ نسبت به فولاد استاندارد آزادبُر AISI 1212 دارد. برای بهینه‌سازی فرم براده و طول عمر اینسرت‌های الماسه کاربایدی، گریدهای موسوم به 42CrMo4+S تولید می‌شوند که با تثبیت عمدی میزان گوگرد بین ۰.۰۲۰ تا ۰.۰۴۰ درصد، براده‌شکنی بدون آسیب به چقرمگی ضربه تسهیل می‌گردد.

۲. نیتراسیون گازی و پلاسمایی (Surface Nitriding)

به دلیل حضور کروم، مولیبدن و منگنز که تمایل شیمیایی بالایی به پیوند با اتم‌های نیتروژن دارند، فولاد MO40 یکی از بهترین بسترهای مهندسی برای عملیات نیتراسیون به شمار می‌رود.

۳. الزامات و حساسیت‌های جوشکاری (Welding Considerations)

به دلیل معادل کربنی بالا ($CEV \approx 0.65 - 0.72\%$)، فولاد 1.7225 به طور ذاتی جوش‌پذیری دشواری دارد و شدیداً مستعد پدیده ترک سرد ناشی از هیدروژن (Hydrogen-Induced Cold Cracking) در منطقه تحت تأثیر حرارت (HAZ) است:

$$CEV = C + \frac{Mn}{6} + \frac{Cr + Mo + V}{5} + \frac{Ni + Cu}{15}$$

بخش هفتم : قلمروهای کاربردی؛ کجا و چرا فولاد MO40 انتخابی بدون رقیب است؟

ویژگی‌های منحصر‌به‌فرد فولاد 1.7225 آن را به عنصر کلیدی در طیف گسترده‌ای از ادوات مکانیکی تبدیل کرده است. بر اساس مستندات طراحی ماشین‌آلات، کاربردهای کلیدی این آلیاژ عبارتند از:

                               ┌── شفت‌های توربین، پمپ‌های چندمرحله‌ای و ژنراتور
        ┌── صنایع نیروگاهی ─────┼── محور روتور و اتصالات فلنجی دما بالا
        │                      └── پیچ‌های تحکیم پوسته توربین گاز
        │
        │                      ┌── میل‌لنگ، شاتون و میل‌بادامک موتورهای دیزل
کاربرد  ├── صنعت خودروسازی ────┼── اکسل و توپی چرخ کامیون‌های فوق سنگین
فولاد   │  و حمل‌ونقل          └── مفاصل جعبه‌فرمان و پلوس‌های محرک
MO40    │
        │                      ┌── مته‌های حفاری، والوهای دروازه‌ای فشار قوی
        ├── نفت، گاز و پتروشیمی ┼── مانیفولدهای سرچاهی (Wellhead Equipment)
        │                      └── ابزار درون‌چاهی تحت محیط H2S کنترل‌شده
        │
        └── ماشین‌آلات معدنی ───┼── شفت اصلی سنگ‌شکن‌های فکی و مخروطی
           و صنایع سنگین       ├── چرخ‌دنده‌های محرک کوره‌های دوار سیمان
                               └── قالب‌های پرس کامپکتور و تیغه‌های برش فولاد

در قطعاتی نظیر پیچ‌های ساختمانی و صنعتی گرید ۱۰.۹ و ۱۲.۹، این فولاد توانایی حفظ تنش پیش‌بارگذاری (Preload) بدون وقوع خزش کششی را دارد. همچنین در چرخ‌دنده‌های هلیکال گیربکس‌های صنعتی، ترکیب مغز چقرمه (برای جذب ضربه‌های ناگهانی ناشی از استارت بار) با سطح سخت‌کاری شده به شیوه القایی یا نیتراسیون (برای مقابله با فرسایش موضعی Pitting)، بهترین کارایی اقتصادی و فنی را ارائه می‌دهد.

ماشین‌کاری دقیق CNC شفت و میلگرد فورج شده فولاد آلیاژی MO40 در خط تولید صنعتی — تصویر ۴: عملیات تراشکاری سنگین و ماشین‌کاری دقیق میلگرد آلیاژی MO40 برای ساخت قطعات نیروگاهی و خودرویی

بخش هشتم: ملاحظات متالورژیکی و استراتژی خرید فولاد MO40 در بازار ایران

تأمین متریال بااصالت در پروژه‌های صنعتی نقشی حیاتی در تضمین ایمنی و تداوم خطوط تولید دارد. تنوع مبادی تولید و وجود محصولات غیرمنطبق (Off-grade) یا تغییر نام‌گذاری‌های غیراخلاقی در بازارهای غیررسمی، ضرورت بررسی‌های فنی پیش از ورود بار به کارگاه را دوچندان می‌کند.

چک‌لیست مهندسی خرید و بازرسی کیفی (Quality Control Inspection):

سرتیفیکیت معتبر کارخانه ذوب (Mill Test Certificate 3.1): برگه آزمایش متریال باید بر اساس استاندارد EN 10204 صادر شده باشد و تطابق ترکیب شیمیایی کوانتومتری، مشخصات سختی و تست خمش را با شماره ذوب (Heat Number) حک شده روی پلاک بندیل‌ها تأیید کند.
پایش ناخالصی‌های فسفر و گوگرد: مقادیر فسفر و گوگرد در فولادهای استاندارد باید حتماً زیر ۰.۰۲۵٪ باشد؛ زیرا مقادیر بالاتر به شکل چشمگیری مقاومت به ضربه در دمای زیر صفر را نابود می‌سازد.
کنترل ابعادی و صافی سطح: تلورانس‌های ابعادی میلگردها باید با استانداردهای h9 تا h11 مطابقت داشته باشد تا تلفات براده‌برداری در ماشین‌کاری به حداقل برسد.
تست فراصوت التراسونیک (UT Testing): مطابق با استاندارد SEP 1921 یا EN 10228-3، کلیه مقاطع ضخیم باید عاری از حفرات گازی، جدایش فازی (Segregation) و ترک‌های داخلی در کلاس عیوب مجاز باشند.

در این راستا، همکاری با مجموعه‌های بازرگانی تخصصی و باسابقه‌ای که متریال را مستقیماً از کارخانجات معتبر داخلی نظیر فولاد آلیاژی ایران (IASCO) یا مبادی معتبر اروپایی و بین‌المللی همراه با گواهی آنالیز معتبر عرضه می‌کنند، ریسک‌های مهندسی ساخت را به حداقل می‌رساند. برای بررسی روزآمد قیمت‌ها، استعلام موجودی مقاطع میلگرد و تسمه و خرید فولاد MO40، بهره‌گیری از مشاوره‌های متالورژیکی فولاد مهام به عنوان یکی از تأمین‌کنندگان تخصصی مقاطع آلیاژی، گامی سنجیده برای مدیران خرید و کارگاه‌های ماشین‌کاری دقیق خواهد بود.

جمع‌بندی: چشم‌انداز توسعه متریال و راهکارهای مهندسی قطعه‌سازی

توسعه روزافزون ماشین‌آلات با توان مکانیکی بالاتر و ابعاد فشرده‌تر، تقاضا برای موادی با راندمان مکانیکی فوق‌العاده را افزایش داده است. فولاد MO40 (1.7225 / 42CrMo4) با نیم‌قرن پیشینه درخشان مهندسی، هنوز هم به عنوان شاخص و معیار اصلی برای مقایسه عملکرد سایر فولادهای کم‌آلیاژ شناخته می‌شود. تعادل خیره‌کننده میان استحکام تسلیم تا ۹۰۰ مگاپاسکال، چقرمگی شکست بالا، قابلیت ماشین‌کاری پذیرفتنی و پاسخ‌پذیری عالی به فرایندهای اصلاح سطحی نظیر نیتراسیون، این متریال را به جزء جدایی‌ناپذیر خطوط تولید پیشرفته بدل ساخته است.
